一种多功能搬运床的制作方法

本实用新型属于搬运器械，具体涉及一种多功能搬运床。

背景技术：

现在行动不方便的病人在进行身体检查时，都需要用搬运床到指定位置，做完检查又要推回到病床上，由于病人比较重，很多又不能做剧烈翻转，如果抱住病人身体很容易造成移动部位造成损伤，又没有很好的移动病人的辅助工具；还有有些病人的检查比较多，所以最好能在搬运床上休息，但现在的轮子都不能马上进行刹车，或者刹车不够稳定；在紧急情况下不能直接做心肺复苏。

技术实现要素：

本实用新型所要解决的技术问题是：针对现有技术存在的不足，提供一种方便移动病人并可直接进行心肺复苏的多功能搬运床。

为实现本实用新型之目的，采用以下技术方案予以实现：一种多功能搬运床，包括搬运床体、设置在搬运床体下端的四个竖杆和连接在所述竖杆上的轮子，所述的搬运床体上两侧设有凹槽，凹槽内连接有铰链杆，搬运床体的上方放置有与之外圈相同大小的移动架，移动架为三侧连接杆围绕而成，所述的移动架的两侧连接杆的前端设有扣块，铰链杆的另一端连接在移动架两侧连接杆的下端的相应位置上，所述轮子上设有刹车片，刹车片可翻转，轮子上方的所述竖杆上设有一弧形转动块，刹车片向上翘起时，弧形转动块与轮子相互不接触，压下刹车片的同时，轮子向前运动触碰弧形转动块，并带动延弧形转动块向上翘起，轮子向前运动，直到刹车片水平贴靠在地面上时，轮子无法再向前运动，弧形转动块上翘达到极限，所述的两侧的连接杆上端面上均设有手柄。

作为优选方案：所述搬运床体上设有心肺复苏板，心肺复苏板上端设有连接槽，连接槽内设有卡带。

作为优选方案：所述卡带上连接有可拆卸的颈托。

作为优选方案：所述搬运床体中间设有护腰，护腰的中间设有可打开的连接扣。

与现有技术相比较，本实用新型的有益效果是：在搬运床上安装移动架，同时在移动过程中不会引起病人不适，而且可以当作病人长期使用的垫子，移动过程中运用铰链杆和柔性手柄配合，使用合理；增加刹车功能，病人可以一段时间都睡在搬运床上，刹车只需要用脚踢到位，稳定性非常高，护腰可以在搬运时，起到加固效果，颈托连接在搬运床体上，头部不会在抖动中移动，设置的心肺复苏板先用垫子垫平，在特殊情况下使用，否则插入外侧的心肺复苏板会有突起，引起患者的不适。

附图说明

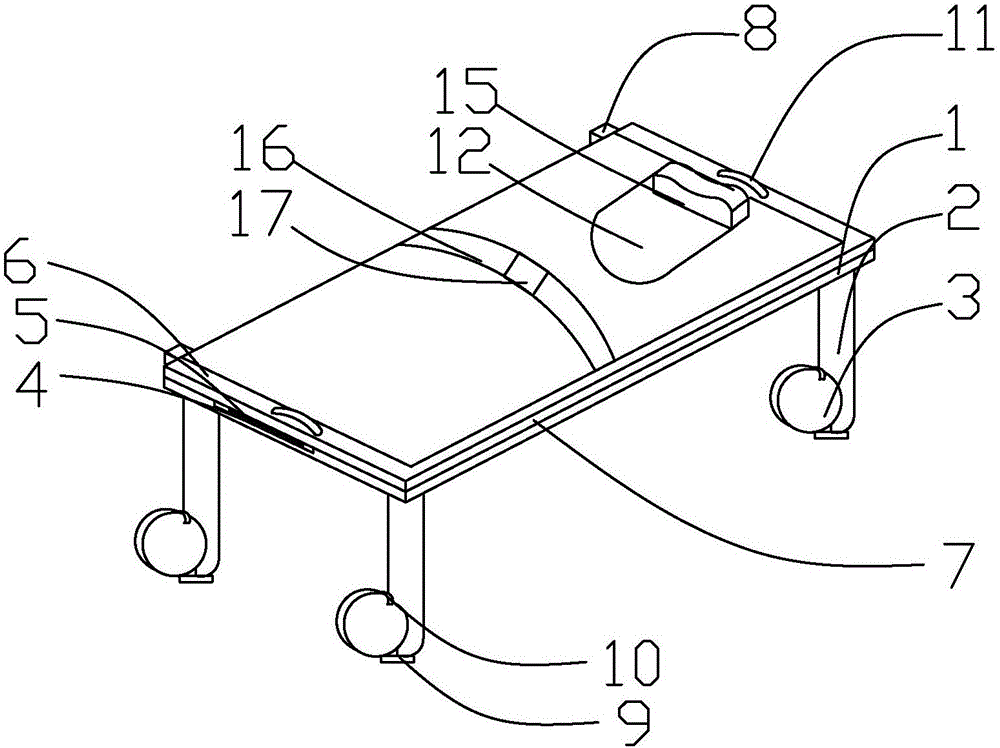

图1是本实用新型实施例的结构示意图；

图2是本实用新型实施例的刹车状态的结构示意图；

具体实施方式

下面根据附图对本实用新型的具体实施方式做一个详细的说明。

根据图1至图2所示，本实施例所述的一种医用搬运床，包括搬运床体1、设置在搬运床体1下端的四个竖杆2和连接在所述竖杆2上的轮子3，所述的搬运床体1上两侧设有凹槽4，凹槽4内连接有铰链杆5，搬运床体1的上方放置有与之外圈相同大小的移动架6，移动架6为三侧连接杆围绕而成，所述的移动架6的两侧连接杆7的前端设有扣块8，铰链杆5的另一端连接在移动架6两侧连接杆7的下端的相应位置上，所述轮子3上设有刹车片9，刹车片9可翻转，轮子3上方的所述竖杆2上设有一弧形转动块10，刹车片9向上翘起时，弧形转动块10与轮子3相互不接触，压下刹车片9的同时，轮子3向前运动触碰弧形转动块10，并带动延弧形转动块10向上翘起，轮子3向前运动，直到刹车片9水平贴靠在地面上时，轮子3无法再向前运动，弧形转动块10上翘达到极限，所述的两侧的连接杆7上端面上均设有手柄11，所述搬运床体1上设有心肺复苏板12，心肺复苏板12上端设有连接槽13，连接槽13内设有卡带14，所述卡带14上连接有可拆卸的颈托15，所述搬运床体1中间设有护腰16，护腰16的中间设有可打开的连接扣17。

在使用时，把搬运床推动到病床边，与病床相倚靠。再由两人分别拉动各边的手柄11向上并且向病床方向进行拉动，铰链杆5的作用下，整个过程不会感觉很重，把整个移动架6放到病床上后，打开两侧的扣块8，用力拉动移动架6，上方放置的床板与移动架6脱离，移动架6在手柄11的作用下配合铰链杆5的回复重新回到推车上，而病人躺在床板上。在实际操作中可以给床板外侧包上床单，平时就可以直接睡在上面，压下刹车片9的同时，轮子3向前运动触碰弧形转动块10，并带动延弧形转动块10向上翘起，轮子3向前运动，直到刹车片9水平贴靠在地面上时，轮子3无法再向前运动，弧形转动块10上翘达到极限，这样就起到了稳定的效果。护腰16可以在搬运时，起到加固效果，颈托15连接在搬运床体1上，头部不会在抖动中移动，设置的心肺复苏板12先用垫子垫平，在特殊情况下使用，否则插入外侧的心肺复苏板12会有突起，引起患者的不适。
