一种肿瘤患者化疗所致恶心呕吐评估尺的制作方法

本实用新型涉及医疗用具技术领域，具体来说是一种肿瘤患者化疗所致恶心呕吐评估尺。

背景技术：
:

化疗所致恶心呕吐是肿瘤患者接受抗肿瘤药物治疗时最常见的不良反应，也是晚期肿瘤患者较常见的症状之一；严重的恶心呕吐给患者的生理、心理、社会等方面带来负面影响，导致患者生活质量下降，甚至降低患者的治疗依从性；近年来，随着新药的研发和非药物治疗的进展，化疗所致恶心呕吐得到一定控制，但是，这仍然是导致肿瘤患者最痛苦的症状之一；对化疗所致恶心呕吐进行有效评估，为临床治疗护理提供循证依据，有效预防和减轻患者痛苦、提高患者生存质量是肿瘤科医务人员的职责。

技术实现要素：
:

本实用新型的目的是提供一种肿瘤患者化疗所致恶心呕吐评估尺。

本实用新型是采用如下技术方案实现其发明目的的：一种肿瘤患者化疗所致恶心呕吐评估尺，它由标尺盒1、呕吐面标记滑块2、恶心面标记滑块3组成；呕吐面标记滑块2与恶心面标记滑块3安装在标尺盒1下侧；所述标尺盒1由呕吐面1-1、恶心面1-2组成；所述呕吐面1-1顶部正中位置设有呕吐面评估尺名称部1-1-1；所述呕吐面评估尺名称部1-1-1下方设有呕吐面专家提醒部1-1-2；并在呕吐面专家提醒部1-1-2左侧设有呕吐面专家图像部1-1-3；所述呕吐面专家提醒部1-1-2下方设有呕吐面使用方式提醒部1-1-4，并在呕吐面使用方式提醒部1-1-4下方设有六个呕吐面脸谱部1-1-5；所述呕吐面脸谱部1-1-5下方设有呕吐面渐变条部1-1-6，并在呕吐面渐变条部1-1-6下方设有呕吐面刻度部1-1-7；所述呕吐面刻度部1-1-7处标识有呕吐面刻度值部1-1-8，并在呕吐面刻度值部1-1-8的最左侧设有呕吐面初始刻度注释部1-1-9；所述呕吐面初始刻度注释部1-1-9下方设有呕吐面评估细则部1-1-10，并在呕吐面评估细则部1-1-10下方设有呕吐面滑槽1-1-11；所述恶心面1-2顶部正中位置设有恶心面评估尺名称部1-2-1；所述恶心面评估尺名称部1-2-1下方设有恶心面专家提醒部1-2-2；并在恶心面专家提醒部1-2-2左侧设有恶心面专家图像部1-2-3；所述恶心面专家提醒部1-2-2下方设有恶心面使用方式提醒部1-2-4，并在恶心面使用方式提醒部1-2-4下方设有四个恶心面脸谱部1-2-5；所述恶心面脸谱部1-2-5下方设有恶心面渐变条部1-2-6，并在恶心面渐变条部1-2-6下方设有恶心面刻度部1-2-7；所述恶心面刻度部1-2-7处标识有恶心面刻度值1-2-8，并在恶心面刻度值1-2-8的最左侧设有恶心面初始刻度注释部1-2-9；所述恶心面初始刻度注释部1-2-9下方设有恶心面评估细则部1-2-10，并在恶心面评估细则部1-2-10下方设有恶心面滑槽1-2-11；所述呕吐面标记滑块2下侧设有限位滑条2-1；所述呕吐面标记滑块2上设有刻度标示线2-2；所述恶心面标记滑块3结构原理与呕吐面标记滑块2相同。

由于采用了以上技术，本实用新型较好的实现其发明目的，该肿瘤患者化疗所致恶心呕吐评估尺是能够直接反映出患者恶心呕吐程度的评估器具，它是通过在标尺盒下方设置一横向滑槽，带有刻度标示线的标记滑块可沿所述横向滑槽移动，且在标尺盒上设有恶心面和呕吐面，设计相应的刻度和表情脸谱，它由患者直接移动标记滑块给出自己的恶心呕吐数值及反映出的恶心呕吐程度，再由医护人员通过患者临床表现对其恶心呕吐程度作进一步确定，以供临床诊断、治疗、护理的参考，和治疗前后效果对比；进一步客观全面地反映患者的恶心呕吐程度，使评估更加方便快捷，具有结构简单适用、操作简便易行、适宜行业推广等优 点。

附图说明：

附图1是本实用新型的结构示意图。

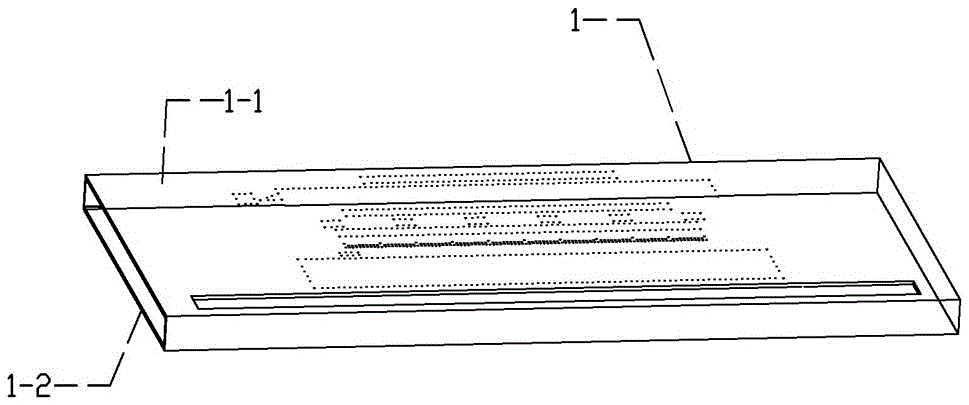

附图2是本实用新型标记1的结构示意图。

附图3是本实用新型标记1-1的结构示意图。

附图4是本实用新型标记1-2的结构示意图。

附图5是本实用新型标记1-1中突出标记1-1-5的结构示意图。

附图6是本实用新型标记2的结构示意图。

附图7是本实用新型标记1-1与标记2工作状态时的结构示意图。

附图8是本实用新型标记1-1输入标识语的简易平面示意图。

附图9是本实用新型标记1-2输入标识语的简易平面示意图。

附图标记说明见说明书最后一页表格。

具体实施方式：

下面结合附图对发明内容作进一步说明：

实施例1:

由发明内容可知，一种肿瘤患者化疗所致恶心呕吐评估尺，它由标尺盒1、呕吐面标记滑块2、恶心面标记滑块3组成；呕吐面标记滑块2与恶心面标记滑块3安装在标尺盒1下侧；标尺盒1由呕吐面1-1、恶心面1-2组成；所述呕吐面1-1顶部正中位置设有呕吐面评估尺名称部1-1-1；所述呕吐面评估尺名称部1-1-1下方设有呕吐面专家提醒部1-1-2；并在呕吐面专家提醒部1-1-2左侧设有呕吐面专家图像部1-1-3；所述呕吐面专家提醒部1-1-2下方设有呕吐面使用方式提醒部1-1-4，并在呕吐面使用方式提醒部1-1-4下方设有六个呕吐面脸谱部1-1-5；所述呕吐面脸谱部1-1-5下方设有呕吐面渐变条部1-1-6，并在呕吐面渐变条部1-1-6下方设有呕吐面刻度部1-1-7；所述呕吐面刻度部1-1-7处标识有呕吐面刻度值部1-1-8，并在呕吐面刻度值部1-1-8的最左侧设有呕吐面初始刻度注释部1-1-9；所述呕吐面初始刻度注释部1-1-9下方设有呕吐面评估细则部1-1-10，并在呕吐面评估细则部1-1-10下方设有呕吐面滑槽1-1-11；所述恶心面1-2顶部正中位置设有恶心面评估尺名称部1-2-1；所述恶心面评估尺名称部1-2-1下方设有恶心面专家提醒部1-2-2；并在恶心面专家提醒部1-2-2左侧设有恶心面专家图像部1-2-3；所述恶心面专家提醒部1-2-2下方设有恶心面使用方式提醒部1-2-4，并在恶心面使用方式提醒部1-2-4下方设有四个恶心面脸谱部1-2-5；所述恶心面脸谱部1-2-5下方设有恶心面渐变条部1-2-6，并在恶心面渐变条部1-2-6下方设有恶心面刻度部1-2-7；所述恶心面刻度部1-2-7处标识有恶心面刻度值1-2-8，并在恶心面刻度值1-2-8的最左侧设有恶心面初始刻度注释部1-2-9；所述恶心面初始刻度注释部1-2-9下方设有恶心面评估细则部1-2-10，并在恶心面评估细则部1-2-10下方设有恶心面滑槽1-2-11；所述呕吐面标记滑块2下侧设有限位滑条2-1；所述呕吐面标记滑块2上设有刻度标示线2-2；所述恶心面标记滑块3结构与呕吐面标记滑块2相同。

本实用新型中所述的标尺盒1是指：标尺盒；它由呕吐面1-1、恶心面1-2组成，其作用是方便癌症患者对自己的恶心呕吐症状进行有效评估；其结构如附图2所示，其设计位置如附图1中标记1所示。

本实用新型中所述的呕吐面1-1是指：标尺盒1上的呕吐面，其作用是方便癌症患者根据呕吐面1-1对自己的呕吐症状进行有效评估；其结构如附图3、5所示，其设计位置如附图2中标记1-1所示。

本实用新型中所述的呕吐面评估尺名称部1-1-1是指：其中的部字是指该标记的这个位置或该位置，所述该位置的标识语句为：化疗所致恶心呕吐评估尺，其设计位置如附图3、5、7中标记1-1-1所示。

本实用新型中所述的呕吐面专家提醒部1-1-2是指：其中的部字是指该标记的这个位置或该位置，所述该位置的标识语句为：专家提醒你，化疗所致恶心、呕吐以预防为主，其设计位置如附图3、5、7中标记1-1-2所示。

本实用新型中所述的呕吐面专家图像部1-1-3是指：其中的部字是指该标记的这个位置或该位置，所述该位置为医院专家卡通图像，其设计位置如附图5中标记1-1-3所示。

本实用新型中所述的呕吐面使用方式提醒部1-1-4是指：其中的部字是指该标记的这个位置或该位置，所述该位置的标识语句为：请选择最能描绘出您呕吐程度的脸谱或数字告诉医护人员，其设计位置如附图3、5、7中标记1-1-4所示。

本实用新型中所述的呕吐面脸谱部1-1-5是指：其中的部字是指该标记的这个位置或该位置，所述该位置为不同呕吐程度脸部的六个表情，如附图5中标记1-1-5所示。

本实用新型中所述的呕吐面渐变条部1-1-6是指：其中的部字是指该标记的这个位置或该位置，所述该位置为标示颜色从绿色到红色的颜色渐变条，其设计位置如附图3、5、7中标记1-1-6所示。

本实用新型中所述的呕吐面刻度部1-1-7是指：其中的部字是指该标记的这个位置或该位置，所述该位置为：左侧从零到十的刻度范围，其设计位置如附图3、5、7中标记1-1-7所示。

本实用新型中所述的呕吐面刻度值1-1-8是指刻度数值，标示刻度1-1-7的刻度数，方便测量评估呕吐值，其设计位置如附图3、5、7中标记1-1-8所示。

本实用新型中所述的呕吐面初始刻度注释部1-1-9是指：其中的部字是指该标记的这个位置或该位置，所述该位置的标识语句为：无症状，其设计位置如附图3、5、7中标记1-1-9所示。

本实用新型中所述的呕吐面评估细则部1-1-10是指：其中的部字是指该标记的这个位置或该位置，所述该位置的标识语句为：0分，无症状；1-2分，24小时内发生1-2次；3-4分，24小时内发生3-5次；5-7分，24小时内发生6次或以上，需鼻饲、静脉营养或住院，8-9分，危及生命，需紧急处理；10分，死亡，其设计位置如附图3、5、7中标记1-1-10所示。

本实用新型中所述的呕吐面滑槽1-1-11是指：呕吐面1-1下侧的横向滑槽，其作用是方便安装呕吐面标记滑块2，其设计位置如附图3、5、7中标记1-1-11所示。

本实用新型中所述的恶心面1-2是指：标尺盒1上的恶心面，其作用是方便癌症患者根据恶心面1-2对自己的恶心症状进行有效评估；其结构如附图4所示，其设计位置如附图2中标记1-2所示。

本实用新型中所述的恶心面评估尺名称部1-2-1是指：其中的部字是指该标记的这个位置或该位置，所述该位置的标识语句为：化疗所致恶心呕吐评估尺，其设计位置如附图4中标记1-2-1所示。

本实用新型中所述的恶心面专家提醒部1-2-2是指：其中的部字是指该标记的这个位置或该位置，所述该位置的标识语句为：专家提醒你，化疗所致恶心、呕吐以预防为主，其设计位置如附图4中标记1-2-2所示。

本实用新型中所述的恶心面专家图像部1-2-3是指：其中的部字是指该标记的这个位置或该位置，所述该位置为医院专家卡通图像，其设计位置如附图4中标记1-2-3所示。

本实用新型中所述的恶心面使用方式提醒部1-2-4是指：其中的部字是指该标记的这个位置或该位置，所述该位置的标识语句为：请选择最能描绘出您恶心程度的脸谱或数字告诉医护人员，其设计位置如附图4中标记1-2-4所示。

本实用新型中所述的恶心面脸谱部1-2-5是指：其中的部字是指该标记的这个位置或该位置，所述该位置为不同恶心程度脸部的四个表情，其设计位置如附图4中标记1-2-5所示。

本实用新型中所述的恶心面渐变条部1-2-6是指：其中的部字是指该标记的这个位置或该位置，所述该位置为标示颜色从绿色到红色的颜色渐变条，其设计位置如附图4中标记1-2-6所示。

本实用新型中所述的恶心面刻度部1-2-7是指：其中的部字是指该标记的这个位置或该位置，所述该位置为左侧从零到六的刻度范围，其设计位置如附图4中标记1-2-7所示。

本实用新型中所述的恶心面刻度值1-2-8是指刻度数值，标示恶心面刻度部1-2-7的刻度数，方便测量评估恶心值，其设计位置如附图4中标记1-2-8所示。

本实用新型中所述的恶心面初始刻度注释部1-2-9是指：其中的部字是指该标记的这个位置或该位置，所述该位置的标识语句为：无症状，其设计位置如附图4中标记1-2-9所示。

本实用新型中所述的恶心面评估细则部1-2-10是指：其中的部字是指该标记的这个位置或该位置，所述该位置的标识语句为：0分，无症状；1-2分，食欲减低，为改变进食习惯；3-4分，经口进食减少，无明显体重下降，无脱水或营养不良；5-6分，经口摄入能量或水不足，需鼻饲、静脉营养或住院，其设计位置如附图4中标记1-2-10所示。

本实用新型中所述的恶心面滑槽1-2-11是指：恶心面1-2下侧的横向滑槽，其作用是方便安装恶心面标记滑块3，其设计位置如附图4中标记1-2-11所示。

本实用新型中所述的呕吐面标记滑块2是指：其上设有限位滑条2-1、刻度标示线2-2，其作用是呕吐面标记滑块2在呕吐面1-1下侧横向滑动，癌症患者根据自身对呕吐的评估情况滑动呕吐面标记滑块2，使刻度标示线2-2对准相应的评估刻度值，其结构如附图6、7所示，其设计位置如附图1、7中标记2所示。

本实用新型中所述的恶心面标记滑块3是指：在恶心面1-2下侧横向滑动的滑块，其结构原理与呕吐面标记滑块2相同，其设计位置如附图1中标记3所示。
