一种带有压舌板的口腔科上药装置的制作方法

本实用新型涉及一种医疗设备，具体是一种带有压舌板的口腔科上药装置。

背景技术：

口腔疾病是指口腔在外界理化因子的损害、病原的侵入、牙颌面发育异常以及全身性疾病等情况下出现的病理现象，口腔疾病如果不及时治疗，妥善用药，很可能会引起多种并发症，目前，一般是借助棉棒或喷壶对口腔疾病患者进行用药，这种用药方式虽然简单 方便，但比较粗犷，特别是使用喷壶上药时，不能够针对病变部位进行准确地用药，既影响了治疗效果，还会造成浪费，增加成本，另外，这种方式一般采用手送的方式进行给药，用药极其不方便，给医务人员的工作带来了较大的困难。

技术实现要素：

本实用新型的目的在于提供一种带有压舌板的口腔科上药装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种带有压舌板的口腔科上药装置，包括送药装置、定位管、定位板、复位弹簧、电磁锁芯、电磁锁体、压舌板和握把；所述送药装置是带有压舌板的口腔科上药装置的主要组成部分，送药装置的左端与输药管相连接，且送药装置由活塞、把手、推拉杆和推拉板组成；所述推拉杆左端与活塞相连接，右端与推拉板相连接；所述推拉板设置在推拉杆的右端；所述把手设置有两个，与送药装置外壳固定连接在一起，且对称分布在送药装置外壳的上下两端；所述定位管设置在送药装置的左侧，定位装置内设置有定位板、输药管和进药管；所述输药管贯穿定位管，延伸到定位管的左侧，且在输药管的左侧设置有出药斗；所述进药管设置在输药管的顶部，与输药管贯通连接，且贯穿定位管的上壁，在进药管的口部设置有密封盖；所述密封盖由橡胶材料制成；所述定位板设置在进药管的左侧，定位管的内部，且将定位管内部的输药管进行固定；所述出药口设置在出药斗的中间位置；圆球铰链固定设置在出药斗与输药管的接触处；所述复位弹簧设置在出药斗的右侧，且与输药管的底部固定连接在一起；所述电磁锁芯设置在复位弹簧的右侧，输药管的底部，所述压舌板设置在复位弹簧的底部，且与复位弹簧焊接在一起；所述电磁锁体设置在压舌板的顶部，与电磁锁芯对应设置；所述握把设置在定位管的底部中间位置，且通过螺钉与定位管固定连接在一起，且握把上设置有控制开关；所述控制开关设置在握把的右侧中间位置。

作为本实用新型进一步的方案：所述活塞设置在送药装置壳体的内部，且与推拉杆相连接。

作为本实用新型再进一步的方案：所述出药斗设置在输药管的左侧，通过圆球铰链进行连接，且在出药斗内设置有出药口。

与现有技术相比，本实用新型的有益效果是：

本实用新型中设置有圆球铰链和出药斗，圆球铰链能够使出药斗进行多方位的旋转，因此能够对口腔进行全方位的上药，本实用新型中设置有压舌板、电磁锁和复位弹簧，当压舌板需要进行工作时只需要断开电磁锁的电源，通过复位弹簧的张力，就能够使压舌板进行工作，当不需要压舌板进行工作时只需要打开电源，在电磁锁的作用下，压舌板就会与收缩到输药管上，本实用新型结构简单，设计合理，为医务人员节省了大量的时间，且使用方便。

附图说明

图1为带有压舌板的口腔科上药装置的结构示意图。

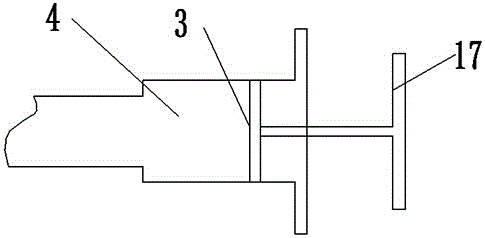

图2为带有压舌板的口腔科上药装置中送药装置的结构示意图。

图3为带有压舌板的口腔科上药装置中压舌板压缩状态下的结构示意图。

图4为带有压舌板的口腔科上药装置中出药斗的结构示意图。

图中：1-推拉杆，2-把手，3-活塞，4-送药装置，5-密封盖，6-进药管，7-定位板，8-输药管，9-电磁锁芯，10-圆球铰链，11-出药斗，12-复位弹簧，13-压舌板，14-电磁锁体，15-握把，16-控制开关，17-定位管，18-推拉板，19-出药口。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-4，一种带有压舌板的口腔科上药装置，包括送药装置4、定位管17、定位板7、复位弹簧12、电磁锁芯9、电磁锁体14、压舌板13和握把15；所述送药装置4是带有压舌板的口腔科上药装置的主要组成部分，送药装置4的左端与输药管8相连接，且送药装置4由活塞3、把手2、推拉杆1和推拉板18组成，用于将药物送入出料斗11处；所述活塞3设置在送药装置壳体的内部，且与推拉杆1相连接，用于压缩送药装置4中的空气，从而将输药管8中的药物输送到出药斗11，患者进行上药；所述推拉杆1左端与活塞3相连接，右端与推拉板18相连接，用于对活塞进行推拉，从而改变送药装置4内的气压；所述推拉板18设置在推拉杆1的右端；所述把手2设置有两个，与送药装置外壳固定连接在一起，且对称分布在送药装置外壳的上下两端，方便推拉用力；所述定位管17设置在送药装置4的左侧，定位装置4内设置有定位板7、输药管8和进药管6；所述输药管8贯穿定位管，延伸到定位管17的左侧，且在输药管8的左侧设置有出药斗11，用于固定输药管8；所述进药管6设置在输药管8的顶部，与输药管8贯通连接，且贯穿定位管17的上壁，在进药管6的口部设置有密封盖5，将药物送入输药管8；所述密封盖5由橡胶材料制成，用于对进药管6进行密封；所述定位板7设置在进药管6的左侧，定位管17的内部，且将定位管17内部的输药管8进行固定，用于固定输药管8；所述出药斗11设置在输药管8的左侧，通过圆球铰链10进行连接，且在出药斗11内设置有出药口19；所述出药口19设置在出药斗11的中间位置，用于药物的输出，从而敷在伤口处；所述圆球铰链10固定设置在出药斗11与输药管8的接触处，能够使出药斗11自由的旋转，方便医务人员对患者进行上药；所述复位弹簧12设置在出药斗11的右侧，且与输药管8的底部固定连接在一起，用于将工作的压舌板13弹开，进行工作；所述电磁锁芯9设置在复位弹簧12的右侧，输药管8的底部；所述压舌板13设置在复位弹簧12的底部，且与复位弹簧12焊接在一起；所述电磁锁体14设置在压舌板13的顶部，与电磁锁芯9对应设置；所述握把15设置在定位管17的底部中间位置，且通过螺钉与定位管17固定连接在一起，且握把15上设置有控制开关16，用于手握住握把15方便操作上药装置；所述控制开关16设置在握把15的右侧中间位置，控制电磁锁的打开和断掉，同样是控制压舌板13的工作。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
