一种用于便携式助力装置的手臂助力装置的制作方法

本实用新型涉及一种用于便携式助力装置的手臂助力装置。

背景技术：

人们所从事的工作，特别是那些需要长时间弯腰搬运东西的工作人员，其手臂痛、腰背痛影响着人们的生活；一种可帮助手臂助力的装置是我们所需求的，特别是手臂痛、甚至手臂无力的患者。

技术实现要素：

本实用新型就是为了解决提供一种可助力手臂的手臂助力装置技术问题。

为解决上述技术问题，本实用新型一种用于便携式助力装置的手臂助力装置的技术解决方案为：

包括架体，安装在架体前侧的竖向固定板，还包括左手带以及右手带；所述左手带包括左手腕带、左手臂带以及连接左手腕带和左手臂带的左连接带；所述右手带包括右手腕带、右手臂带以及连接右手腕带和右手臂带的右连接带；所述右连接带一端连接右手腕带，另一端穿过右手臂带连接左连接带；所述竖向固定板前侧安装有横向传动轴；所述横向传动轴通过竖向蜗杆与电机传动连接；所述横向传动轴上通过松紧装置安装有松紧轮；所述松紧轮与松紧带连接；所述松紧带一端连接松紧轮另一端连接在左连接带与右连接带的连接处。

所述松紧装置包括键连接在横向传动轴上的螺杆套以及螺纹连接在螺杆套上的螺母、第一圆形橡胶圈、圆形固定片以及第二圆形橡胶圈；所述螺杆套一端焊接有圆形带转片，另一端螺纹连接螺母；所述螺杆套上从螺母到圆形带转片依次套接圆形固定片、第一圆形橡胶圈、松紧轮以及第二圆形橡胶圈。

本实用新型可以达到的技术效果是：本实用新型左手腕带、左手臂带分别戴于使用者的左手手腕、左手手臂上，而右手腕带、右手臂带分别戴于使用者的右手手腕、右手手臂上，通过松紧轮收紧松紧带，使左连接带以及右连接带收缩，从而助力手臂向上提；而当松紧装置将松紧轮压紧时，松紧轮与横向传动轴可一起转动，即松紧轮可收紧松紧带；当松紧装置处于松弛的状态下，即未压紧松紧轮时，松紧轮与横向传动轴不会一起转动，松紧轮无法收紧松紧。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明：

图1是本实用新型一种便携式助力装置的机械部分结构示意图；

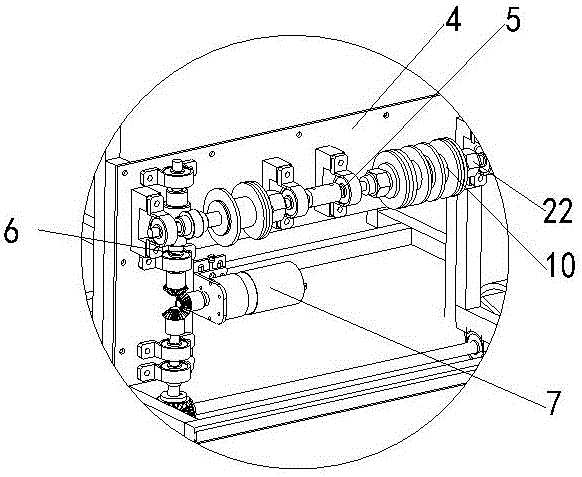

图2是图1的A部放大图；

图3是本实用新型手臂助力装置的结构示意图；

图4是手臂助力装置穿戴后的主视图；

图5是手臂助力装置穿戴后的后视图；

图6是松紧装置的结构示意图。

具体实施方式

下面结合附图对本实用新型作进一步详细的阐述。

参阅图1至图6。

实施方式一一种用于便携式助力装置的手臂助力装置,包括架体1，安装在架体1前侧的竖向固定板4，还包括左手带以及右手带；所述左手带包括左手腕带31、左手臂带32以及连接左手腕带31和左手臂带32的左连接带33；所述右手带包括右手腕带34、右手臂带35以及连接右手腕带34和右手臂带35的右连接带36；所述右连接带36一端连接右手腕带34，另一端穿过右手臂带35连接左连接带33；所述竖向固定板4前侧安装有横向传动轴5；所述横向传动轴5通过竖向蜗杆6与电机7传动连接，具体的涡轮安装在横向传动轴5上且与竖向蜗杆6啮合；所述横向传动轴5上通过松紧装置安装有松紧轮10；所述松紧轮10与松紧带43连接；所述松紧带43一端连接松紧轮10另一端连接在左连接带33与右连接带36的连接处。

工作原理：左手腕带31、左手臂带32分别戴于使用者的左手手腕、左手手臂上，而右手腕带34、右手臂带35分别戴于使用者的右手手腕、右手手臂上，通过松紧轮10收紧松紧带43，使左连接带33以及右连接带36收缩，从而助力手臂向上提；当松紧装置将松紧轮10压紧时，松紧轮10与横向传动轴5可一起转动，电机7通过竖向蜗杆6带动横向传动轴5转动，而横向传动轴5带动松紧轮10转动，这时松紧带43收缩；而当松紧装置处于松弛的状态下，即未压紧松紧轮10时，松紧轮10与横向传动轴5不会一起转动，电机7转动时，无法带动松紧轮10转动，松紧带43无法收缩。

实施方式二，基于实施方式一，具体的，所述松紧装置包括键连接在横向传动轴5上的螺杆套21以及螺纹连接在螺杆套21上的螺母22、第一圆形橡胶圈23、圆形固定片24以及第二圆形橡胶圈26；所述螺杆套21一端焊接有圆形带转片25，另一端螺纹连接螺母22；所述螺杆套21上从螺母22到圆形带转片25依次套接圆形固定片24、第一圆形橡胶圈23、松紧轮10以及第二圆形橡胶圈26。螺杆套21随横向传动轴5转动而转动，当螺母22旋转将圆形固定片24、第一圆形橡胶圈23、松紧轮10以及第二圆形橡胶圈26与圆形带转片25压紧在一起，这时松紧轮10与螺杆套21一起转动，即与横向传动轴5可实现传动；而当螺母22旋转将圆形固定片24、第一圆形橡胶圈23、松紧轮10以及第二圆形橡胶圈26与圆形带转片25处于一个松弛的状态下，则松紧轮10与螺杆套21不会一起转动，即与横向传动轴5不能传动。
