一种编织型轴向导向性可降解神经导管的制作方法

本实用新型涉及一种神经导管，尤其涉及一种编织型轴向导向性可降解神经导管。

背景技术：

神经纤维缺损常由于创伤、挤压、手术等原因导致患者神经纤维直接或者间接受到损伤而造成。神经纤维损伤后的修复与多种因素有关，但普遍存在着时间长、预后差等多种问题。人工神经导管在神经纤维再生过程中，可提供足够的力学支撑，以确保再生神经纤维不被塌陷或受压迫的导管结构以及体内组织所阻挡，故一直是神经再生和功能恢复研究领域的热门课题。在缺乏神经元轴突导向构造的导管，再生的神经元轴突将失去良好的有序性和方向性，呈混杂生长，大大降低神经再生的效率。同时神经缺损距离越长，再生神经元轴突混杂生长的几率越高，再生神经纤维即便达到远断端，也不能与远端的运动、感觉神经纤维束正确对接，由此导致的神经纤维错接率，严重影响了神经再生的效果。设计具有良好的生物相容性、生物可降解性和力学性能的神经导管是临床医学的重大需求。

技术实现要素：

本实用新型的目的是克服现有技术中的不足，提供一种具备良好轴向导向性，且利于种子细胞粘附生长的神经导管。

这种编织型轴向导向性可降解神经导管，包括外层管状编织套管和位于外层管状编织套管中空部的多根内部编织小管，所述外层管状编织套管为赫格利斯编织，内部编织小管为二维三轴向编织。

作为优选：外层管状编织套管内径为3-5mm，壁厚为0.5-0.8mm，所述的内部编织小管内径为0.8-1.2mm，壁厚为0.3-0.5mm。

作为优选：外层管状编织套管管壁孔隙率55％-65％、内部编织小管管壁孔隙率40％-50％。

作为优选：所述外层管状编织套管和内部编织小管的编织线为2-4股长丝并捻而成，捻度为200-300捻/m；长丝平均细度6-12tex，为2-3股复丝组成，每根复丝中包含6-12根单丝，单丝直径10-18μm。

本实用新型的有益效果是：该神经导管具有三维结构，内部小管结构刚性更好、相互平行且降解速度稍慢，外部套管结构韧性更好、降解速度较快，同时经等离子体处理后，导管表面积大大增加，利于细胞的粘附和生长，具有较好的仿生结构并能获得较快的神经纤维修复速度，提高了神经纤维修复的效果，具有较好的应用前景。

附图说明

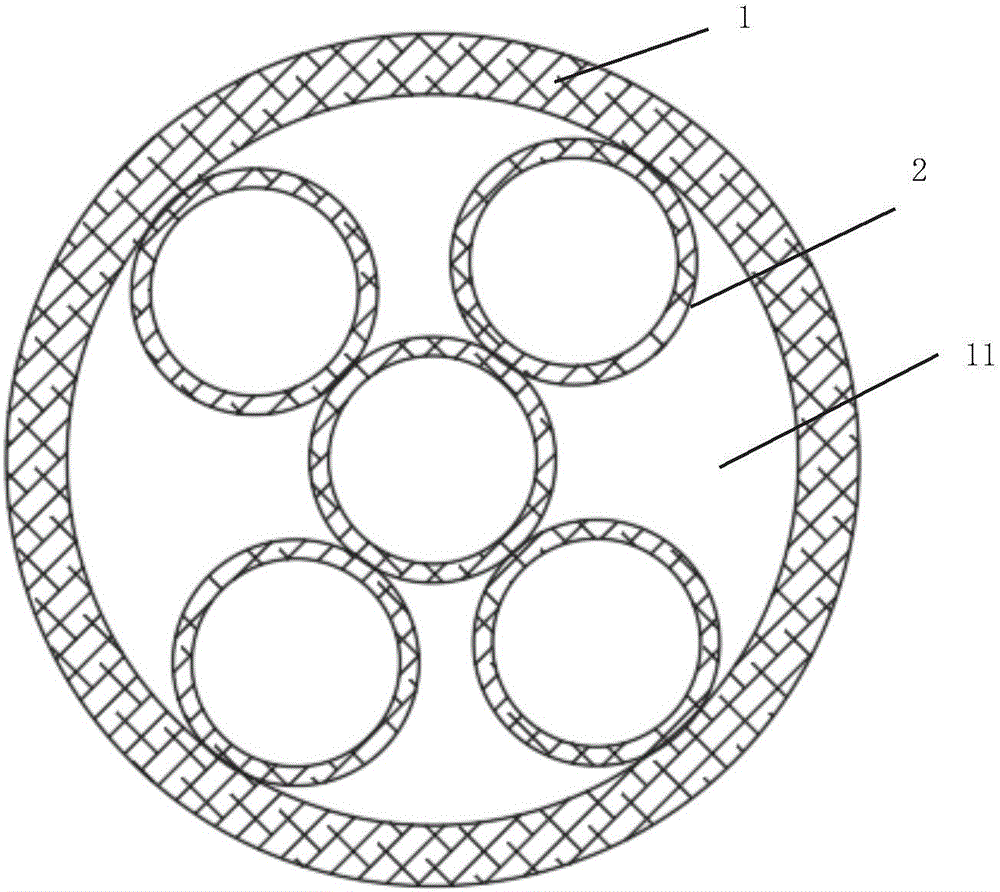

图1是本实用新型横截面示意图；

图2是本实用新型纵向截面示意图；

图3是本实用新型外层管状编织套管编织示意图；

图4是本实用新型内部编织小管编织示意图；

附图标记说明：外层套管1、多根内部小管2、中空部11。

具体实施方式

下面结合本实用新型实施来进一步说明本实用新型的实质性内容，但不以此来限制本实用新型。本实用新型所使用的材料，如无特别说明，均为市售产品。

这种编织型轴向导向性可降解神经导管，包括外层管状编织套管1和位于外层管状编织套管1中空部的多根内部编织小管2，所述外层管状编织套管1为赫格利斯编织，内部编织小管2为二维三轴向编织。外层管状编织套管1内径为3-5mm，壁厚为0.5-0.8mm，所述的内部编织小管2内径为0.8-1.2mm，壁厚为0.3-0.5mm。外层管状编织套管1管壁孔隙率55％-65％、内部编织小管2管壁孔隙率40％-50％。所述外层管状编织套管1和内部编织小管2的编织线为2-4股长丝并捻而成，捻度为200-300捻/m；长丝平均细度6-12tex，为2-3股复丝组成，每根复丝中包含6-12根单丝，单丝直径10-18μm。所述外层管状编织套管1内径优选为3mm，所述内部编织小管2内径优选为0.8mm。

以上对本实用新型较佳实施方式的描述并不限制本实用新型，本领域技术人员可根据本实用新型作出各种变化或调整，只要不脱离本实用新型的精神，均应属于本实用新型所附权利要求的范围。
