一种自助护理座椅的制作方法

本实用新型涉及一种老年人护理装置，具体涉及一种自助护理座椅。

背景技术：

目前，我国及世界上很多国家在本世纪都很快进入老龄化社会，人的寿命在不断延长，居家老人大量出现，老弱病残曾多而且目前劳动力成本在不断增高，独生子女家庭多，社会上俗称的“四二一家庭”越来越严重，造成独生子女精力和经济不堪重负，老人的生活质量下降，老弱病残者用的护理器械的品种比较多，但大多数是功能单一，或操作不便、或结构不合理，或过多的依赖护理人员照料等原因造成使用不便，无法更好的满足老弱病残者生活和生理上的需求，不能很好的实现老弱病残者的生活自理，外出更是不方便。

对于半瘫痪老人，即半身不遂或腿部病变导致腿脚不灵的老人来讲，能够合理利用未病变的半身进行自助护理就显得尤为重要，一旦可以实现老人的自助护理，对于家庭和医务人员来讲，都将极大的节省人力物力，老人也不再需要依赖他人进行活动，也有助于老年人的身心健康。

技术实现要素：

本实用新型要解决的技术问题是，弱病残者用的护理器械的品种比较多，但大多数是功能单一，或操作不便、或结构不合理，或过多的依赖护理人员照料等原因造成使用不便，无法更好的满足老弱病残者生活和生理上的需求，不能很好的实现老弱病残者的生活自理，外出更是不方便。

为解决上述问题，本实用新型提供一种自助护理座椅，能够帮助还具有一定活动能力的老人实现自助护理及活动，并具有指南针、在年人跌倒或者需要帮助时及时报警的功能，对于家庭和医务人员来讲，都将极大的节省人力物力，老人也不再需要依赖他人进行活动，也有助于老年人的身心健康。

本实用新型通过以下技术方案来实现上述目的：一种自助护理座椅，包括椅背、椅面和车轮；所述椅背和椅面通过转动轴相连，通过转动轴的作用，实现椅背的放平和竖直，车轮设于椅面下的框架上；椅背和椅面的非连接端各设有一个固定杆，固定杆通过连接杆各连接在椅背和椅面背面的滑槽内，连接杆与滑槽连接处为电动滑块，通过控制电动滑块的运动和连接杆的长度来实现固定杆位置的调节，调节到合适位置后，将固定杆卡在床头或者床尾，使得本装置能够固定在床边，方便使用者从床上自行移动到护理座椅上；椅面下方通过连接槽连接有便盆，便盆上方的椅面设有可开闭的便门，需要方便时，打开便门即可，方便后，使用者也可自行抽出便盆进行清理；框架设有可升降的扶手，两个扶手前端分别设置有指南针和摄像头，方便户外使用并记录行驶过程，扶手上设有控制面板，用于控制各个部件的移动和固定；框架内置有加速度传感器及报警器，当发生座椅跌倒的情况时，加速度传感器测得跌倒，将信号传输给报警器进行报警，框架的后面连接充电电池，充电电池通过控制面板控制车轮、转动轴、电动滑块、便门、扶手、加速度传感器及报警器，控制面板还通过调速器控制车轮的运动，给各部件供给电源；车轮外部套接有橡胶防震层，车轮轴上设有刹车装置，刹车装置通过控制面板与充电电池相连。

进一步的，连接杆为电动伸缩杆，增大固定杆的活动调节范围。

进一步的，椅背、椅面的夹层内设有若干托玛琳石，起到按摩理疗的作用。

进一步的，控制面板内置有GPS导航定位装置，方便外出导航使用。

进一步的，扶手的外侧连设置有垂直方向的布袋，可以放置杂物等。

具体操作过程如下：

将本装置停在床边后，转动转动轴，将椅背放平，再通过控制面板控制调整固定杆的位置，使得固定杆卡在使用者所躺的床头和床尾，然后使用者通过自己运动，将身体挪到椅背和椅面构成的平面上；回收固定杆，调整椅背到合适的竖直方向的位置，然后通过控制面板，升起扶手，启动车轮便可以移动了。

本实用新型具有以下有益效果：

1.可以卡接在床头床尾处，依靠使用者自身的力量就可以实现从床上挪到座椅上，全程不依靠其他人的帮助，自助程度更高。

2.设有便盆，大小便时也可使用，不用其他人护理，亦可以达到使用者自己清理便盆的程度，而且本装置体积小，节省人力物力。

3.加设加速度传感器及报警器，能够在老人发生跌倒等情况时及时报警，尤其适合老年人护理使用，加设有行走记录仪，在发生人为事故时可保存图像证据。

4.万向轮上套接有橡胶防震层，形成缓冲，并减少损耗。

附图说明

图1是本实用新型的结构示意图；

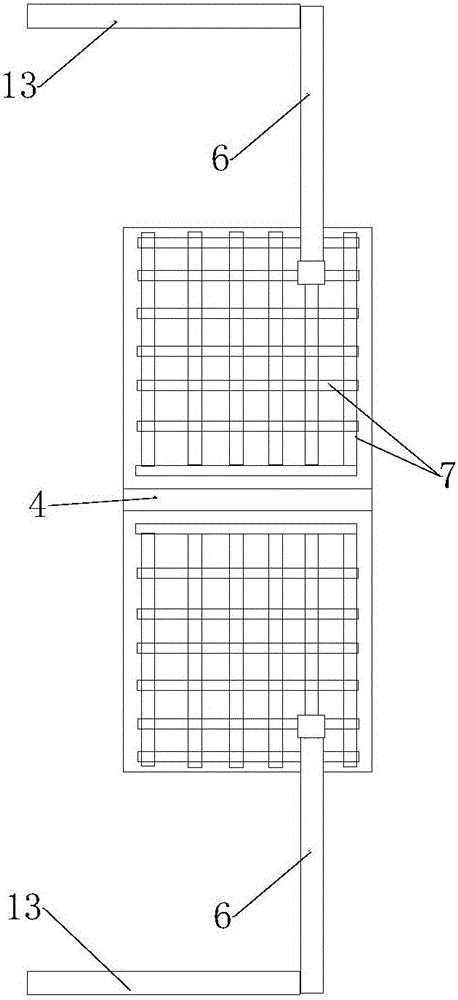

图2是本实用新型椅背、椅面的背面结构示意图；

图3是本实用信息的立体机构示意图；

图中：1-椅背，2-椅面，3-车轮，4-转动轴，5-框架，6-连接杆，7-滑槽，8-便盆，9-便门，10-扶手，11-充电电池，12-布袋，13-固定杆。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明：

实施例1：

一种自助护理座椅，包括椅背1、椅面2和车轮3；所述椅背1和椅面2通过转动轴4相连，通过转动轴4的作用，实现椅背1的放平和竖直，车轮3设于椅面2下的框架5上；椅背1和椅面2的非连接端各设有一个固定杆13，固定杆13通过连接杆6各连接在椅背1和椅面2背面的滑槽7内，连接杆6与滑槽7连接处为电动滑块，通过控制电动滑块的运动和连接杆的长度来实现固定杆位置的调节，调节到合适位置后，将固定杆卡在床头或者床尾，使得本装置能够固定在床边，方便使用者从床上自行移动到护理座椅上；椅面2下方通过连接槽连接有便盆8，便盆8上方的椅面2设有可开闭的便门9，需要方便时，打开便门9即可，方便后，使用者也可自行抽出便盆进行清理；框架5设有可升降的扶手10，两个扶手10前端分别设置有指南针和摄像头，方便户外使用并记录行驶过程，扶手10上设有控制面板，用于控制各个部件的移动和固定；框架5内置有加速度传感器及报警器，当发生座椅跌倒的情况时，加速度传感器测得跌倒，将信号传输给报警器进行报警，框架5的后面连接充电电池11，充电电池11通过控制面板控制车轮3、转动轴4、电动滑块、便门9、扶手10、加速度传感器及报警器，控制面板还通过调速器控制车轮3的运动，给各部件供给电源；车轮3外部套接有橡胶防震层，车轮3轴上设有刹车装置，刹车装置通过控制面板与充电电池11相连。

连接杆6为电动伸缩杆，增大固定杆的活动调节范围。

扶手10的外侧连设置有垂直方向的布袋12，可以放置杂物等。

实施例2：

椅背1、椅面2的夹层内设有若干托玛琳石，起到按摩理疗的作用。

控制面板内置有GPS导航定位装置，方便外出导航使用。

其余均与实施例1相同。

具体操作过程如下：

将本装置停在床边后，转动转动轴，将椅背放平，再通过控制面板控制调整固定杆的位置，使得固定杆卡在使用者所躺的床头和床尾，然后使用者通过自己运动，将身体挪到椅背和椅面构成的平面上；回收固定杆，调整椅背到合适的竖直方向的位置，然后通过控制面板，升起扶手，启动车轮便可以移动了。

对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，其形式灵活多变，只是做出若干简单推演或替换等行为皆属于侵权，其都应当视为属于本实用新型由所提交的权利要求书确定的专利保护范围。
