一种定量滴眼装置的制作方法

本实用新型属于医药用品领域，具体涉及一种定量滴眼装置。

背景技术：

目前滴眼液瓶多为10-30ml，开封后只滴用少量但容易造成污染或影响药物的稳定性，也有采用可定量滴眼液瓶，但滴出液体体积得不到控制，滴入眼内仍然容易流出从而并未达到定量给药的目的，为实现眼部定量给药，需要一种使用方便且又不造成浪费的滴眼液装置。

技术实现要素：

本实用新型解决的问题在于提供用于手动定量的喷雾式滴眼装置。

具体技术方案如下：一种定量滴眼装置，其关键在于：包括前、后两端密封设置的量筒(3)和与该量筒(3)匹配的活塞(4)，在该活塞(4)一端固定连接有活塞拉杆(4-2)，该活塞拉杆(4-2)的直径比所述量筒(3)小，所述活塞拉杆(4-2)的自由端从所述量筒(3)的后端穿出，在所述量筒(3)与活塞拉杆(4-2)接触的部分设有密封圈(3-1)；

所述量筒(3)前端开设有进液口和出液口，所述进液口通过第一管路(5)经第一单向阀(5-1)与滴眼液瓶(9)相通，所述出液口通过第二管路(2)经第二单向阀(2-1)与喷雾头(1)相通；

所述量筒(3)后端设有液压进口和液压出口，所述液压进口通过第三管路(7)与液压泵(10)的输出口相通，所述液压出口通过第四管路(8)与泄压 阀(11)相连。

该技术方案的原理：手动定量，即拉动活塞拉杆，在活塞和量筒的作用下使滴眼液瓶中的眼药水进入量筒中，当达到需要量时，停止拉动活塞拉杆；自动喷雾，即打开液压泵，在液压泵的作用下使液压推动活塞，在活塞和量筒的作用下，使量筒中的眼药水通过喷雾头喷出。

为更好的实现本实用新型，可进一步为：所述量筒(3)的前端部设有量程刻度线(6)，这样使量筒定量取液更精准；

所述液压泵(10)的输入口与液压罐(12)的输出口相通，所述泄压阀(11)一端与所述量筒(3)的液压出口相通，该泄压阀(11)的另一端与所述液压罐(12)的输入口相通，这样，使液压液在液压罐和量筒中循环使用；

所述量筒(3)设置在壳体内，所述壳体(13)上开设有可视窗口(13-1)，该可视窗口(3-1)靠近所述量筒(3)的量程刻度线(6)，所述喷雾头(1)设置在所述壳体(13)的一端，所述活塞拉杆(4-2)从所述壳体(13)的另一端穿出，设置壳体(13)在保护量筒的同时，使本实用新型携带方便；

所述滴眼液瓶(9)的容量为3-5ml，在所述壳体(13)上设置有安装口(13-2)，所述滴眼液瓶(3)设置在所述安装口(13-2)上，并与该安装口(13-2)螺纹配合，所述第一管路(5)穿过所述安装口(13-2)后延伸到所述滴眼液瓶(9)的底部，设置小容量的滴眼液瓶，在使用时可以一次性用完，避免造成浪费；

所述液压泵(10)和液压罐(12)均设置在所述壳体(13)内，所述壳体(13)内设有蓄电池，在所述量筒(3)前端设有行程开关，所述活塞(4)上设有与该行程开关匹配的感应片，所述蓄电池和行程开关均与所述液压泵(10)电性连接。

本实用新型的有益效果为：本实用新型为喷雾式点眼装置，避免造成浪费；设置的量筒可实现定量喷雾，达到用药标准，更学科；设置的液压泵有蓄电池 供电，实现本实用新型的自动化喷雾，实用方便。

附图说明

图1为本实用新型的结构示意图；

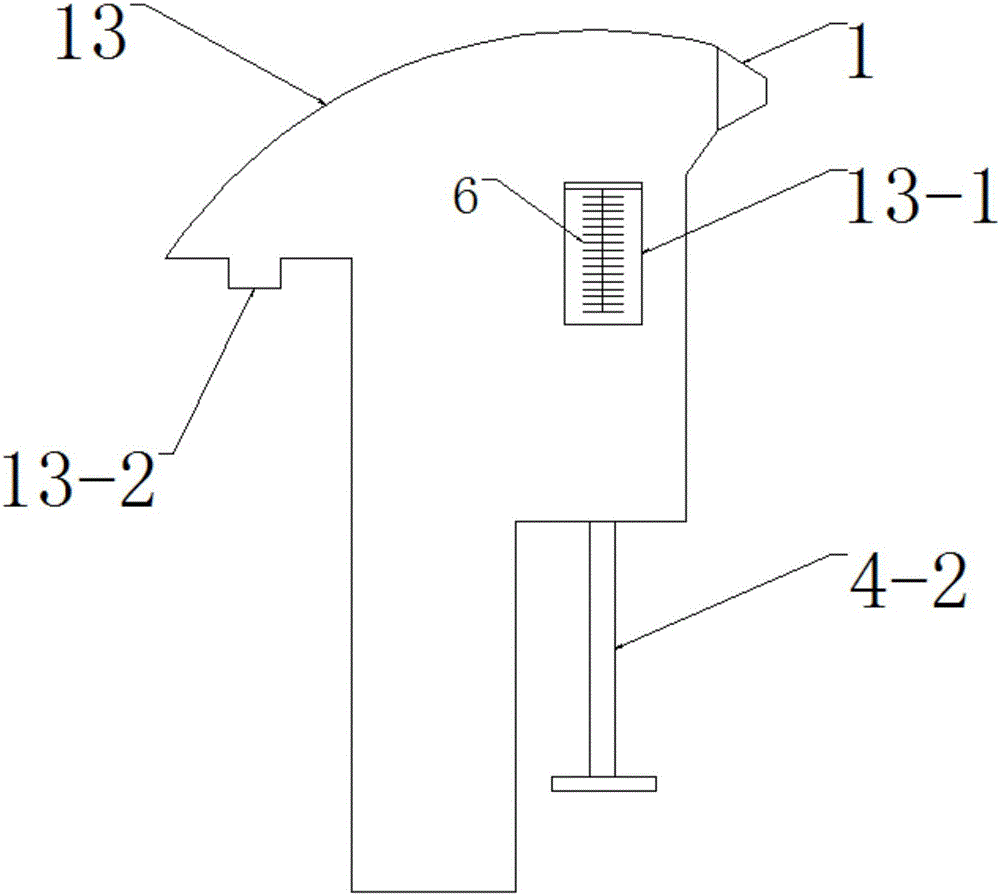

图2为本实用新型的壳体结构示意图。

具体实施方式

下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1和图2所示，一种定量滴眼装置，包括前、后两端密封设置的量筒3和与量筒3匹配的活塞4，量筒3的前端部设有量程刻度线6，在活塞4一端固定连接有活塞拉杆4-2，活塞拉杆4-2的直径比量筒3小，活塞拉杆4-2的自由端从量筒3的后端穿出，在量筒3与活塞拉杆4-2接触的部分设有密封圈3-1；

量筒3前端开设有进液口和出液口，量筒3的进液口通过第一管路5经第一单向阀5-1与滴眼液瓶9相通，量筒3的出液口通过第二管路2经第二单向阀2-1与喷雾头1相通；

量筒3后端设有液压进口和液压出口，量筒3的液压进口通过第三管路7与液压泵10的输出口相通，量筒3的液压出口通过第四管路8与泄压阀11相连，液压泵10的输入口与液压罐12的输出口相通，泄压阀11一端与量筒3的液压出口相通，泄压阀11的另一端与液压罐12的输入口相通；液压泵10和液压罐12均设置在壳体13内，壳体13内设有蓄电池，在量筒3前端设有行程开关，活塞4上设有与该行程开关匹配的感应片，蓄电池和行程开关均与液压泵10电性连接；

量筒3设置在壳体13内，壳体13上开设有可视窗口13-1，该可视窗口13-1靠近量筒3的量程刻度线6，喷雾头1设置在壳体13的一端，活塞拉杆4-2从 壳体13的另一端穿出；滴眼液瓶(9)的容量为3-5ml，在壳体13上设置有安装口13-2，滴眼液瓶9设置在安装口13-2上，并与安装口13-2螺纹配合，第一管路5穿过安装口后延伸到滴眼液瓶9的底部。
