一种具有改进背衬材料的胶粘绷带的制作方法

本实用新型涉及胶粘绷带技术领域，具体为一种具有改进背衬材料的胶粘绷带。

背景技术：

胶粘绷带是目前广泛应用于处于外伤如擦伤、刺伤等皮肤伤口，在处理伤口时，将伤口清洗消毒完以后包覆在伤口上，能够保护伤口让其愈合，防止碰撞以及再次感染。传统的胶结绷带主要结构包括背衬、内层以及涂有胶黏剂的外层，在使用时，主要通过涂有胶黏剂的外层将绷带粘合在窗口周围的皮肤上，众所周知，目前广泛使用的背衬材料主要采用的聚乙烯或者聚氯乙烯组成，但是这类材料隔水不透气，不能满足皮肤的呼吸作用，时间稍长就会导致皮肤肿胀。

技术实现要素：

针对以上问题，本实用新型提供了一种具有改进背衬材料的胶粘绷带，改进背衬结构，使得皮肤能够进行“呼吸”，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有改进背衬材料的胶粘绷带，包括粘结内层和背衬，所述粘结内层正中间通过胶黏剂黏贴有护垫，所述背衬包括非弹性外层和弹性内层，所述非弹性外层的数量为两层，且弹性内层设在两层非弹性外层之间，所述弹性内层和非弹性层上均刻有一系列不规则的透气孔，所述非弹性外层和弹性内层之间均涂有生铁粉和水溶胶，所述生铁粉全部包覆在水溶胶内部。

作为本实用新型一种优选的技术方案，所述护垫经过药物浸泡制成。

作为本实用新型一种优选的技术方案，所述弹性内层的厚度为0.02毫米，所述非弹性外层的厚度为0.01毫米。

作为本实用新型一种优选的技术方案，所述弹性内层和弹性外层均采用聚乙烯聚合物制成，且在弹性内层中加入弹性橡胶层，在非弹性外层中加入纺织丝线。

与现有技术相比，本实用新型的有益效果是：该具有改进背衬材料的胶粘绷带，通过经过止血抗菌药物浸泡的护垫，有效防护伤口，通过改进背衬的结构，在无水状态下，各透气孔之间完全畅通，可以实现皮肤与外界的自由沟通，当背衬浸水时，水溶胶将发生轻微融化，暴露内部的生铁粉，生铁粉接触空气和水强烈放热，与水一起作用，将水溶胶全部融化，完全封闭各层上的透气孔，达到阻隔水进入伤口的可能，这样一方面既保证了在无水条件下透气孔的畅通，另一方面在进水的时候立即封闭透气孔。

附图说明

图1为本实用新型结构示意图；

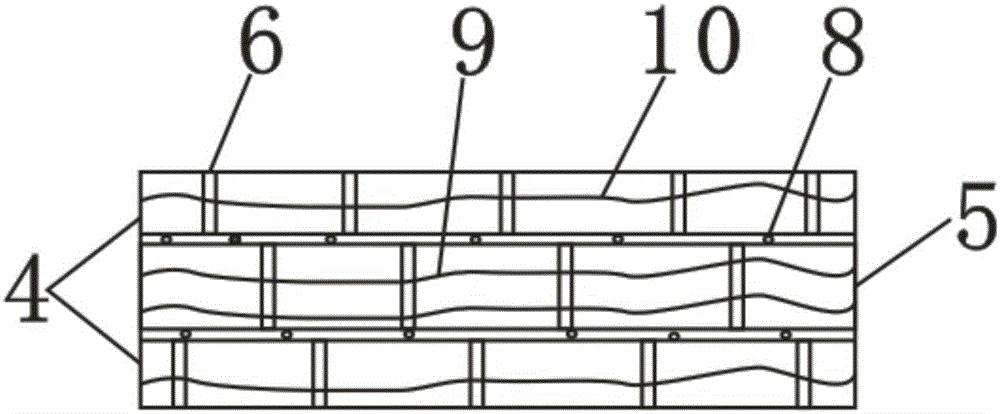

图2为本实用新型剖面结构示意图；

图3为本实用新型水溶胶结构示意图。

图中：1-粘结内层；2-背衬；3-护垫；4-非弹性外层；5-弹性内层；6-透气孔；7-生铁粉；8-水溶胶；9-弹性橡胶丝线；10-纺织丝线。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1-图3，本实用新型提供一种技术方案：一种具有改进背衬材料的胶粘绷带，包括粘结内层1和背衬2，所述粘结内层1正中间通过胶黏剂黏贴有护垫3，所述护垫3经过止血抗菌药物浸泡制成，所述粘结内层1也通过胶黏剂黏贴在背衬2底面，所述背衬2包括非弹性外层4和弹性内层5，所述弹性内层5的厚度为0.02毫米，所述非弹性外层4的厚度为0.01毫米，所述弹性内层5和弹性外层4均采用聚乙烯聚合物制成，且在弹性内层5中加入弹性橡胶丝线9，在非弹性外层4中加入纺织丝线10，所述非弹性外层4的数量为两层，且弹性内层5设在两层非弹性外层4之间，所述弹性内层5和非弹性层4上均刻有一系列不规则的透气孔6，所述非弹性外层4和弹性内层5之间均涂有生铁粉7和水溶胶8，所述生铁粉7全部包覆在水溶胶8内部。

本实用新型的优点在于：该具有改进背衬材料的胶粘绷带，通过经过止血抗菌药物浸泡的护垫3，有效防护伤口，通过改进背衬2的结构，在无水状态下，各透气孔6之间完全畅通，可以实现皮肤与外界的自由沟通，当背衬2浸水时，水溶胶8将发生轻微融化，暴露内部的生铁粉7，生铁粉7接触空气和水强烈放热，与水一起作用，将水溶胶8全部融化，完全封闭各层上的透气孔6，达到阻隔水进入伤口的可能，这样一方面既保证了在无水条件下透气孔6的畅通，另一方面在进水的时候立即封闭透气孔6。

本实用新型的工作原理：内部由于有护垫3的存在，内部的水蒸气不会润湿其中的水溶胶，当外部透气孔6遇到水时就会溶化水溶胶8，当水溶胶8溶化之后暴露生铁粉7，生铁粉7遇到空气和水强烈反应，释放热量，与水一起快速将水溶胶8溶化，导到封闭透气孔6的目的。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
