一种印模用注射头的制作方法

本实用新型涉及的是口腔器械技术领域，具体涉及一种印模用注射头。

背景技术：

口腔修复科在使用硅橡胶制取精准印模时，印模的准确与否，关系着最终修复体能否顺利就位，正所谓“失之毫厘，差之千米”，这就对制取的印模准确性提出很高的要求。在临床操作中，用混合头搅拌硅橡胶，印模材能够调拌的非常均匀，但牙医在口内操作时，挤出的硅橡胶软体因为流量大，压力不定向，往往不能充分渗入解剖软组织细微(如龈缘)处，造成最终修复体不精准。为了解决上述问题，设计一种新型的印模用注射头还是很有必要的。

技术实现要素：

针对现有技术上存在的不足，本实用新型目的是在于提供一种印模用注射头，结构简单，设计合理，便于操作，使硅橡胶混合更均匀、流量更精准，实用性强，易于推广使用。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种印模用注射头，包括接头、弯头、尖头，接头的入口端安装在混合头上，接头的出口端设置有弯头，弯头采用入口直径大于出口直径的渐变弯曲结构，弯头的前端为尖头，接头、弯头、尖头为一体式聚丙烯注塑成型，注射头的长度为24mm。

作为优选，所述的弯头的弯曲度为25°，便于在口腔内操作。

作为优选，所述的接头设置有便于直接安装在混合头的卡接部，接头的开口内径为2.2mm，接头的开口外径为4.2mm。

作为优选，所述的尖头的出口内径为0.7mm，尖头的出口外径为1.4mm。

本实用新型的有益效果：结构设计精巧，便于医生操作，使硅橡胶混合更均匀，挤出流量精准，保证硅橡胶充分渗入解剖软组织细微处，使修复体更精准。

附图说明

下面结合附图和具体实施方式来详细说明本实用新型；

图1为本实用新型的结构示意图；

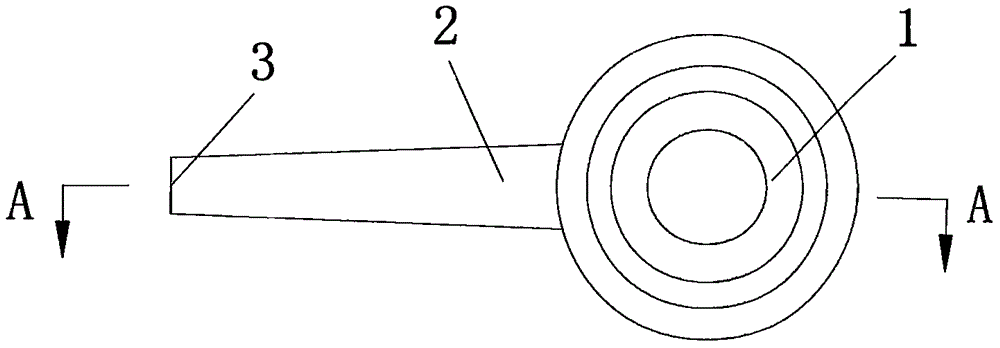

图2为图1的仰视图；

图3为图2中的A-A面剖视图。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

参照图1-3，本具体实施方式采用以下技术方案：一种印模用注射头，包括接头1、弯头2、尖头3，接头1的入口端设置有卡接部4，便于注射头直接安装在混合头上，接头1的出口端设置有弯头2，弯头2的前端为尖头3，接头1、弯头2、尖头3为一体式聚丙烯注塑成型，注射头的长度为24mm。

值得注意的是，所述的弯头2的弯曲度为25°。

值得注意的是，所述的接头1的开口内径为2.2mm，接头1的开口外径为4.2mm。

此外，所述的尖头3的出口内径为0.7mm，尖头3的出口外径为1.4mm。

本具体实施方式使用时与混合头相配合，通过接头1将注射头直接安装在混合头上，弯头2采用入口直径大于出口直径的渐变弯曲结构，此尖嘴设计结构使得挤出硅橡胶软体的流量变小、压力增大，混合也更均匀，而采用弯曲的弯头则更便于牙医在患者口腔内的操作，该注射头适用于成人，可作为口腔科制取精细解剖部位印模时的辅助注射工具使用，注射头结构设计精巧，操作简便，能让硅橡胶流量更精准，具有广阔的市场应用前景。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
