一种可充电式血糖监测设备的制作方法

本实用新型涉及医疗器具领域，具体地说，涉及一种可充电式血糖监测设备。

背景技术：

糖尿病是一种较难治愈的疾病，对于糖尿病患者来说，实施血糖监测对其生活规律、运动、饮食以及合理用药都具有重要的指导意义，并可帮助患者随时发现问题，以便及时就医。

目前现有的血糖监测产品主要是通过光反射法和电化学法进行检测。应用光反射法的产品主要为血糖试纸，其通过试纸上的酶与葡萄糖反应，产生带有颜色的中间产物，并将试纸的反射光的强度转化成葡萄糖浓度；然而其保存和使用条件较为严格，光照、温度、湿度均会影响检测结果的准确性。电化学法利用传感器采集人体内的电流信号，并将其转化为血糖值，其不受光照、温度、湿度条件的影响，使用较为方便，应用潜力较大。然而，市场上的电化学血糖监测设备并无充电功能，连续使用的时间有限，使用过程中如果发生断电便会导致监测失败的；血糖监测设备内部结构精密，电量消耗完毕后需专业人员更换电池，用户无法自行更换。另外，市场上的血糖监测设备并未提供专门的保护或储存装置，储存或携带过程中易造成感应部件的损伤或污染。

因此，亟待提供一种能够随时充电且携带方便安全的血糖监测设备。

技术实现要素：

基于现有技术的不足之处，本实用新型提供一种可充电式血糖监测设备，通过磁吸式充电底座实现对监测仪本体的充电及储存。

本实用新型为了实现上述目的所采取的技术方案是：

一种可充电式血糖监测设备，其特征在于，包括：监测仪本体和充电底座；

所述监测仪本体包括监测仪本体外壳，位于所述监测仪本体外壳内部的数据处理元器件和与所述数据处理元器件电性连接的蓄电池；所述监测仪本体外壳底部设置有第一充电连接孔，所述第一充电连接孔中嵌设有第一充电连接件，并且所述第一充电连接件与所述蓄电池电性连接；所述监测仪本体外壳内底部位置固定安装有第一磁块；

所述充电底座包括充电底座外壳和位于充电底座外壳内部的充电线路板；所述充电底座外壳的上表面设置有与所述第一充电连接孔匹配对应的第二充电连接孔以及与所述第一磁块固定位置相匹配的定位凸起；所述第二充电连接孔中嵌设有第二充电连接件，并且所述第二充电连接件与所述充电线路板电性连接；所述定位凸起内固定有第二磁块，并且所述第一磁块与所述第二磁块的相对面极性相反。

进一步地，所述监测仪本体外壳上开设有传感器安装孔，并且所述传感器安装孔垂直贯穿所述监测仪本体外壳；所述充电底座外壳的上表面设置有与所述传感器安装孔相匹配的固定柱。

进一步地，所述传感器安装孔中设置有垂直的定位凹槽；并且所述充电底座外壳上表面的固定柱侧边设置有与所述定位凹槽相匹配的定位凸槽。

进一步地，所述充电底座外壳上表面设置有与所述监测仪本体外壳底部轮廓相对应的扣合槽。

进一步地，所述充电底座外壳顶部周边设置有卡槽，所述卡槽上罩设有底座盖；并且所述底座盖一端通过连接轴连接于所述充电底座上，底座盖另一端通过卡扣件与所述卡槽扣合。

进一步地，所述充电底座侧边设置有USB接口。

进一步地，所述监测仪本体外壳底部开设有若干个胶贴片安装孔。

有益效果：本实用新型在现有技术的基础上设置了充电结构，监测仪本体与充电底座通过第一充电连接件与第二充电连接件的连接进行充电及数据传输，并通过磁吸、固定柱、定位凹槽、定位凸槽及扣合槽增加监测仪本体与充电底座扣合的准确度和稳定性，进而保证充电及数据传输的稳定性。监测仪本体与充电底座扣合为一体，且加盖底座盖，使其携带与储存更加简单方便。

附图说明

图1所示为本实用新型实施例监测仪本体与充电底座组合状态示意图；

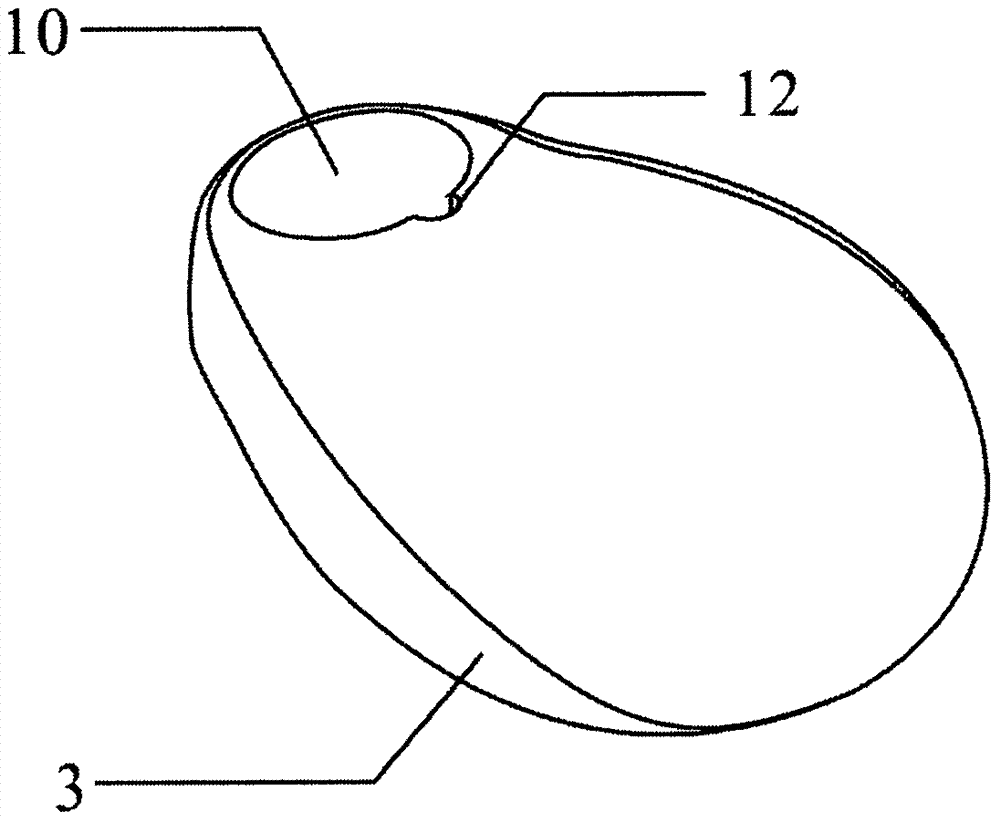

图2所示为本实用新型实施例监测仪本体的结构示意图；

图3所示为本实用新型实施例监测仪本体仰视图；

图4所示为本实用新型实施例充电底座的结构示意图；

附图标记：1.监测仪本体；2.充电底座；3.监测仪本体外壳；4.第一充电连接孔；5.第一充电连接件；6.充电底座外壳；7.第二充电连接孔；8.第二充电连接件；9.定位凸起；10.传感器安装孔；11.固定柱；12.定位凹槽；13.定位凸槽；14.扣合槽；15.卡槽；16.底座盖；17.连接轴；18.卡扣件；19.USB接口；20.胶贴片安装孔。

具体实施方式

下面结合附图及实施例对本实用新型进行进一步详述：

实施例

如图1-4所示，一种可充电式血糖监测设备，包括：监测仪本体1和充电底座2。

监测仪本体1包括监测仪本体外壳3，位于监测仪本体外壳3内部的数据处理元器件和与数据处理元器件电性连接的蓄电池；监测仪本体外壳3底部设置有第一充电连接孔4，第一充电连接孔4中嵌设有第一充电连接件5，并且第一充电连接件5与蓄电池电性连接。

充电底座2包括充电底座外壳6和位于充电底座外壳6内部的充电线路板；充电底座外壳6的上表面设置有与第一充电连接孔4匹配对应的第二充电连接孔7；第二充电连接孔7中嵌设有第二充电连接件8，并且第二充电连接件8与充电线路板电性连接。监测仪本体1扣合于充电底座外壳6上表面后，第一充电连接件5与第二充电连接件8连接，进行充电及数据传输。

监测仪本体外壳3内底部位置固定安装有第一磁块，充电底座外壳6的上表面设置有与第一磁块固定位置相匹配的定位凸起9，定位凸起9内固定有第二磁块，并且第一磁块与第二磁块的相对面极性相反。监测仪本体1与充电底座2扣合时，第一磁块与第二磁块相互吸引，保证监测仪本体1与充电底座2扣合位置对应，扣合紧密。

监测仪本体外壳3上开设有传感器安装孔10，用于安装一次性葡萄糖传感器。传感器安装孔10垂直贯穿监测仪本体外壳3，并且充电底座外壳6的上表面设置有与传感器安装孔10相匹配的固定柱11。监测仪本体1与充电底座2扣合时，将固定柱11置于传感器安装孔10内，方便对齐扣合位置。

进一步地，在传感器安装孔10中设置垂直的定位凹槽12，并于固定柱11侧边设置与定位凹槽12相匹配的定位凸槽13。固定柱11置于传感器安装孔10中，定位凹槽12与定位凸槽13契合，进而对齐扣合位置，增加扣合的稳定性，从而保证第一充电连接件5与第二充电连接件8连接的稳定性。

充电底座外壳6上表面设置有与监测仪本体外壳3底部轮廓相对应的扣合槽14，进一步对齐扣合位置，增加扣合的稳定性。

进一步地，充电底座外壳6顶部周边设置有卡槽15，卡槽15上罩设有透明的底座盖16；并且底座盖16一端通过连接轴17连接于充电底座2上，底座盖16另一端通过卡扣件18与卡槽15扣合。将监测仪本体1与充电底座2扣合后，盖上底座盖16，即方便地实现了对监测仪本体及充电底座的储存和携带。

充电底座2侧边设置有USB接口19，可用于充电及数据传输。

监测仪本体外壳3底部开设有若干个胶贴片安装孔20，用于安装一次性胶贴片，以方便监测仪本体1的佩戴。

本实用新型充电简单方便，充电后可连续使用1个月，保证了血糖监测的可持续进行；监测仪本体1使用完毕后与充电底座2扣合，储存、携带方便。

以上仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅限制于本文所示的实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干修改和润饰也应视为本实用新型的保护范围。
