一种用于扑克牌的电动旋转式发牌装置的制作方法

本发明属于扑克牌类娱乐器材领域，具体地说，它涉及一种用于扑克牌的电动旋转式发牌装置。

背景技术：

扑克牌是一种大众喜闻乐见的传统游戏，在扑克牌的多种玩法中，传统的发牌方式是参加游戏的人围坐桌边依次手动抓牌，或其中一人手握扑克，按人数依次发牌，这两种方式都需要耗费很多的发牌时间，尤其是两副牌合起来玩时，发牌的时间就更长。由于发牌采用手动发牌方式，就会出现误差，也会给娱乐带来一些误会和矛盾。

技术实现要素：

本发明的主要目的在于针对上述问题，提供了一种用于扑克牌的电动旋转式发牌装置。

一种用于扑克牌的电动旋转式发牌装置，包括立轴组件1、壳体组件2、横轴组件3、压牌块4。所述立轴组件1设有立轴10和立轴螺旋齿轮14，立轴10竖直固定于桌面上；壳体组件2套装在立轴组件1上，壳体组件2设有电机22、电池盒25和压牌块导向孔203，所述电机22设有直齿轮221；横轴组件3水平安装在壳体组件2的侧面，且与立轴组件1呈三维空间垂直关系，横轴组件3设有横轴螺旋齿轮34、捻牌轮33和冠齿轮35，所述横轴螺旋齿轮34与立轴螺旋齿轮14相啮合，冠齿轮35与直齿轮221相啮合；所述压牌块4上设有导向杆41。

游戏时，将洗好的扑克51放置在壳体组件2上，压牌块4通过导向杆41插入压牌块导向孔203中，同时压紧洗好的扑克51，打开电源开关24，电机22通过直齿轮221带动冠齿轮35，继而带动横轴组件3旋转，横轴螺旋齿轮34自转的同时受齿轮啮合作用，带动壳体组件2、横轴组件3、压牌块4围绕固定不动的立轴10公转，位于横轴螺旋齿轮34两侧的捻牌轮33在自转时，利用表面的摩擦力带动洗好的扑克51中最下方的一张扑克52运动并脱离壳体组件2，散落在预定位置，形成分发好的牌堆53，实现了快速自动发牌的目的。

进一步限定的技术方案如下：

所述立轴组件1包括立轴10、吸盘11、立轴轴承12、立轴垫环13和立轴螺旋齿轮14。所述立轴10底部端面安装有吸盘11，立轴10由下向上依次安装了立轴轴承12、立轴垫环13和立轴螺旋齿轮14；所述吸盘11用于使立轴10与牌桌固定，立轴轴承12选用角接触球轴承，承受一定的自上而下的轴向力；立轴螺旋齿轮14通过顶丝固定在立轴10上，与立轴10无相对转动；在使用过程中，立轴10及立轴上固定连接的吸盘11、立轴轴承12內圈、立轴垫环13、立轴螺旋齿轮14均保持静止状态，立轴轴承12外圈与壳体组件2一起旋转。

所述壳体组件2包括壳体20、夹牌板21、电机22、接触开关26、电源开关24和电池盒25。所述壳体20为注塑结构件，其上面为一长方形平板，所述壳体20前方平板的长边上伸出两个立筋，两个立筋上分别设有横轴轴承孔202；所述平板上装有2件夹牌板21，其结构设计为薄钢板折弯成“几”字形，薄钢板厚度取0.3～1.5mm，“几”字形产生弹性变形，非工作状态下两个夹牌板21内侧呈v形夹角，在底部距离最近，小于扑克牌的宽度2～5mm，外侧的的折弯边上设有圆形通孔，通过此通孔由螺钉安装在平板上；所述平板上设有两个压牌块导向孔203，用于安装导向杆41，并保证压牌块4不在运动中倾覆；所述平板的上平面中间位置设有扑克定位标识204。壳体20的一侧且位于所述平板的下方装有电机22和电源开关24，所述的电机22上装有直齿轮221，直齿轮221与横轴组件上的冠齿轮35啮合；壳体20另一侧平板下方装有接触开关26，所述的接触开关26的触头通过平板上的镂空探出平板平面3mm，用于检测洗好的扑克51是否发完；壳体20后方装有电池盒25；壳体20下面中心部位设有镂空的圆柱状孔，圆柱状孔在所述两个立筋的一侧设有一个长方形缺口，圆柱状孔下端设有立轴轴承孔201，立轴轴承12安装在此处，且立轴螺旋齿轮14从所述长方形缺口中探出，并与横轴螺旋齿轮34啮合。

所述横轴组件3包括横轴30、两个轴用挡圈31、两个横轴轴承32、两个捻牌轮33、横轴螺旋齿轮34和冠齿轮35；横轴螺旋齿轮34轴肩上设有顶丝孔，用紧定螺钉通过此顶丝孔将横轴螺旋齿轮34紧固在横轴30轴向中间部位，由此中间部位向两侧依次对称的安装了两个捻牌轮33、两个横轴轴承32、两个轴用弹性挡圈31；其中一侧的捻牌轮33与横轴轴承32之间安装冠齿轮35，用于电机22输出轴和横轴组件3之间的传动，两个横轴轴承32的外圈与壳体20的两个立筋上的横轴轴承孔202为过渡配合；捻牌轮33上覆有摩擦材料，它与所述洗好的扑克51中最下方一张扑克52相接触。

所述的压牌块4为“凸”字型，前部宽度比扑克窄10mm，不能压到接触开关26触点，后部宽度比扑克宽20mm，导向杆41不会与扑克干涉；压牌块4上的导向杆41与导向孔203之间为间隙配合。

所述的立轴螺旋齿轮14和横轴螺旋齿轮34的传动比取值范围为2:1～4:1，当传动比设定为2:1时，本发明游戏人数为二～四人，本发明的扑克定位标识204为三条线，且分别对应分发的牌堆数量是二、三、四堆；当传动比设定为3:1时，本发明游戏人数为三～六人，本发明的扑克定位标识204为四条线，且分别对应分发的牌堆数量是三、四、五、六堆；当传动比设定为4:1时，本发明游戏人数为四～八人，本发明的扑克定位标识204为五条线，且分别对应分发的牌堆数量是四、五、六、七、八堆。

所述的电池盒25内设有2节7号电池，电池正极线经过电源开关24、接触开关26连接到电机22正极，电池负极线直接连接到电机22负极；所述的接触开关26为常开接线，触点按下时表明还有扑克，线路接通，触电弹起表明扑克已经发完，线路断开，装置自动停止。

所述电机22为有刷直流电机，额定电压为3v，额定功率为5w，额定输出转速为240rpm。

所述压牌块4的重量为200g～500g。

本发明的有益技术效果是：

（1）自动发牌，使用户从乏味的抓牌中解放出来，享受更加轻松的游戏体验。

（2）效率高，比传统的发牌或抓牌节约时间。

（3）暂用空间小，便于使用和收放。

（4）发牌一致性好，避免了手动发牌或抓牌造成的误差。

（5）成本低廉，易于推广应用。

附图说明

附图1为本发明结构外形示意图。

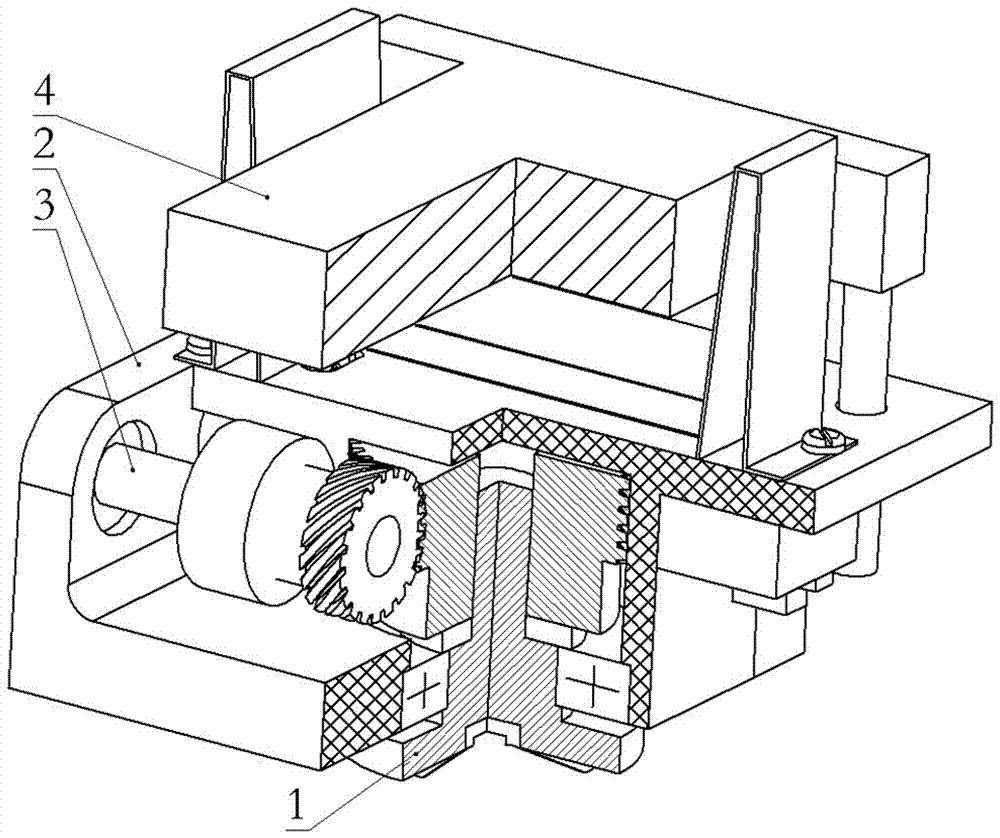

附图2为本发明内部结构剖面示意图。

附图3为本发明立轴组件示意图。

附图4为本发明壳体组件后侧方向示意图。

附图5为本发明壳体组件前侧方向示意图。

附图6为本发明横轴组件示意图。

附图7为本发明压压牌块示意图。

附图8为本发明4人游戏时的示意图。

附图9为本发明2人游戏时的示意图。

附图10本发明电路图。

上图中序号：

立轴组件1、立轴10、吸盘11、立轴轴承12、立轴垫环13、立轴螺旋齿轮14；

壳体组件2、壳体20、夹牌板21、电机22、直齿轮221、电源开关24、电池盒25、接触开关26、立轴轴承孔201、横轴轴承孔202、压牌块导向孔203、扑克定位标识204；

横轴组件3、横轴30、轴用挡圈31、横轴轴承32、捻牌轮33、横轴螺旋齿轮34、冠齿轮35；

压牌块4、压牌块导向杆41；

桌面5、洗好的扑克51、最下方的一张扑克52、分发好的牌堆53。

具体实施方式

下面结合附图，通过实施例对本发明作进一步地说明。

参见图1、图2，本一种用于扑克牌的电动旋转式发牌装置，包括立轴组件1、壳体组件2、横轴组件3、压牌块4。

参见图3，立轴组件1包括立轴10、吸盘11、立轴轴承12、立轴垫环13和立轴螺旋齿轮14。所述立轴10底部端面安装有吸盘11，立轴10由下向上依次安装了立轴轴承12、立轴垫环13和立轴螺旋齿轮14；所述吸盘11用于使立轴10与牌桌固定，立轴轴承12选用角接触球轴承，承受一定的自上而下的轴向力；立轴螺旋齿轮14通过顶丝固定在立轴10上，与立轴10无相对转动；在使用过程中，立轴10及立轴上固定连接的吸盘11、立轴轴承12內圈、立轴垫环13、立轴螺旋齿轮14均保持静止状态，立轴轴承12外圈与壳体组件2一起旋转。

参见图4和图5，壳体组件2包括壳体20、夹牌板21、电机22、接触开关26、电源开关24和电池盒25。所述壳体20为注塑结构件，其上面为一长方形平板，所述壳体20前方平板的长边上伸出两个立筋，两个立筋上分别设有横轴轴承孔202；所述平板上装有2件夹牌板21，其结构设计为薄钢板折弯成“几”字形，薄钢板厚度取0.5mm，“几”字形产生弹性变形，非工作状态下两个夹牌板21内侧呈v形夹角，在底部距离最近，小于扑克牌的宽度4mm，外侧的的折弯边上设有圆形通孔，通过此通孔由螺钉安装在平板上；所述平板上设有两个压牌块导向孔203，用于安装导向杆41，并保证压牌块4不在运动中倾覆；所述平板的上平面中间位置设有扑克定位标识204。壳体20的一侧且位于所述平板的下方装有电机22和电源开关24，所述的电机22上装有直齿轮221，直齿轮221与横轴组件上的冠齿轮35啮合；壳体20另一侧平板下方装有接触开关26，所述的接触开关26的触头通过平板上的镂空探出平板平面3mm，用于检测洗好的扑克51是否发完；壳体20后方装有电池盒25；壳体20下面中心部位设有镂空的圆柱状孔，圆柱状孔在所述两个立筋的一侧设有一个长方形缺口，圆柱状孔下端设有立轴轴承孔201，立轴轴承12安装在此处，且立轴螺旋齿轮14从所述长方形缺口中探出，并与横轴螺旋齿轮34啮合。

参见图6，横轴组件3包括横轴30、两个轴用挡圈31、两个横轴轴承32、两个捻牌轮33、横轴螺旋齿轮34和冠齿轮35；横轴螺旋齿轮34轴肩上设有顶丝孔，用紧定螺钉通过此顶丝孔将横轴螺旋齿轮34紧固在横轴30轴向中间部位，由此中间部位向两侧依次对称的安装了两个捻牌轮33、两个横轴轴承32、两个轴用弹性挡圈31；其中一侧的捻牌轮33与横轴轴承32之间安装有和直齿轮221啮合的冠齿轮35，用于电机22输出轴和横轴组件3之间的传动，两个横轴轴承32的外圈与壳体20的两个立筋上的横轴轴承孔202为过渡配合；捻牌轮33上覆有摩擦材料，它与所述洗好的扑克51中最下方一张扑克52相接触。

参见图7，所述的压牌块4为“凸”字型，前部宽度比扑克窄10mm，不能压到接触开关26触点，后部宽度比扑克宽20mm，导向杆41不会与扑克干涉；压牌块4上的导向杆41与导向孔203之间为间隙配合。所述压牌块4的重量为300g，压牌块4配合2件夹牌板21夹紧洗好的扑克51，发牌过程中，随着洗好的扑克51减少，压牌块4因重力作用而下沉，保持扑克始终处于压紧状态。

参见图10，内设有2节7号电池，电池正极线经过电源开关24、接触开关26连接到电机22正极，电池负极线直接连接到电机22负极。所述的接触开关26为常开接线，触点按下时表明还有扑克，线路接通，触电弹起表明扑克已经发完，线路断开，装置自动停止。所述电机22为有刷直流电机，额定电压为3v，额定功率为5w,额定输出转速为240rpm。

所述的立轴螺旋齿轮14和横轴螺旋齿轮34的传动比取值范围为2:1～4:1，当传动比设定为2:1时，本发明游戏人数为二～四人，本发明的扑克定位标识204为三条线，且分别对应分发的牌堆数量是二、三、四堆；当传动比设定为3:1时，本发明游戏人数为三～六人，本发明的扑克定位标识204为四条线，且分别对应分发的牌堆数量是三、四、五、六堆；当传动比设定为4:1时，本发明游戏人数为四～八人，本发明的扑克定位标识204为五条线，且分别对应分发的牌堆数量是四、五、六、七、八堆。

游戏时，将洗好的扑克51放置在壳体组件2上，压牌块4通过导向杆41插入压牌块导向孔203中，同时压紧洗好的扑克51，打开电源开关24，电机22通过直齿轮221带动冠齿轮35，继而带动横轴组件3旋转，横轴螺旋齿轮34自转的同时受齿轮啮合作用，带动壳体组件2、横轴组件3、压牌块4围绕固定不动的立轴10公转，位于横轴螺旋齿轮34两侧的捻牌轮33在自转时，利用表面的摩擦力带动洗好的扑克51中最下方的一张扑克52运动并脱离壳体组件2，散落在围绕立轴10公转轨道上的预定位置，形成分发好的牌堆53，实现了快速自动发牌的目的。

本实施例中，安装在电机22上的直齿轮221为16齿，安装在横轴30上的冠齿轮35为32齿，传动比为2:1，横轴螺旋齿轮134为13齿，立轴螺旋齿轮114为26齿，传动比为2:1，总传动比为4:1。电机22转速为240rpm，所以直齿轮221每秒转四圈，横轴组件3每秒自转两圈，横轴组件3、壳体组件2、压牌块4每秒围绕立轴10公转一圈。捻牌轮33直径24毫米，每公转一圈，捻牌轮33自转两圈，即可捻出最下方一张扑克52等同其2倍周长约150.7毫米的距离。本实施例游戏人数为二～四人，此时扑克定位标识204为三条线，且分别对应分发的牌堆数量是二、三、四堆。

参见图8，4人游戏时，首先利用所述吸盘11将本发明固定在桌面5上，将洗好的扑克51放置两个夹牌板21之间，并将洗好的扑克51后端面与定位标识204为4的位置对齐，放上压牌块4。操作者打开电源开关24，由于洗好的扑克51压下了接触开关26，电路导通，电机通过直齿轮221和冠齿轮35带动横轴组3件旋转，横轴组件3受相互啮合的横轴螺旋齿轮134、立轴螺旋齿轮114的作用，在自传的同时带动横轴组件3、壳体组件2、压牌块4围绕立轴10公转，捻牌轮33利用摩擦力带动洗好的扑克51中最下方的一张扑克52运动并达到预定的分发好的4个牌堆53，直至洗好的扑克51全部发出，接触开关26弹起，电路断开，操作者关闭电源开关24，发牌过程结束，实现了快速发牌的目的。

参见图9，2人游戏时，首先利用所述吸盘11将本发明固定在桌面5上，将洗好的扑克51放置两个夹牌板21之间，并将洗好的扑克51后端面与定位标识204为2的位置对齐，放上压牌块4。操作者打开电源开关24，由于洗好的扑克51压下了接触开关26，电路导通，电机通过直齿轮221和冠齿轮35带动横轴组3件旋转，横轴组件3受相互啮合的横轴螺旋齿轮134、立轴螺旋齿轮114的作用，在自传的同时带动横轴组件3、壳体组件2、压牌块4围绕立轴10公转，捻牌轮33利用摩擦力带动洗好的扑克51中最下方的一张扑克52运动并达到预定的分发好的2个牌堆53，直至洗好的扑克51全部发出，接触开关26弹起，电路断开，操作者关闭电源开关24，发牌过程结束，实现了快速发牌的目的。

以上内容并非对本发明的结构、形状作任何形式上的限制。凡是依据本发明的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本发明技术方案的范围内。
