一种影视特效喷射器的制作方法

本实用新型属于影视用具技术领域，尤其涉及一种影视特效喷射器。

背景技术：

随着科学技术的不断进步，电影行业也在飞快的发展，但是随着电影的不断增多，电影中的特效变得不可避免，所以发明一种影视特效喷射器显得尤为必要。

现有的特效喷射器还存在着不方便移动，智能化程度低，不方便根据舞台的高低进行调节的问题。

因此，发明一种影视特效喷射器显得非常必要。

技术实现要素：

本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：一种影视特效喷射器包括气泵，喷纸箱，控制装置，法兰盘，调节装置，移动结构，传感器和通气管，所述的气泵安装在调节装置的上部；所述的喷纸箱安装在法兰盘的上部；所述的调节装置安装在移动结构的上部中间位置；所述的传感器安装在通气管的内部；所述的通气管设置在法兰盘的上部；所述的控制装置包括阀门，连接管，显示器，控制器，报警器，控制开关和控制箱，所述的阀门安装在连接管上，所述的连接管一端连接通气管，另一端与控制箱相连接；所述的显示器安装在控制器的上部；所述的控制器安装在控制箱内；所述的报警器安装在控制开关的右侧。

本实用新型还可以采用如下技术措施。

所述的调节装置包括托盘，液压杆，液压缸和液压开关，所述的托盘固定在液压杆的上部；所述的液压杆安装在液压缸的上部；所述的液压开关安装在液压缸上。

所述的移动结构包括推手，连接杆，底座和底轮，所述的推手通过连接杆与底座相连接；所述的底轮安装在底座的下部。

所述的控制器具体采用单片机控制器，有利于提高智能化程度，方便使用，降低生产成本。

所述的传感器具体采用气压传感器，配合显示器的设置，有利于方便工作人员知道通气管内的信息情况。

所述的喷纸箱具体采用钢化玻璃箱，有利于方便观察喷纸箱内纸片的数量多少。

所述的阀门具体采用电磁阀门，有利于方便控制通气管内气体的流动速度。

与现有技术相比，本实用新型具有如下有益效果：

本实用新型具有的优点和积极效果是：本实用新型通过单片机控制器的设置，有利于提高智能化程度，方便使用，降低生产成本，通过气压传感器和显示器的设置，有利于方便工作人员知道通气管内的信息情况，通过钢化玻璃箱的设置，有利于方便观察喷纸箱内纸片的数量多少，通过电磁阀门的设置，有利于方便控制通气管内气体的流动速度。

附图说明

图1是本实用新型实施例提供的结构示意图。

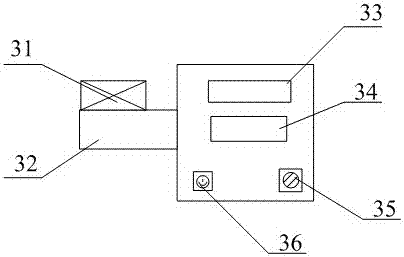

图2是本实用新型实施例提供的控制装置的结构示意图。

图3是本实用新型实施例提供的调节装置的结构示意图。

图4是本实用新型实施例提供的移动结构的结构示意图。

图中：

1-气泵，2-喷纸箱，3-控制装置，31-阀门，32-连接管，33-显示器，34-控制器，35-报警器，36-控制开关，37-控制箱，4-法兰盘，5-调节装置，51-托盘，52-液压杆，53-液压缸，54-液压开关，6-移动结构，61-推手，62-连接杆，63-底座，64-底轮，7-传感器，8-通气管。

具体实施方式

以下结合附图对本实用新型做进一步描述：

实施例：

如附图1至附图3所示

本实用新型提供一种影视特效喷射器包括气泵1，喷纸箱2，控制装置3，法兰盘4，调节装置5，移动结构6，传感器7和通气管8，所述的气泵1安装在调节装置5的上部；所述的喷纸箱2安装在法兰盘4的上部；所述的调节装置5安装在移动结构6的上部中间位置；所述的传感器7安装在通气管8的内部；所述的通气管8设置在法兰盘4的上部；所述的控制装置3包括阀门31，连接管32，显示器33，控制器34，报警器35，控制开关36和控制箱37，所述的阀门31安装在连接管32上，所述的连接管32一端连接通气管8，另一端与控制箱37相连接；所述的显示器33安装在控制器34的上部；所述的控制器34安装在控制箱37内；所述的报警器35安装在控制开关36的右侧。

本实用新型还可以采用如下技术措施。

所述的调节装置5包括托盘51，液压杆52，液压缸53和液压开关54，所述的托盘51固定在液压杆52的上部；所述的液压杆52安装在液压缸53的上部；所述的液压开关54安装在液压缸53上。

所述的移动结构6包括推手61，连接杆62，底座63和底轮64，所述的推手61通过连接杆62与底座63相连接；所述的底轮64安装在底座63的下部。

所述的控制器34具体采用单片机控制器，有利于提高智能化程度，方便使用，降低生产成本。

所述的传感器7具体采用气压传感器，配合显示器的设置，有利于方便工作人员知道通气管8内的信息情况。

所述的喷纸箱2具体采用钢化玻璃箱，有利于方便观察喷纸箱2内纸片的数量多少。

所述的阀门31具体采用电磁阀门，有利于方便控制通气管8内气体的流动速度。

工作原理

本实用新型的工作原理：打开喷纸箱2将纸片放进其内部，利用气泵1将向喷纸箱2内进行吹气，传感器7会将通气管8内的气体流动信息情况显示到显示器33上，通过控制器34控制阀门31控制通气管8的气体的流动情况，通过推手61和底轮64的配合可以将安装在底座63上的喷射器移动。

利用本实用新型所述的技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入实用新型的保护范围。
