一种学生公寓床配套仰卧起坐简易装置的制作方法

本实用新型涉及一种健身器材,具体是一种学生公寓床配套仰卧起坐简易装置。

背景技术：

随着社会的不断发展，人们的生活节奏越来越快，学生的升学压力和就业压力越来越大，可以用来专门锻炼身体的时间越来越少，宿舍活动空间非常有限，如果去固定锻炼身体的场所，则会浪费很多时间在来去的路途中，尤其是羽毛球馆、游泳馆等场所还需要按小时收费，大部分学生承担不起这样的开支，跑步锻炼，受时间、场地、以及天气的影响较大，且占用时间较长。随着科技快速发展，跑步机、按摩椅等家庭器材越来越多，但由于跑步机等健身器材价格昂贵且本身占地面积大，不适合在学生公寓宿舍使用。

传统做仰卧起坐锻炼必须要有人协助一起训练才好，另外原有的仰卧起坐健身器材价格比较昂贵，且占用一定空间位置，锻炼时间也受到一定限制等等。

技术实现要素：

本实用新型的目的是针对现有技术的不足，而提供一种学生公寓床配套仰卧起坐简易装置。这种装置安装容易、成本低廉、不占用宿舍空间、简单实用、锻炼不受限制，能够满足学生学习锻炼两不误，是一种很好的锻炼装置。

实现本实用新型目的的技术方案是：

一种学生公寓床配套仰卧起坐简易装置，包括竖直设置在床的护栏上的第一直杆和第二直杆，与现有技术不同的是，还包括

扣件，所述扣件包括第一扣件和第二扣件，所述第一扣件可拆卸式设置在第一直杆上，第二扣件可拆卸式设置在第二直杆上；

主杆，所述主杆通过第一扣件和第二扣件可拆卸式设置在所述第一直杆和第二直杆上；

所述主杆可在第一直杆和第二直杆上上下移动以改变主杆到床面的距离。

包括保护拉绳，所述保护拉绳设置在主杆上。

所述保护拉绳包括第一保护拉绳和第二保护拉绳，所述第一保护拉绳、第二保护拉绳分别设置在直杆的两端部。

包括盖帽，所述盖帽分别设置在主杆的两端端头部。

所述的扣件包括两个结构相同的夹具，所述夹具包括连接座和弧形夹板，所述弧形夹板的一端与所述连接座的一端铰接，弧形夹板的另一端通过螺栓与连接座的另一端连接；

所述两个夹具的连接座通过螺杆连接形成扣件。

所述连接座相对于弧形夹板的位置处为凹弧。

学生锻炼时可以根据每个人的身材、手脚大小不同将主杆上下调节到需要的位置，灵活固定在床头或床尾护栏的第一直杆、第二直杆上就可以了。

这种装置安装容易、成本低廉、不占用宿舍空间、简单实用、锻炼不受限制，能够满足学生学习锻炼两不误，是一种很好的锻炼装置。

附图说明

图1为实施例的结构示意图；

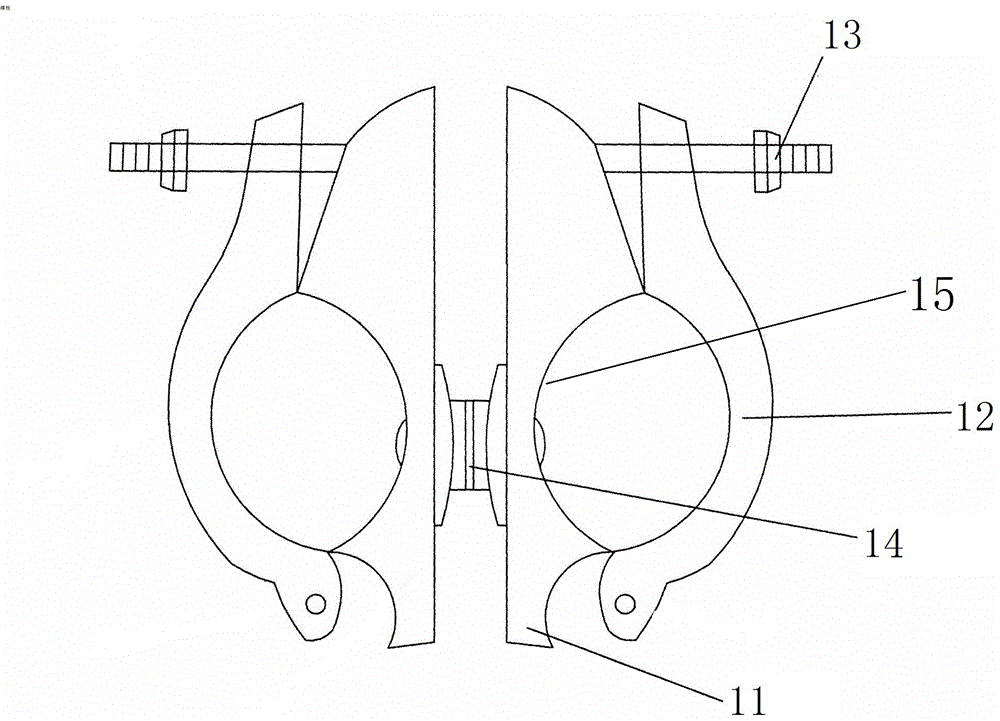

图2为图1中第一扣件的结构示意图。

图中，1.主杆 2.第一扣件 3.第二扣件 4.第一盖帽 5.第二盖帽 6.第一直管 7.第二直管 8.第一保护拉绳 9.第二保护拉绳 10.护栏 11.连接座 12.弧形夹板 13.螺栓 14.螺杆 15.凹弧。

具体实施方式

下面结合附图和实施例对本实用新型内容作进一步的阐述，但不是对本实用新型的限定。

实施例：

参照图1，一种学生公寓床配套仰卧起坐简易装置，包括竖直设置在床的护栏上的第一直杆6和第二直杆7，还包括

扣件，所述扣件包括第一扣件2和第二扣件3，所述第一扣件2可拆卸式设置在第一直杆6上，第二扣件3可拆卸式设置在第二直杆7上；

主杆1，所述主杆1通过第一扣件2和第二扣件3可拆卸式设置在所述第一直杆6和第二直杆7上；

所述主杆1可在第一直杆6和第二直杆7上上下移动以改变主杆1到床面的距离。

主杆1用于仰卧起坐时固定脚部，为本装置的主体。

包括保护拉绳，所述保护拉绳设置在主杆1上。

所述保护拉绳包括第一保护拉绳8和第二保护拉绳9，所述第一保护拉绳8、第二保护拉绳9分别设置在直杆1的两端部。保护拉绳的作用是使用者可以用手拉着保护拉绳，锻炼效果更好，同时也是能起到保护作用。

包括盖帽，所述盖帽分别设置在主杆1的两端端头部，盖帽用来盖住主杆的两端，保护主杆1两端以避免使用者运动时碰到发生意外伤害。本例中盖帽包括第一盖帽4和第二盖帽5，第一盖帽4和第二盖帽5分别设置在主杆1的两端端头部。

参照图2，所述的扣件包括两个结构相同的夹具，所述夹具包括连接座11和弧形夹板12，所述弧形夹板12的一端与所述连接座11的一端铰接，弧形夹板12的另一端通过螺栓13与连接座11的另一端连接；

所述两个夹具的连接座通过螺杆14连接形成扣件。

所述连接座11相对于弧形夹板12的位置处为凹弧15。

一个扣件包含了两个夹具，其中一个夹具用来夹住、固定主杆1，另一个夹具用来夹住第一直杆6或第二直杆7，将主杆1固定在直杆上。

首先将第一扣件2中的一个夹具、第二扣件3中的一个夹具夹住主杆1，移动第一扣件2和第二扣件3在主杆1上的位置，使得两个扣件在主杆1上的位置基本对称，然后将第一扣件2中的另一个夹具、第二扣件3中的另一个夹具夹住学生公寓床床头或床尾护栏10的第一直杆6、第二直杆7，通过旋转调节扣件的一边使得第一直杆6或第二直杆7刚好在连接座11的凹弧15处，盖好弧形夹板12夹住第一直杆6或第二直杆7，然后卡好螺栓13，再根据自己脚的大小调节好主杆1的高度，最后拧紧螺栓13。

这种仰卧起坐简易装置克服了传统体育课上做仰卧起坐锻炼时，必须要有人协助才能进行训练的缺点，克服了现有仰卧起坐健身器材价格比较昂贵，又占用较大的空间位置，且锻炼时间受到限制的缺点。安装操作简单，不占用多余的地方，价格低廉，相邻的两位同学可以共用一个，睡在床上就可以锻炼身体，使用方便。
