新型积木的制作方法

本实用新型涉及积木玩具技术领域，尤其涉及一种可快速组装的新型积木。

背景技术：

乐高积木是由丹麦的奥利-柯克-克里斯琴森(Ole Kirk Christiansen)发明的一种塑料积木，一面有凸粒，另一面有可嵌入凸粒的凹槽。传统的积木类玩具多为类似于乐高类型的，积木块之间紧配连接为主，在组装时需要对位安装，组装方式比较局限，同时由于积木大多为堆叠或嵌入形式，其对使用场地有较大的限制，只能在地面或者桌面等平面上使用。

技术实现要素：

本实用新型的目的在于提供一种新型积木，其积木块之间的连接更加容易和自由，不需要对位安装，组装更为个性化和自由化，且对使用场地无限制。

为达此目的，本实用新型采用以下技术方案：

提供一种新型积木，包括至少两个积木块，相邻所述积木块之间通过双面吸盘连接。

作为新型积木的一种优选方案，所述双面吸盘包括第一吸盘和第二吸盘，所述第一吸盘和所述第二吸盘之间通过连接部连接，在所述连接部处插接有用于防止相邻所述积木块晃动的插卡件。

通过设置插卡件，可以利用此插卡件与双面吸盘的连接部插接时对第一吸盘和第二吸盘进行挤压，使吸盘内的负压加大，进一步增加吸盘的吸力。

作为新型积木的一种优选方案，所述插卡件包括本体以及设置在所述本体上的插口，所述插口包括限位部和与其连通的导向部，所述限位部与所述连接部过盈配合，所述导向部的开口的尺寸大于所述连接部的直径。

通过将插口的限位部设置为与连接部过盈配合，可以使插卡件与双面吸盘的连接部插接时，能与所述连接部紧密配合，防止插卡件与双面吸盘之间的连接出现松动，而将导向部的开口的尺寸设置为大于连接部的直径，是为了方便连接部由导向部插入并最终能被插入至限位部内。

作为新型积木的一种优选方案，所述插口处设置有与所述连接部对应的凸起，所述凸起朝向所述连接部的一端设置有圆弧倒角。

通过在凸起朝向连接部的一端设置圆弧倒角，可以有效防止连接部在插入到插口内时表面出现损伤，延长双面吸盘的使用寿命。

作为新型积木的一种优选方案，当所述插卡件插入到所述双面吸盘内时，所述本体相对的两侧分别与相邻所述积木块的表面紧贴。

由于双面吸盘通常采用橡胶等软质材料制成，因此将插卡件的本体相对的两侧与积木块的表面紧贴，可以有效防止相邻的积木块之间发生晃动。

作为新型积木的一种优选方案，所述凸起一侧设置有容纳所述第一吸盘的第一凹槽，所述凸起的另一侧设置有容纳所述第二吸盘的第二凹槽。

作为新型积木的一种优选方案，所述导向部呈锥形设置，其具有设置所述开口的第一端和与所述限位部连接的第二端，所述导向部的尺寸由所述第一端朝向所述第二端逐渐变小。

本实用新型的有益效果：本实用新型的新型积木通过将双面吸盘作为两个积木块之间的连接媒介，把两个积木块连接在一起，使得积木块之间的连接更为容易和自由，不需要对位安装，使组装更为个性化和自由化，同时还能通过双面吸盘将积木吸附于任何使用场地，减少对使用场地的限制，且此新型积木结构简单，跳出了乐高玩具的结构，为积木玩具的研发提供了一个新的方向。

附图说明

图1为本实用新型实施例所述的新型积木的立体示意图。

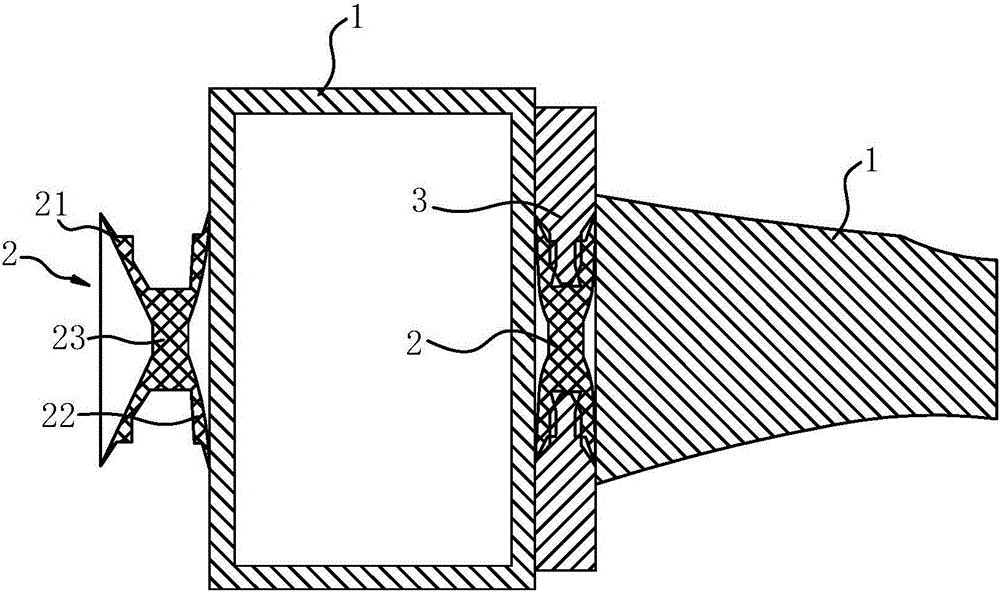

图2为本实用新型实施例所述的新型积木的剖视示意图。

图3为本实用新型实施例所述的新型积木的分解示意图。

图4为本实用新型实施例所述的新型积木的插卡件的结构示意图。

图5为图4的A-A剖视示意图。

图1至5中：

1、积木块；2、双面吸盘；21、第一吸盘；22、第二吸盘；23、连接部；3、插卡件；31、本体；32、插口；321、限位部；322、导向部；33、凸起；34、第一凹槽；35、第二凹槽。

具体实施方式

下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。

如图1至3所示，本实用新型实施例提供的新型积木，包括至少两个积木块1，相邻积木块1之间通过双面吸盘2连接。通过将双面吸盘2作为两个积木块1之间的连接媒介，把两个积木块1连接在一起，使得积木块1之间的连接更为容易和自由，不需要对位安装，使组装更为个性化和自由化，同时还能通过双面吸盘2将积木吸附于任何使用场地，减少对使用场地的限制，且此新型积木结构简单，跳出了乐高玩具的结构，为积木玩具的研发提供了一个新的方向。

双面吸盘2包括第一吸盘21和第二吸盘22，第一吸盘21和第二吸盘22之间通过连接部23连接，在连接部23处插接有用于防止相邻积木块1晃动的插卡件3。通过设置插卡件3，可以利用此插卡件3与双面吸盘2的连接部23插接时对第一吸盘21和第二吸盘22进行挤压，使吸盘内的负压加大，进一步增加吸盘的吸力。

如图4和5所示，插卡件3包括本体31以及设置在本体31上的插口32，插口32包括限位部321和与其连通的导向部322，限位部321与连接部23过盈配合，导向部322的开口的尺寸大于连接部23的直径。通过将插口32的限位部321设置为与连接部23过盈配合，可以使插卡件3与双面吸盘2的连接部23插接时，能与连接部23紧密配合，防止插卡件3与双面吸盘2之间的连接出现松动，而将导向部322的开口的尺寸设置为大于连接部23的直径，是为了方便连接部23由导向部322插入并最终能被插入至限位部321内。

插口32处设置有与连接部23对应的凸起33，凸起33朝向连接部23的一端设置有圆弧倒角。通过在凸起33朝向连接部23的一端设置圆弧倒角，可以有效防止连接部23在插入到插口32内时表面出现损伤，延长双面吸盘2的使用寿命。

在本实施例中，当插卡件3插入到双面吸盘2内时，本体31相对的两侧分别与相邻积木块1的表面紧贴。由于双面吸盘2通常采用橡胶等软质材料制成，因此将插卡件3的本体31相对的两侧与积木块1的表面紧贴，可以有效防止相邻的积木块1之间发生晃动。具体的，凸起33一侧设置有容纳第一吸盘21的第一凹槽34，凸起33的另一侧设置有容纳第二吸盘22的第二凹槽35。当双面吸盘2两端分别吸附一个积木块1时，插卡件3插入到双面吸盘2内，此时，第一吸盘21被挤压同时被限制在第一凹槽34内，且不凸出于第一凹槽34，第二吸盘22被挤压同时被限制在第二凹槽35内，且不凸出于第二凹槽35，此时，插卡件3的两侧面与积木块1的表面紧紧贴合。

导向部322呈锥形设置，其具有设置开口的第一端和与限位部321连接的第二端，导向部322的尺寸由第一端朝向第二端逐渐变小。

于本实用新型的描述中，需要理解的是，术语“第一”、“第二”，仅仅用于在描述上加以区分，并没有特殊的含义。

需要声明的是，上述具体实施方式仅仅为本实用新型的较佳实施例及所运用技术原理，在本实用新型所公开的技术范围内，任何熟悉本技术领域的技术人员所容易想到的变化或替换，都应涵盖在本实用新型的保护范围内。
