一种俯卧撑支架的制作方法

本实用新型涉及健身器材技术领域，具体为一种俯卧撑支架。

背景技术：

健身是一种体育项目，如各种徒手健美操、韵律操、形体操以及各种自抗力动作，体操可以增强力量、柔韧性，增加耐力，提高协调，控制身体各部分的能力，从而使身体强健，俯卧撑就是众多健身项目中的一种，俯卧撑主要锻炼上肢、腰部及腹部的肌肉，尤其是胸肌，在做俯卧撑过程中手需要长时间接触地面，容易损伤手，所以在俯卧撑健身中，就需要用到俯卧撑支架，常见的俯卧撑支架采用是金属管焊接或弯折后套上海绵套制作而成，不仅结构简单，而且功能单一，不能满足人们的使用需求。

技术实现要素：

本实用新型的目的在于提供一种俯卧撑支架，以解决上述背景技术中提出的结构简单，功能单一问题。

为实现上述目的，本实用新型提供如下技术方案：一种俯卧撑支架，包括把手、底座、上底座、中底座、下底座、锂电池、电源开关和扬声器，所述把手固定连接有支撑杆，所述底座上方连接有支撑杆，且底座通过支撑杆与把手相连接，所述上底座内部上方固定安装有液晶触摸屏，所述中底座上方连接有压力传感器，且中底座通过压力传感器与上底座相连接，所述下底座上方两侧固定安装有减震装置，且下底座通过减震装置与中底座相连接，所述锂电池上固定安装有充电接口，且锂电池与微处理器电性输出连接，所述电源开关与锂电池相连接，所述扬声器左侧固定设置有微处理器，所述微处理器与扬声器电性输出连接。

优选的，所述把手为可拆卸装置。

优选的，所述底座为圆盘形状，且底座下方固定安装有防滑胶垫。

优选的，所述上底座和中底座为一个整体。

优选的，所述减震装置内部设置有弹力弹簧。

与现有技术相比，本实用新型的有益效果是：该俯卧撑支架底座下方设置有防滑胶垫，且底座为圆盘形状，底座与地面接触面积大，在防滑胶垫的作用下，抓地力更强，可以有效的防止在做俯卧撑过程出现打滑的现象，人们在做俯卧撑过程，该支架可以记录下人们在一定的时间内做的俯卧撑个数，并且可以对这些数据进行处理和分析，方便人们进行合理的调整，有效的提高健身效果，由于长时间使用，把手可能会出现磨损的现象，定期通过更换把手，很提高舒适度，底座内部分为三层，且上、中底座为一个整体，与下底座支架设置有减震装置，且减震装置内部设置有弹力弹簧，可以有效的减低俯卧撑的强度，延长做俯卧撑的时间。

附图说明

图1为本实用新型示意图；

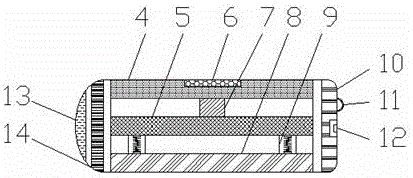

图2为本实用新型底座结构示意图。

图中：1、把手，2、支撑杆，3、底座，4、上底座，5、中底座，6、液晶触摸屏，7、压力传感器，8、下底座，9、减震装置，10、锂电池，11、电源开关，12、充电接口，13、扬声器，14、微处理器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种俯卧撑支架，包括把手1、底座3、上底座4、中底座5、下底座8、锂电池10、电源开关11和扬声器13，把手1固定连接有支撑杆2，把手1为可拆卸装置，底座3上方连接有支撑杆2，底座3为圆盘形状，且底座3下方固定安装有防滑胶垫，且底座3通过支撑杆2与把手1相连接，上底座4内部上方固定安装有液晶触摸屏6，上底座4和中底座5为一个整体，中底座5上方连接有压力传感器7，且中底座5通过压力传感器7与上底座4相连接，下底座8上方两侧固定安装有减震装置9，减震装置9内部设置有弹力弹簧，且下底座8通过减震装置9与中底座5相连接，锂电池10上固定安装有充电接口12，且锂电池10与微处理器14电性输出连接，电源开关11与锂电池10相连接，扬声器13左侧固定设置有微处理器14，微处理器14与扬声器13电性输出连接。

工作原理：在使用该俯卧撑支架时，通过充电接口12可以对锂电池10进行充电，按下电源开关11该设备就可以开始运行，人们通过握住把手1，将底座3平放到地面上，当人们做俯卧撑时，会通过支撑杆2给上底座4压力，中底座5上的压力传感器7检测到后并输入给微处理器14，微处理器14可以通过扬声器13进行语音报数，也可以存储起来，当进行做了一系列的俯卧撑后，微处理器14可以对这些数据进行处理和分析，并最终显示在液晶触摸屏6上。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
