板垫的制作方法

本实用新型有关于一种使用于运动器材上的板垫，尤指一种在进行各种不同的运动时，可供使用者坐、枕、躺于其上或背靠。

背景技术：

社会上的多数人为了忙于自己的事业和工作，在步调上大多快速，相对的留给自己到户外做运动的时间就减少了许多。因此，为了让人们能够在室内也能达到运动健身的效果，各种形式的运动器材便应时而生。而各种常见用以锻炼体格的运动装置，例如：划船健身器、核心运动机、腿部运动器或室内综合健身器的类，皆需要舒适的板垫以供使用者坐、枕、躺于其上方，或是背靠于板垫上，才能达到健身或雕塑身材的目的。

其中，用于上述各种健身运动装置的板垫，大多是直接将泡棉覆盖于一木板片上方，再以皮革或无纺布封闭泡棉，同时钉接于木板片的底面周缘而成。惟，以皮革或无纺布绷紧的结构，其组装时间较长、成本较高，且在整体的造型美观上受到相当大的限制。

技术实现要素：

有鉴于此，为了提供一种有别于现有技术的结构，并改善上述的缺点，发明人积多年的经验及不断的研发改进，遂有本实用新型的产生。

本实用新型的一目的在提供一种板垫，藉由将一中空外壳、一支撑件以及一底板由上而下依序结合的结构，以能解决现有板垫的各种问题，而能快速组装、降低生产成本，且能使整体的造型美观并具有弹性。

为达上述创作的目的，本实用新型所设的板垫包括一支撑件、一中空外壳以及一底板。其中，该支撑件具有一顶板及多个由顶板的周缘分别向下延伸的侧板，顶板及多个侧板所框围的支撑件的内部设有一支持部；该中空外壳具有一弹性顶面及多由弹性顶面的周缘分别向下延伸的侧面，中空外壳的底部形成开口，且中空外壳向下结合于支撑件的顶板及多个侧板上；而该底板结合于中空外壳及支撑件的底部。

实施时，本实用新型更包括一泡棉层，泡棉层夹置于支撑件的顶板及中空外壳的弹性顶面之间。

实施时，该支持部为形成于支撑件内部的肋。

实施时，该支持部亦可为定位于支撑件内部的骨架。

实施时，上述中空外壳、支撑件、支持部及底板呈两端下降的拱形。

实施时，该支撑件由多个区段部串接而成。

实施时，该支撑件的内部具有多个凹槽，支持部定位于多个凹槽内。

实施时，该支撑件的顶板上设有多个定位螺母，该底板上设有多个对应多个定位螺母的定位孔，供多个螺栓分别向上穿过多个定位孔的后，分别锁合多个定位螺母，以结合底板及支撑件。

附图说明

图1为本实用新型的第一实施例的组件分解图。

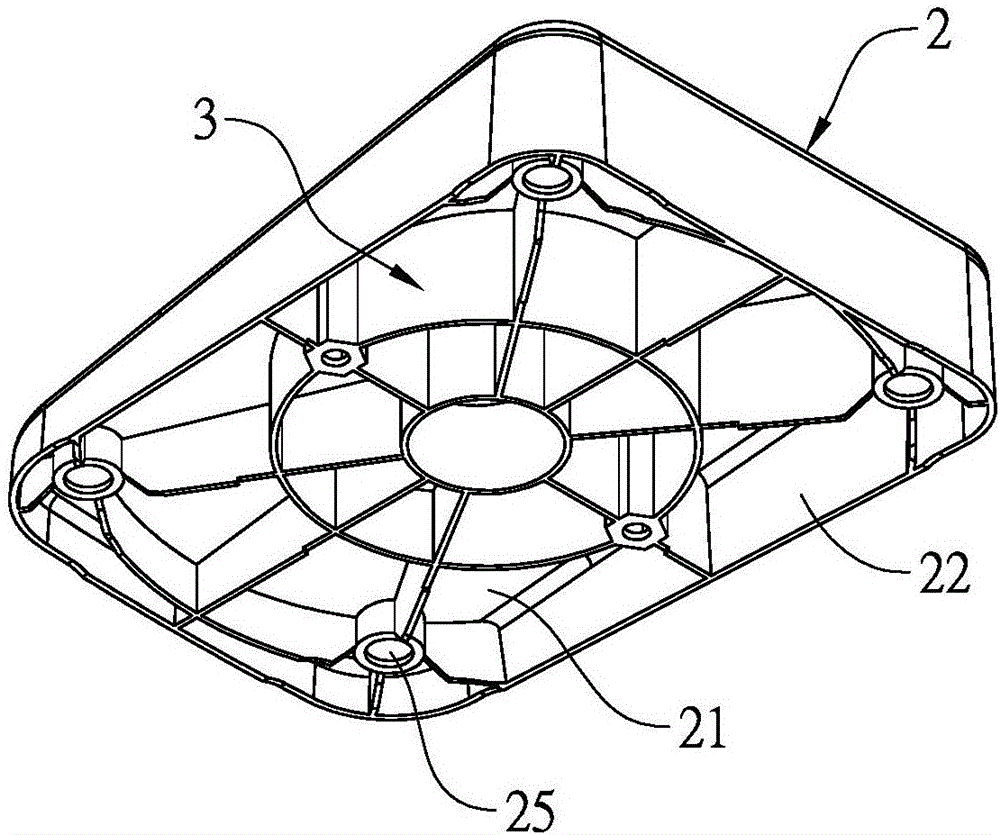

图2为本实用新型的第一实施例的支撑件及支持部的立体外观图。

图3为本实用新型的第一实施例的立体外观图。

图4为本实用新型的第一实施例结合一泡棉层的组合剖面图。

图5为本实用新型的第二实施例的组件分解图。

图6为本实用新型的第二实施例的支撑件的立体外观图。

图7为本实用新型的第二实施例的立体外观图。

图8为本实用新型的第二实施例的组合剖面图。

附图标记说明：1-板垫；2、7-支撑件；21-顶板；22-侧板；23-凹槽；24-螺母；25-限位孔；3、8-支持部；4、6-中空外壳；41-顶面；42-侧面；5、9-底板；51-限位柱；52-定位孔；53-螺栓；54-泡棉层；71-区段部；711-卡槽；712-卡榫；72-长形凹槽；81-长形管。

具体实施方式

本实用新型板垫主要包括一支撑件、一中空外壳以及一底板。其中，支撑件的内部设有一支持部，以提供足够的抗变形强度；中空外壳具有弹性顶面，以供使用者坐、枕、躺于其上或背靠，中空外壳向下套接于支撑件上；而底板则是结合于中空外壳及支撑件的底部。

请参阅图1-3所示，其为本实用新型板垫1的第一实施例，包括一支撑件2、一支持部3、一中空外壳4以及一底板5。

该支撑件2较佳以ABS树脂(丙烯腈-丁二烯-苯乙烯共聚物)的类具有高强度的热塑型高分子材料所制成，成型后的支撑件2概略呈长方体，其具有一倾斜顶板21及四个由顶板21周缘的四个侧边分别向下延伸的侧板22。支撑件2的顶板21上设有二个凹槽23供埋设二个定位螺母24，实施时，支撑件2的顶板21上亦可设有二个以上凹槽23，供埋设二个以上的定位螺母24。上述顶板21及四个侧板22所框围形成的支撑件1内部空间设有支持部3，支持部3为支撑件2成型时，同时一体成型的多个交错的肋。另，支撑件2内部的四个边角处分别设有四个限位孔25。

该中空外壳4较佳以EVA(乙烯/醋酸乙烯酯共聚物)之类具有良好柔软性及弹性的高分子材料所制成，成型后的中空外壳4概略呈长方体，其具有一弹性顶面41及四个由弹性顶面41周缘的四个侧边分别向下延伸的侧面42。中空外壳4的底部形成开口，且中空外壳4向下胶合套接于支撑件2的顶板21及四个侧板22上。

而该底板5较佳以聚丙烯(Polypropylene,PP)类的热塑性塑料所制成，成型后的底板5板面上设有四个限位柱51及二个定位孔52。其中，四个限位柱51对应四个限位孔25，藉以将底板5准确限位于支撑件2的底部；而二个定位孔52对应二个定位螺母24，在二个螺栓53分别向上穿过二个定位孔52的后，分别锁合二个定位螺母24，以结合底板5及支撑件2。

实施时，如图4所示，支撑件2的顶板21及中空外壳4的弹性顶面41之间亦可夹置一泡棉层54，藉以增加缓冲的能力。

请参阅图5-8所示，为本实用新型板垫1的第二实施例，其与第一实施例不同的处在于：中空外壳6、支撑件7、支持部8及底板9呈两端下降的拱形。其中，支撑件7由三个区段部71串接而成，任二个区段部71的对接处分别设有二个卡槽711及二个卡榫712，藉以使二个相对接的区段部71能稳固连结。实施时，该支撑件7亦可由二个或三个以上的区段部71串接而成，而卡槽711及卡榫712亦可分别设有一个或二个以上，同样可以让多个区段部71连结呈拱形。另，支撑件7的内部具有多个交错的长形凹槽72，而该支持部8为多个长形管81组合而成的骨架，且各个长形管81分别对应埋设于各个长形凹槽72的中。藉此，即可将中空外壳6、支撑件7、支持部8及底板9组合呈两端下降的拱形背板，供使用者直接躺卧伸展或运动。

因此，本实用新型具有以下的优点：

1、本实用新型由中空外壳、支撑件以及底板由上而下依序结合而成，其结构简单，因此，不但能快速组装以降低生产成本，且易于加工以适用不同产品的造型需求。

2、本实用新型能依实际的运动需求而制造、组装呈长方体或是拱形状，因此，不但可达到不同的运动及锻炼效果，且因制造外形变化相当具有弹性，可以达到客制化的要求。

以上说明对本实用新型而言只是说明性的，而非限制性的，本领域普通技术人员理解，在不脱离以下所附权利要求所限定的精神和范围的情况下，可做出许多修改，变化，或等效，但都将落入本实用新型的保护范围内。
