一种蹦床安全网顶圈连接结构的制作方法

本实用新型涉及一种蹦床，具体说，是一种蹦床安全网顶圈连接结构。

背景技术：

现有娱乐蹦床通常包含弹跳面、连接弹跳面和蹦床框架的多个弹簧。另外，还包括与蹦床框架固连，设置在地面上用来支撑蹦床框架的多条支撑腿。

随着蹦床安全网围栏的出现，蹦床变得更加安全。各种各样的蹦床安全网围栏结构设计出来，有的成本低但安全性能差不稳固，有的结构复杂成本高，安装使用不方便。

技术实现要素：

本实用新型所要解决的技术问题是：提供一种结构简单、拆装方便、安全可靠、成本较低的安全网顶圈连接结构。

为了解决上述技术问题，本实用新型采用的技术方案是：一种蹦床安全网顶圈连接结构，蹦床包括钢管框架、弹跳面、安全围网、支撑钢管框架的间隔的支腿，在安全围网外侧竖直设置有多个支撑柱，支撑柱顶端固定有支撑座，支撑座上设置有两个相对的安装槽，在安全围网的顶端由多条条板分段穿在安全围网顶端形成一个边圈，相邻条板端头分别插入支撑座上的两个安装槽中，条板端头有孔，支撑座上也设置有孔，当条板端头的孔和支撑座上的孔对齐后，用螺栓和螺母或自攻螺钉将他们紧固在一起。

所述支撑座下端为空心圆柱体，圆柱体侧面有一圆孔，内部设置一带凸起的弹簧片，装入时凸起穿出支撑座下端的圆孔，支撑柱顶部有与支撑座下端的空心圆柱体相匹配的圆柱孔，使装好弹簧片的支撑座插入支撑柱中，支撑柱上开有与凸起对应的孔。

所述安装槽的两端延长到支撑座两侧，并凸出于支撑座表面，形成加强肋。

所述支撑座上的两个相对的安装槽贯通形成通槽，通槽中插有加强槽板，加强槽板上设置有与支撑座上的孔对应的孔，相邻条板端头插入加强槽板中。

所述边圈为圆圈、椭圆圈或多边形圈。

所述条板与支撑座由至少一对螺栓和螺母连接。

所述条板与支撑座由至少一个自攻螺钉连接。

所述条板为钢条。

本实用新型的有益效果：结构简单、拆装方便、安全可靠、成本较低。

附图说明

图1是本实用新型蹦床结构示意图。

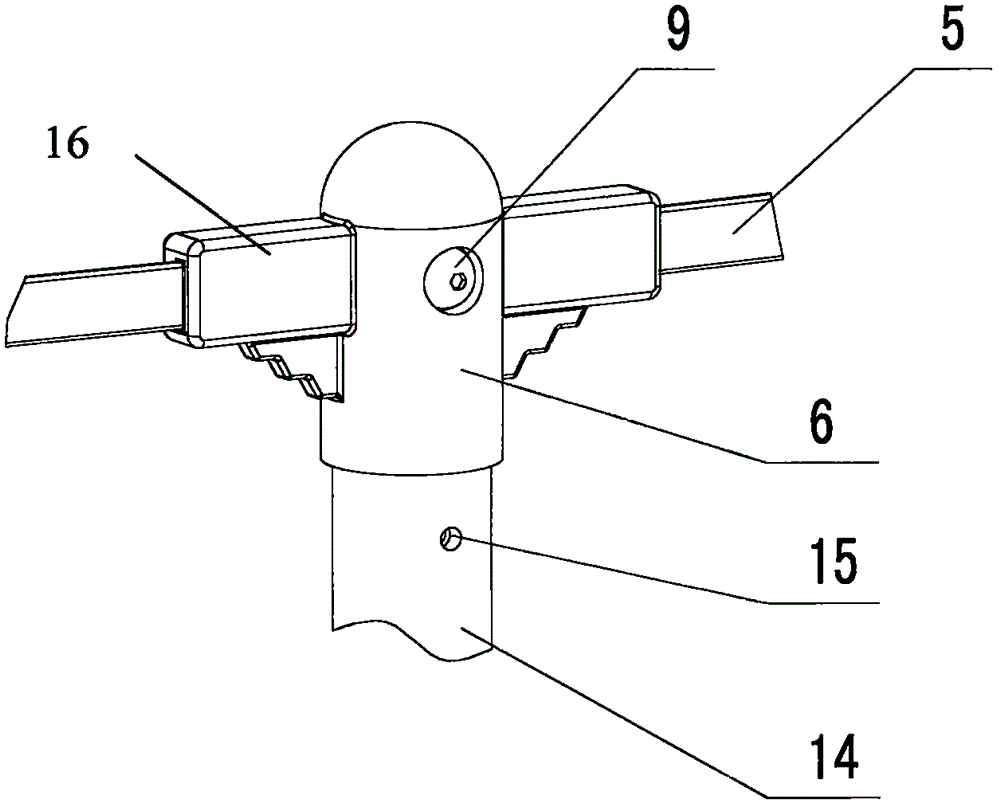

图2是本实用新型一实施例蹦床安全网顶圈连接结构局部示意图。

图3是本实用新型蹦床安全网顶圈连接结构剖视图。

图4是本实用新型蹦床安全网顶圈连接结构弹簧片示意图。

图5是本实用新型另一实施例蹦床安全网顶圈连接结构局部示意图。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细说明：

如图1-5所示，本实用新型的蹦床安全网顶圈连接结构，蹦床包括钢管框架1、弹跳面2、安全围网4、支撑钢管框架1的间隔的支腿3，在安全围网4外侧竖直设置有多个支撑柱14，支撑柱14顶端固定有支撑座6，支撑座6上设置有两个相对的安装槽，在安全围网4的顶端由多条条板5分段穿在安全围网4顶端形成一个边圈，相邻条板端头5a，5b分别插入支撑座6上的两个安装槽中，条板端头有孔7，支撑座6上也设置有孔8，当条板端头的孔7和支撑座6上的孔8对齐后，用螺栓9和螺母10或自攻螺钉将他们紧固在一起。

所述支撑座6下端为空心圆柱体，圆柱体侧面有一圆孔11，内部设置一带凸起12的弹簧片13，装入时凸起12穿出支撑座6下端为空心圆柱体侧面圆孔11，支撑柱14顶部有与支撑座6下端的空心圆柱体相匹配的圆柱孔，使装好弹簧片13的支撑座6插入支撑柱14中，支撑柱14上开有与凸起12对应的孔15。

如图2所示，为了增加强度，所述安装槽的两端延长到支撑座6两侧，并凸出于支撑座6表面，形成加强肋16。

如图5所示，也可以是支撑座6上的两个相对的水平方向的安装槽贯通形成通槽，通槽中插有加强槽板17，加强槽板17上设置有与支撑座6上的孔8对应的孔，相邻条板端头5a，5b插入加强槽板17中。

所述边圈为圆圈、椭圆圈或多边形圈。

所述条板5与支撑座6由至少一对螺栓和螺母连接。

所述条板5与支撑座6由至少一个自攻螺钉连接。

优选，所述条板5为钢条。

以图2、3为例，安装槽的两端水平延长到支撑座6两侧，并凸出于支撑座6表面，形成加强肋16，相邻钢条5a，5b端头通过加强肋16插入安装槽16中，钢条端头有孔7，支撑座6上也设置有孔8，当3孔对齐后，由螺栓9和螺母10将他们紧固在一起，支撑座6下端为空心圆柱体，圆柱体侧面有一圆孔11，内部设置一带凸起12的弹簧片13，装入时凸起12穿出支撑座6下端为空心圆柱体侧面圆孔11，装好弹簧片13的支撑座6放入支撑柱14中，支撑柱14上开有与凸起12对应的孔15，从而使得支撑座6和支撑柱14相连。
