一种训练器的高度调节机构的制作方法

本实用新型涉及健身器材技术领域，特别是涉及一种训练器的高度调节机构。

背景技术：

日常生活中，人们都会喜欢健身，一般情况下，很多人会选择去健身房去健身。而在健身房中，大飞鸟训练器是用来锻炼人们胸部肌肉宽度的一种器械，人们站在训练器的中部，双手展开并拉动重块从而达到对胸肌的锻炼。然而，现有技术中的训练器的高度是不可调的，不是每一个人都适合的，大大降低客户的体验。

技术实现要素：

本实用新型主要解决的技术问题是提供一种训练器的高度调节机构，解决了上述现有技术中的大飞鸟训练器的高度不可调，降低客户体验的问题。

为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种训练器的高度调节机构，包括：支撑柱，其中支撑柱上间隔设置有多个第一通孔；固定框，可移动设置在所支撑柱上，其中固定框的中部设有第二通孔，支撑柱穿设在第二通孔中；调节杆，设置在固定框上，用于插设在第一通孔中，以将固定框固定在支撑柱上；其中，固定框设有内腔，内腔的一侧设有至少一第一滑轮，内腔的另一侧设有至少一第二滑轮，且至少一第一滑轮和至少一第二滑轮设置在支撑柱的两侧。

其中，固定框的内腔的一侧设有第一立杆，至少一第一滑轮可旋转设置在第一立杆上，固定框的内腔的另一侧设有第二立杆，至少一第二滑轮可旋转设置在第二立杆上。

其中，固定框的内腔呈三角形状，呈三角形状的内腔的顶角设有1个第一滑轮，呈三角形状的内腔的两个底角分别设有1个第二滑轮。

其中，调节杆设置在固定框设有至少一第二滑轮的一端。

其中，固定框设有长条通孔，调节杆穿设在长条通孔内。

其中，长条通孔内设有弹簧，调节杆收容在长条通孔内的靠近支撑柱一端设有卡扣部，弹簧设置在调节杆远离支撑柱的另一端和卡扣部之间，以使得弹簧推调节杆朝向支撑柱方向运动。

与现有技术相比，本实用新型所取得的有益效果是：本实用新型公开了一种训练器的高度调节机构，包括：支撑柱，其中支撑柱上间隔设置有多个第一通孔；固定框，可移动设置在所支撑柱上，其中固定框的中部设有第二通孔，支撑柱穿设在第二通孔中；调节杆，设置在固定框上，用于插设在第一通孔中，以将固定框固定在支撑柱上；其中，固定框设有内腔，内腔的一侧设有至少一第一滑轮，内腔的另一侧设有至少一第二滑轮，且至少一第一滑轮和至少一第二滑轮设置在支撑柱的两侧。通过上述方式，本实用新型公开的一种训练器的高度调节机构，可以调节训练器的高度，适合每一个人，大大提升了用户的体验；且摩擦小，可以保证高度调节机构的寿命。

附图说明

图1是本实用新型一种训练器的高度调节机构的结构示意图；

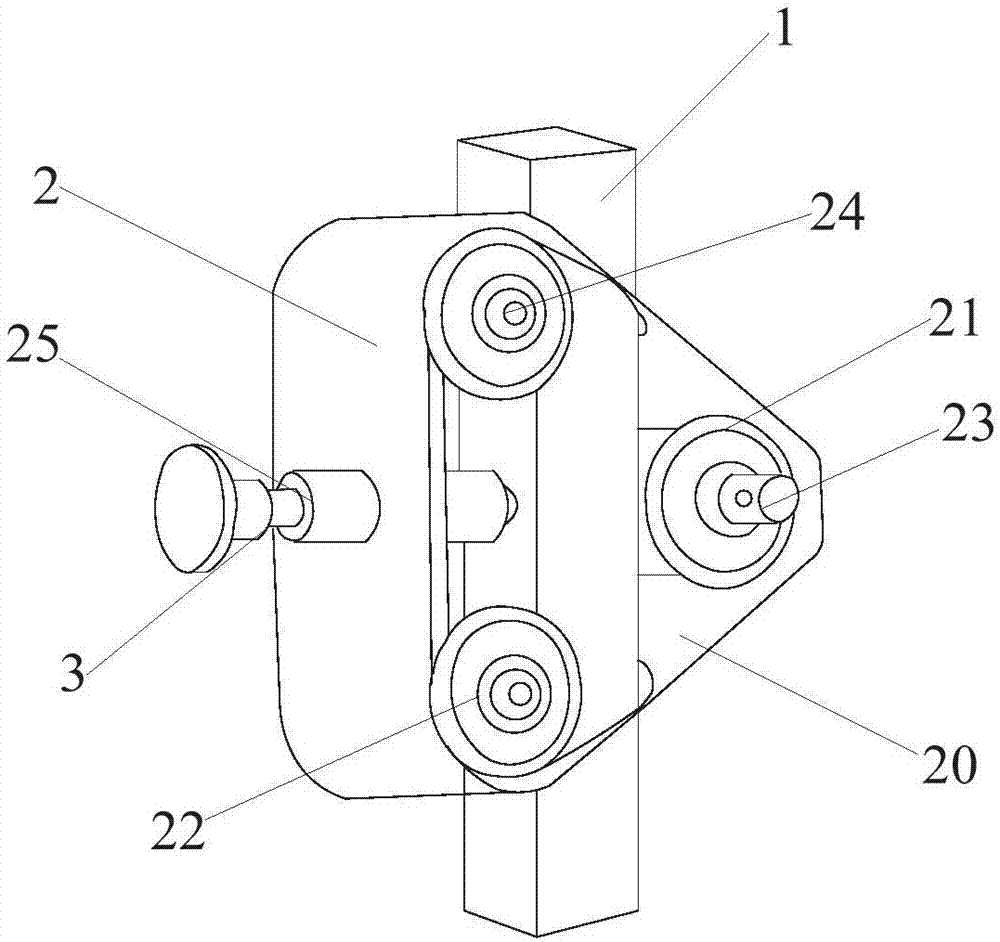

图2是图1中一种训练器的高度调节机构的局部结构示意图。

图中，1为支撑柱，10为第一通孔，2为固定框，20为内腔，21为第一滑轮，22为第二滑轮，23为第一立杆，24为第二立杆，25为长条通孔，3为调节杆。

具体实施方式

下面结合附图和实施方式对本实用新型进行详细说明。

参阅图1和图2所示，图1是本实用新型一种训练器的高度调节机构的结构示意图，图2是图1中一种训练器的高度调节机构的局部结构示意图。其中训练器为大飞鸟训练器。该高度调节机构包括支撑柱1、固定框2和调节杆3。

支撑柱1上间隔设置有多个第一通孔10。在本实施例中，支撑柱1呈竖直设置。当然，在一些实施例中，支撑柱1可伸缩设置。

固定框2可移动设置在支撑柱1上，其中固定框2的中部设有第二通孔，支撑柱1穿设在第二通孔中。

在本实施例中，为减少固定框2与支撑柱1之间的摩擦，固定框2设有内腔20，在内腔20的一侧设有至少一第一滑轮21，内腔20的另一侧设有至少一第二滑轮22，且至少一第一滑轮21和至少一第二滑轮22设置在支撑柱1的两侧，使得固定框2在支撑柱1上移动时，至少一第一滑轮21和至少一第二滑轮22沿着支撑柱1两侧滚动，降低了固定框2与支撑柱1之间的摩擦。

进一步的，固定框2的内腔20的一侧设有第一立杆23，至少一第一滑轮21可旋转设置在第一立杆23上，固定框2的内腔20的另一侧设有第二立杆24，至少一第二滑轮22可旋转设置在第二立杆24上。应理解，第一立杆23螺纹连接在固定框2上，通过旋转第一立杆23，可以带动至少一第一滑轮21相对固定框2移动。

应理解，固定框2包括用于覆盖内腔20的盖子，第一立杆23和第二立杆24均穿设在盖子上。

更进一步的，固定框2呈三角形状，且固定框2的内腔20呈三角形状，呈三角形状的内腔20的顶角设有1个第一滑轮21，呈三角形状的内腔20的两个底角分别设有1个第二滑轮22。应理解，在本实施例中，固定框2呈三角形状，并非对本实用新型的具体限定，在其他实施例中，固定框2的内腔还可以呈矩形状，呈矩形状的的内腔的一侧的两个角设有2个第一滑轮21，呈矩形状的的内腔的另一侧的两个角设有2个第二滑轮22，又或者固定框2的内腔还可以呈其他形状，应视实际情况而定，均能实现固定框2在支撑柱1上上下移动的功能。

另外，在一些实施例中，呈三角形状的固定框2设有第一滑轮21的一侧设有调节螺杆，调节螺杆与第一滑轮21固定连接，且调节螺杆螺纹连接在固定框2上，以通过旋转调节螺杆带动第一滑轮21运动，以调节第一滑轮21相对第二滑轮22的距离。

调节杆3设置在固定框2上，用于插设在第一通孔10中，以将固定框2固定在支撑柱1上。优选的，调节杆3设置在固定框2设有至少一第二滑轮22的一端。调节杆3穿过固定框2，并设置在固定框2的至少一第二滑轮22之间，在调节杆3拉出时，固定框2可在支撑柱1上上下移动，调节杆3插设在第一通孔10中，将固定框2固定在支撑柱1上。具体的，固定框2设有长条通孔25，调节杆3穿设在长条通孔25内。长条通孔25内设有弹簧，调节杆3收容在长条通孔25内的靠近支撑柱1一端设有卡扣部，弹簧设置在调节杆3远离支撑柱1的另一端和卡扣部之间，以使得弹簧推调节杆3朝向支撑柱1方向运动。

综上，本实用新型公开了一种训练器的高度调节机构，包括：支撑柱，其中支撑柱上间隔设置有多个第一通孔；固定框，可移动设置在所支撑柱上，其中固定框的中部设有第二通孔，支撑柱穿设在第二通孔中；调节杆，设置在固定框上，用于插设在第一通孔中，以将固定框固定在支撑柱上；其中，固定框设有内腔，内腔的一侧设有至少一第一滑轮，内腔的另一侧设有至少一第二滑轮，且至少一第一滑轮和至少一第二滑轮设置在支撑柱的两侧。通过上述方式，本实用新型公开的一种训练器的高度调节机构，可以调节训练器的高度，适合每一个人，大大提升了用户的体验；且摩擦小，可以保证高度调节机构的寿命。

以上所述仅为本发明的实施方式，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。
