一种竹材碾压破碎机的制作方法

本发明涉及竹材加工领域，尤其涉及一种竹材碾压破碎机。

背景技术：

众所周知，竹子可以作为制造竹纤维的原材料，并且竹纤维具有其它纤维不具有或性能较差的“特殊功效”，这些特殊功效包括：含有抗菌物质，具有天然抗菌、防螨、防臭的药物特性，竹沥有广泛的抗微钠具生物功能，竹纤维中的叶绿素和叶绿素铜有较好的除臭的作用，竹子中含有天然的杀菌成分“竹琨”，使其具有抑菌抗螨的特性。经国家棉纺织产品质量监督检验中心检测验证：同样数量的细菌在显微镜下观察，细菌在棉、木纤维制品中能够大量繁衍，而竹纤维制品上的细菌在24小时后被杀死80%以上，抗菌能力是其它纺织原料所不可比拟的，是以社会上出现了推崇所以竹制品和竹纤维制品的浪潮，各种各样的竹制品层出不穷，但这些“特殊功效”的质量参差不齐，稳定性差，名牌企业采用严格制造工艺追求高质量的“特殊功效”，一样无法保证质量，大量的企业实验和研究表明，青竹、活竹和纤维长度较长的竹纤维“特殊功效”更好，但一样不能有效控制“特殊功效”的质量，青竹、活竹和纤维长度较长的竹纤维用量少了，效果不明显，用量多了，过犹不及，且铺张浪费，成本高企。

日本科学家在大量的研究后发现，竹纤维之所以具有其它纤维不具有或性能明显更好“特殊功效”，是因为竹纤维中含有一种特殊的活性物质，它名字叫做“竹锟”，“竹锟”这种材料是维持竹子生存和生长的自然组合物，含有纤维素、半纤维素、木质素等至少三种高聚糖，还含有大量叶绿素铜钠和其它天然生成的微量其它复杂成分，不管是什么样的竹子中都含有“竹锟”这种有效成分，但不同品种的竹子，同一品种竹子的“竹锟”含量差异也特别的大，并且“竹锟”比较脆弱，如果处理不当，则很容易产生分解、变质和失去活性，由于资金、赞助的问题，谜底已揭开，及剩余的研究观察比较繁琐和无需高技术含量，日本科学家并没有再进入更深层次的观察和研究，而国内和日本的企业接续的观察和研究不足，导致行业内现有企业和技术团队缺少稳定、可靠、大量、有效、经济的获取竹锟或受控含有足量竹锟制品的技术手段和工艺方法。

本公司在参阅大量国内外技术文献和检索专利数据库，如：纳米多孔材料CN 103210029B、叶绿素铜钠的新用途CN105250267A、超临界提纯生产叶绿素铜钠的方法：CN103965205A、竹纤维片材CN103938486B、纤维素提取新工艺CN101748633B、一种纤维素的处理方法CN103397061B、颗粒堆积物力链测量装置及测量方法CN102353485B、一种纤维素的溶解方法CN102432891B、溶剂法生物制备竹原纤维CN：101538743B、2005年苏州大学储咏梅的《竹纤维结构性能与产品开发研究》，西巴控股有限公司的光致变色和热致变色技术，芦竹半纤维素回收方法CN 102203343B、变色纤维面料加工工艺 CN102304857B、制备多孔材料的方法及多孔材料CN：1108852、一种湿敏可逆变色聚酰亚胺复合薄膜的制备方法CN101747519B等，从国内外先进技术获取灵感和经验教训，然后自己公司组织人手头脑风暴、潜心实验、挖掘技术潜力，分析产品技术发展趋势，大力研究和开发，另劈蹊径，通过采集不同年龄段、不同品种、不同采伐时间、不同静置时间、不同预处理方式的竹子，进行不同破碎模式，不同的竹纤维制作方式尝试、实验和数据采集和记录，进行创造性性研究、分析和比较评估，终于完全彻底的克服了经济、高效、可靠的制作和提纯竹锟的方法和选材制作工艺，能够稳定可靠的生产高竹锟含量，“特殊功效”稳定强劲的竹制品、竹纤维制品和竹锟含量受控的各种制品，本公司首批出产的产品“天下美”牌原生态竹锟洁颜巾，就是一种竹锟含量受控，性价比极高的产品。抓牢和控制住竹锟有效性能的获取、用量和保护，就是抓住了竹制品的竹原料的功能和质量核心，本发明将改变竹制品质量功效瞎蒙的历史，有力的支持竹锟制品的发扬光大，造福人民。

技术实现要素：

本发明的目的在于克服现有技术存在的以上问题，提供一种竹材碾压破碎机，本发明能够快速的将标准竹片碾压破碎，产生侧向拉挤的撕裂效果，有利于获取超长的竹纤维，且又不产生大量能够散落的碎渣，有利于获取超长的竹纤维，大幅降低竹纤维中的竹锟损失。

为实现上述技术目的，达到上述技术效果，本发明通过以下技术方案实现：

一种竹材碾压破碎机，包括进料斗（1）、震动装置（2）、输送装置（3）、破碎装置（4）和存放仓（5），其特征在于：所述震动装置（2）位于进料斗（1）内部，所述进料斗（1）设置有进料口（6）和出料口（7），所述的出料口（7）连接输送装置（3），所述的输送装置（3）与电源和破碎装置（4）连接，所述破碎装置（4）包括第一破碎机构（8）、第二破碎机构（9）、驱动装置（10）和导向台（11），所述驱动装置（10）与第一破碎机构（8）和第二破碎机构（9）连接，所述第一破碎机构（8）和第二破碎机构（9）位于导向台（11），所述的导向台（11）能够与输送装置（3）和存放仓（5）连接。

进一步的，所述震动装置（2）包括震动台（12）和震动电机（13），所述震动电机（13）连接震动台（12），所述的震动台（12）位于进料斗（1）的内部，并与出料口（7）连接。

进一步的，所述出料口（7）设置有多个出料孔（14），所述多个出料孔（14）能够与输送装置（3）连接，所述的多个出料孔（14）设置为2个或2个以上的出料孔（14）。

进一步的，所述出料孔（14）的最小口径设置为25mmX35mm，能够让20mmX30mmX200mm的标准竹片（29）通过。

进一步的，所述输送装置（3）包括输送带（15）、减速电机（16）、主动轮（17）、从动轮（18）和链条（19），所述减速电机（16）连接主动轮（17），所述的主动轮（17）通过链条（19）与从动轮（18）连接，所述从动轮（18）和主动轮（17）与输送带（15）连接，所述的输送带（15）能够与出料口（7）和导向台（11）连接。

进一步的，所述输送带（15）设置有输送槽（20），所述的输送槽（20）能够与出料孔（14）和导向台（11）设置的导向槽（21）连接。

进一步的，所述第一破碎机构（8）包括第一碾压辊（22）和碾压刀片（23），所述碾压刀片（23）均匀设在第一碾压辊（22）上；所述碾压刀片（23）能够让标准竹片（29）产生一定深度的压痕。

进一步的，所述第二破碎机构包括第二碾压辊（24）和碾压轮（25），所述的碾压轮（25）均匀设在第二碾压辊（24）上；所述碾压轮（25）能够让产生压痕的标准竹片（29）产生侧向拉挤的撕裂，并能够将木质素酶从表面缝隙压迫挤压进标准竹片（29）内部。

进一步的，所述驱动装置（10）包括驱动电机（26）和齿轮箱（27），所述的驱动电机（26）连接齿轮箱（27），所述齿轮箱（27）与第一碾压辊（22）和第二碾压辊（24）设置的转动轴（28）连接。

进一步的，所述存放仓（5）包括料桶或料盒，所述进料斗（1）内部设置有木质素酶存放仓，所述木质素酶存放仓底部设置有网状筛孔，所述震动装置（2）振动时，木质素酶能够从网状筛孔中均匀洒落到标准竹片（29）的表面。

本发明的有益效果是：

本发明结构新颖，使用方便，能够快速的将标准竹片碾压破碎，产生侧向拉挤的撕裂效果，有利于获取超长的竹纤维，保证竹纤维中的竹锟损失降低。

上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明。本发明的具体实施方式由以下实施例及其附图详细给出。

附图说明

此处所说明的附图用来提供对本发明的进一步理解，构成本申请的一部分，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：

图1为本发明涉及的一种竹材碾压破碎机的结构示意图；

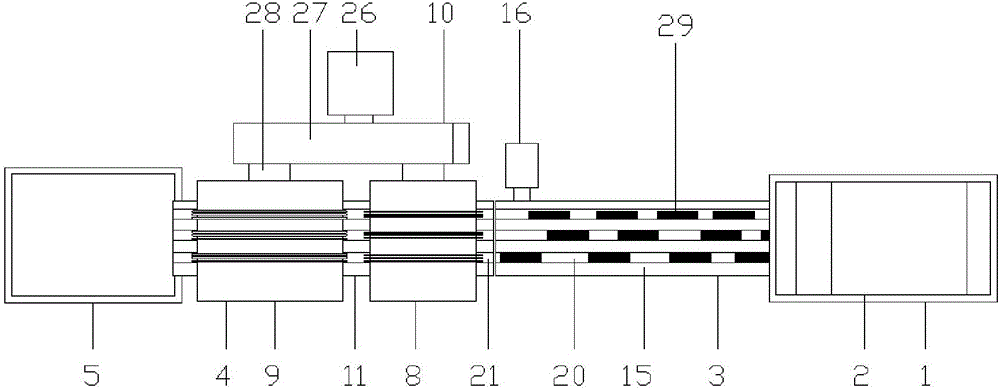

图2为本发明涉及的一种竹材碾压破碎机的俯视图；

图3为本发明涉及的一种竹材碾压破碎机的输送带示意图；

图4为本发明涉及的一种竹材碾压破碎机的第一破碎机构结构示意图；

图5为本发明涉及的一种竹材碾压破碎机的第二破碎机构结构示意图。

图中标号说明：1、进料斗，2、震动装置，3、输送装置， 4、破碎装置，5、存放仓，6、进料口，7、出料口，8、第一破碎机构，9、第二破碎机构，10、驱动装置，11、导向台，12、震动台，13、震动电机，14、出料孔，15、输送带，16、减速电机，17、主动轮，18、从动轮，19、链条，20、输送槽，21、导向槽，22、第一碾压辊，23、碾压刀片，24、第二碾压辊，25、碾压轮，26、驱动电机，27、齿轮箱，28、转动轴，29、竹片。

具体实施方式

下面结合附图对本发明作进一步的描述：

参照图1～图5所示，一种竹材碾压破碎机，包括进料斗1、震动装置2、输送装置3、破碎装置4和存放仓5，其特征在于：所述震动装置2位于进料斗1内部，所述进料斗1设置有进料口6和出料口7，所述的出料口7连接输送装置3，所述的输送装置3与电源和破碎装置4连接，所述破碎装置4包括第一破碎机构8、第二破碎机构9、驱动装置10和导向台11，所述驱动装置10与第一破碎机构8和第二破碎机构9连接，所述第一破碎机构8和第二破碎机构9位于导向台11，所述的导向台11能够与输送装置3和存放仓5连接。

进一步的，所述震动装置2包括震动台12和震动电机13，所述震动电机13连接震动台12，所述的震动台12位于进料斗1的内部，并与出料口7连接。

进一步的，所述出料口7设置有多个出料孔14，所述多个出料孔14能够与输送装置3连接，所述的多个出料孔14设置为2个或2个以上的出料孔14。

进一步的，所述出料孔14的最小口径设置为25mmX35mm，能够让20mmX30mmX200mm的标准竹片29通过。

进一步的，所述输送装置3包括输送带15、减速电机16、主动轮17、从动轮18和链条19，所述减速电机16连接主动轮17，所述的主动轮17通过链条19与从动轮18连接，所述从动轮18和主动轮17与输送带15连接，所述的输送带15能够与出料口7和导向台11连接。

进一步的，所述输送带15设置有输送槽20，所述的输送槽20能够与出料孔14和导向台11设置的导向槽21连接。

进一步的，所述第一破碎机构8包括第一碾压辊22和碾压刀片23，所述碾压刀片23均匀设在第一碾压辊22上；所述碾压刀片23能够让标准竹片29产生一定深度的压痕。

进一步的，所述第二破碎机构包括第二碾压辊24和碾压轮25，所述的碾压轮25均匀设在第二碾压辊24上；所述碾压轮25能够让产生压痕的标准竹片29产生侧向拉挤的撕裂，并能够将木质素酶从表面缝隙压迫挤压进标准竹片29内部。

进一步的，所述驱动装置10包括驱动电机26和齿轮箱27，所述的驱动电机26连接齿轮箱27，所述齿轮箱27与第一碾压辊22和第二碾压辊24设置的转动轴28连接。

进一步的，所述存放仓5包括料桶或料盒，所述进料斗1内部设置有木质素酶存放仓，所述木质素酶存放仓底部设置有网状筛孔，所述震动装置2振动时，木质素酶能够从网状筛孔中均匀洒落到标准竹片29的表面。

具体实施例：

用户使用本发明，一种竹材碾压破碎机，用户在使用时，将待破碎的标准竹片通过进料口倒入到进料斗里面的震动台，由里面的震动电机通电产生震动，将震动台上面的标准竹片震动，使标准竹片在震动台上面改变方向或位置，当标准竹片在震动时与出来口方向一致时，震动的标准竹片通过出料孔进入到输送带上面的输送槽当中，由输送装置上面的减速电机带动主动轮旋转，由主动轮通过链条带动从动轮转动，使主动轮和从动轮上面的输送带往破碎装置方向移动，输送带往破碎装置移动时，使输送带上面的标准竹片落入到连接的导向台上面的导向槽中，由导向台上面的第一破碎机构通过第一碾压辊和碾压刀片将标准的竹片碾压出一定深度的压痕，同时往第二破碎机构方向移动，由第二破碎机构通过第二碾压辊和碾压轮将带有压痕的竹片碾压破裂，产生侧向拉挤的撕裂效果，有利于获取超长的竹纤维，保证竹纤维中的竹锟损失降低。

天下美竹琨毛巾不是以普通棉花为原料，而取材于青翠挺拔的竹子，经切片、煮片、压碎分解、蒸煮竹丝、生物霉脱胶等物理、化学方法制取的竹浆纤维，利用专业科学方法在竹纤维中提纯的抑菌物质“竹琨”纺织而成。竹浆纤维是采用物理、化学相结合的方法制取的天然竹纤维。

制取过程：竹材→制竹片→蒸竹片→压碎分解→生物酶脱胶→梳理纤维→纺织用纤维。制竹片：首先把竹子截断去掉竹节并剖成竹片，竹片的长度根据需要而定，煮炼竹片：将竹片放入沸水中煮炼，压碎分解：将竹片取出压碎锤成细丝，蒸煮竹丝：将竹丝再放入压力锅中蒸煮，去除部分果胶、半纤维素、木质素，生物酶脱胶：把上述预处理的竹丝浸入到含有生物酶的溶液中处理，让生物酶进一步分解竹丝中的木质素、半纤维素、果胶，以获得竹子中的纤维素纤维。在分解木质素、半纤维素、果胶的同时也可在处理液中加入一定量的可以分解纤维素的酶，以获得更细的竹浆纤维，梳理纤维：把酶分解后的竹纤维清洗、漂白、上油、柔软、开松梳理即可获得纺织用的竹浆纤维。①竹琨抑菌②去油去污③轻松卸妆④防臭防异味⑤擦除黑头粉刺，抑螨⑥吸湿、吸水性强⑦柔软绒感，改善肤质⑧天然健康、无公害。

1、竹琨抑菌，天下美毛巾原料为竹纤维中拥有抑菌功能的竹琨物质，利用自主发明研发方法提纯竹琨，细菌在棉、木等纤维制品中能够大量繁殖，而竹纤维（含有竹琨物质）制品上的细菌不仅不能长时间生存，而且短时间内还能消失或减少，24小时内细菌死亡率达75%以上。

2、去油去污，竹纤维的横截面布满近似于椭圆形呈高度中空的孔隙（空隙比油脂份子体积大），并且面料经脱糖脱脂处理，就算是油脂等难洗物质也能轻易随水通过竹纤维中的高度中空孔隙流出。

3、轻松卸妆，对于有化妆习惯的人来说,卸妆产品的优劣尤为重要，卸妆需要卸妆水/油，化妆棉等，步骤繁琐，携带不方便，竹纤维中竹琨物质能迅速吸水，再分解脸部油脂、化妆物质，将油脂、化妆物质随水通过孔隙流出，整个卸妆过程只需要用到天下美洁颜巾和清水即可。

4、防臭防异味，竹纤维具有多孔维管束结构的特性，具有强劲的吸附能力和良好的吸湿、放湿特性，可以削除不良异味。加之竹琨能抑菌的功能，细菌不仅不能不能大量繁殖，短时间内还能消失或减少，经测试24小时内细菌死亡率达75%以上。从而减少细菌代谢过程中的排泄物，截断了毛巾的主要发臭源。

5、擦除黑头粉刺，竹纤维内部特殊的超细微孔结构使其具有强劲的吸附能力，能吸附脸部有害物质、黑头粉刺、毛细孔内灰尘油脂等物质，经竹纤维降解物质降解成细小份子随水从竹纤维内部空隙中流出，经多次试验、试用证明绝大多数人的黑头粉刺会慢慢减少。

6、吸水性强，棉毛巾因吸水力强一直受到人们的青睐，竹毛巾吸水性可达棉之三倍。因竹纤维横截面布满了大大小小椭圆形的孔隙，可以在瞬间吸收并蒸发大量的水分，竹纤维的吸放湿性及透气性好是最好的，透气性比棉强3.5倍，其吸水性是棉的3倍，居各大纺织品之首。

7、柔软绒感，竹纤维具有绒感，久用不发硬，不发粘，柔软似棉，光滑如丝，具有良好的亲肤性和悬垂性和零压力的舒适感，长期使用可改善皮肤粗糙，对婴童及女士的娇嫩肌肤尤其适合。

8、天然健康，《本草纲目》中有24 处阐述了竹子的不同药用功能和方剂，民间更是有近千种竹子的药方。由于竹纤维原料来自竹林生态产区，成为天然绿色纺织行业标杆，作为低碳、环保，无公害产品得到世界粮农组织，国际林业部、农业部的认可。竹纤维制成的产品不需添加任何人工合成的抑菌剂，而且不会引起皮肤的过敏现象，还具有滋润皮肤和抗疲劳、抗衰老的生物功能，是真正的纯天然的绿色健康产品。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应所述以权利要求的保护范围为准。
