一种木板抗弯装置的制作方法

本实用新型发明涉及一种木板抗弯曲技术，具体地讲是一种木板抗弯装置。

背景技术：

木板特别是厚度较小的木板，受到空气中潮湿及气候温度变化以及本身材质的原因，木板沿断面侧都会产生弯曲，即使通过特殊处理如脱脂、干燥、防腐等，对高价值工艺木板仍无法避免弯曲。

目前有通过木板中钻孔单纯植入螺纹钢条来加固木板断面侧，由于金属与木制材料的热膨胀系数差异巨大，一个较大温差季节轮换便使钢固定木板效果大大减小。并且对大尺寸木板就涉及到打孔工艺复杂的问题。

有些木板通过加贴木板背面的固定金属板或使用金属边框来固定木板，显然这些方法改变木制外观原有的纯木质特性。

技术实现要素：

本实用新型本发明通过木板易弯曲的断面侧设置的断面凹槽内植入加固抗弯钢柱，通过环氧树胶与木板固结成一体，使木板不再弯曲。本发明工艺简单适用性广，也易于大规模生产。

本实用新型发明是通过以下技术方案来实现的，在木板的断面两侧均设置一断面凹槽，断面凹槽的大小与木板的厚度及材质相适应的，在断面凹槽中放置与凹槽尺寸相配合的抗弯钢柱。

本实用新型发明的技术解决方案中钢柱周边注入环氧树胶使抗弯钢柱与木板胶合，使金属与木质木板能有效地固结在一起，特别在外界温差变化较大的情况下，凹槽内不再产生间隙而保持钢柱抗弯特性。

本实用新型发明的技术解决方案中使用环氧树胶填满断面凹槽以便木板断面侧成为完整平面，固结后打磨胶面与木板面光滑一致。

本实用新型发明的技术解决方案中在所述的抗弯钢柱，也可以使用钢方管，在得到同样的抗弯曲效果同时减轻金属材料的重量。

与已有的技术比较，本新型实用发明在断面处开槽设置抗弯装置，工艺简单，使用环氧树胶结合两种完全不同材质成为一体，更为牢固。

附图说明

图1是本实用新型发明中的结构示意图。

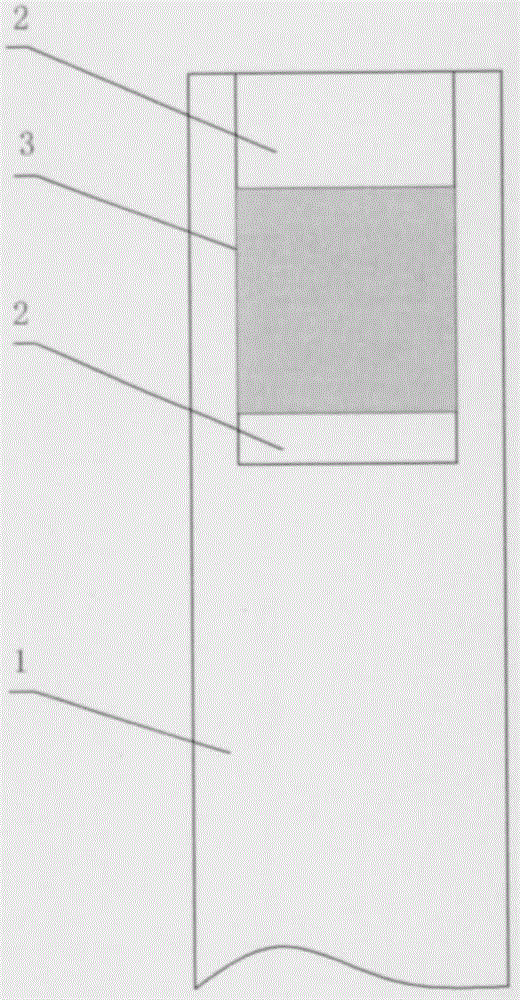

图2是本实用新型发明中断面凹槽剖面图。

参照附图1中：1.木板，2.环氧树胶，3.抗弯钢柱，4.断面凹槽。

参照附图2中：1.木板，2.环氧树胶，3.抗弯钢柱。

具体实施方式

本实用新型发明是由木板(1)、抗弯钢柱(3)及固结上述这两种不同材料的环氧树胶(2)组成。

首先在木板(1)的两个断面侧，使用机械开槽，断面凹槽(4)的大小根据木板(1)的厚度以及材质等决定。在断面凹槽(4)内壁均匀涂抹环氧树胶(2)，并且在凹槽底部留有一定厚度的环氧树胶(2)。

将适当尺寸大小的抗弯钢柱(3)放入断面凹槽(4)中，再注入环氧树胶(2)使胶填满断面凹槽(4)以便木板断面侧成为完整平面。

放入断面凹槽后抗弯钢柱(3)两端同样使用环氧树胶(2)填满，使涂抹环氧树胶(2)后的两端面与木板侧面成平面。

待环氧树胶结固后打磨胶面使之与木板表面光滑一致。
