一种应用于秸秆板加工用裁断定位总成的架体的制作方法

本实用新型涉及秸秆板加工领域，特别是涉及一种应用于秸秆板加工用裁断定位总成的架体。

背景技术：

目前，由于各国对环境及森林资源的保护，逐步限制采用木材加工人造板，随着人类社会经济的发展，建筑用板材的需求量却在不断加大，在这种情况下，各国均加大了对采用农作物秸杆作人造板制造原料的研究。

农作物秸秆是我国农业生产中极为丰富的资源，而由于我国是农业大国，如果这些秸秆资源不加以利用，那么大多数就会直接焚烧，这样不仅会造成大量资源的浪费，并且还会造成严重的大气污染，因此，将秸秆变废为宝，加强秸秆板的研究生产极为重要，这不仅可以提高秸秆的消耗率与利用率，节约木材资源，减少秸秆焚烧，还可以保护生态环境，促进农业经济的发展，扩大城乡就业，增加农民的收入。

秸秆板在加工生产过程中，主要包括输料、成型、裁断、封端四大工序，而在裁断过程中，往往需要裁断定位总成进行裁断定位，并起到支撑作用；而裁断定位总成的架体，是其支撑的根本，如果架体的质量不好，受力不均匀、支承的稳定性差，不仅会影响秸秆板的生产效率，还会对秸秆板的质量造成影响；并且，目前市场上尚无秸秆板加工用裁断定位总成专用架体，往往是使用常规通用架体，使用时多少存在一些不便，严重的影响了秸秆板的加工生产效率与产品质量；并且常规的架体无法根据实际需要来调节架体的高度，使用较为不便。

技术实现要素：

本实用新型的目的是提供一种应用于秸秆板加工用裁断定位总成的架体，结构十分稳固、支承的稳定性高、受力较为均匀，可以有效支承裁断定位装置与待裁断秸秆板，还具有刚性强、组装方便、易于加工生产、重心稳定等多种优点，可以满足秸秆板加工对裁断定位总成架体的需求，使用寿命长、维修周期长，可以有效解决现有架体长期受力易变形的问题。

本实用新型的目的通过以下技术方案来实现：

一种应用于秸秆板加工用裁断定位总成的架体，包括架体，所述架体由前架体、后架体构成；所述前架体、后架体皆由左右两个立柱、上支撑筋、下支撑筋、横梁构成；所述左右两个立柱顶端分别通过六角头螺栓与六角头螺母连接横梁两端；所述左右两个立柱内侧上端分别通过一根上支撑筋支撑横梁，立柱与上支撑筋之间、上支撑筋与横梁之间皆通过六角头螺栓与六角头螺母连接，左右两个立柱的前端分别通过六角头螺栓与六角头螺母连接装置下支撑筋；六角头螺栓与六角头螺母连接处皆装置平垫圈、弹簧挡圈。

所述立柱为伸缩立柱，由上柱体、下柱体、螺栓调节件构成，所述上柱体与下柱体的侧面上皆装置多个相对应的螺栓插孔；所述上柱体与下柱体之间通过螺栓调节件插入螺栓插孔内部连接，所述上柱体的直径小于下柱体的直径，可向下收缩在下柱体内部；所述下柱体内壁为光滑内壁。

所述立柱底端还装置底板，上端与横梁连接处还装置垫铁。

所述立柱、横梁、上支撑筋、下支撑筋皆由Q235-A钢材制成。

本实用新型的有益效果：本实用新型的一种应用于秸秆板加工用裁断定位总成的架体，结构十分稳固、支承的稳定性高、受力较为均匀，可以有效支承裁断定位装置与待裁断秸秆板，还具有刚性强、组装方便、易于加工生产、重心稳定等多种优点，可以满足秸秆板加工对裁断定位总成架体的需求，使用寿命长、维修周期长，可以有效解决现有架体长期受力易变形的问题。

本实用新型的优点在于：

1、架体的前架体与后架体皆为两个立柱、横梁、上支撑筋、下支撑筋组装而成，两个立柱上端连接横梁，且与横梁件皆装置一个上支撑筋，立柱右下端皆装置一个下支撑筋，使得其稳定性较好，结构更为紧固，受力能力更好；

2、各部件皆采用六角头螺栓与六角头螺母，组装或是拆卸极为便捷，便于快速维修或是更换零件，避免影响生产效率；

3、所有的立柱、横梁、上支撑筋、下支撑筋皆采用Q235-A钢材制成，刚性较强，结构紧固；

4、架体上的柱体由上柱体、下柱体构成，上柱体的直径略小于下柱体的直径，可向下收缩至下柱体内部，通过螺栓调节件连接而成，可以根据实际需求来调节架体的整体高度。

附图说明

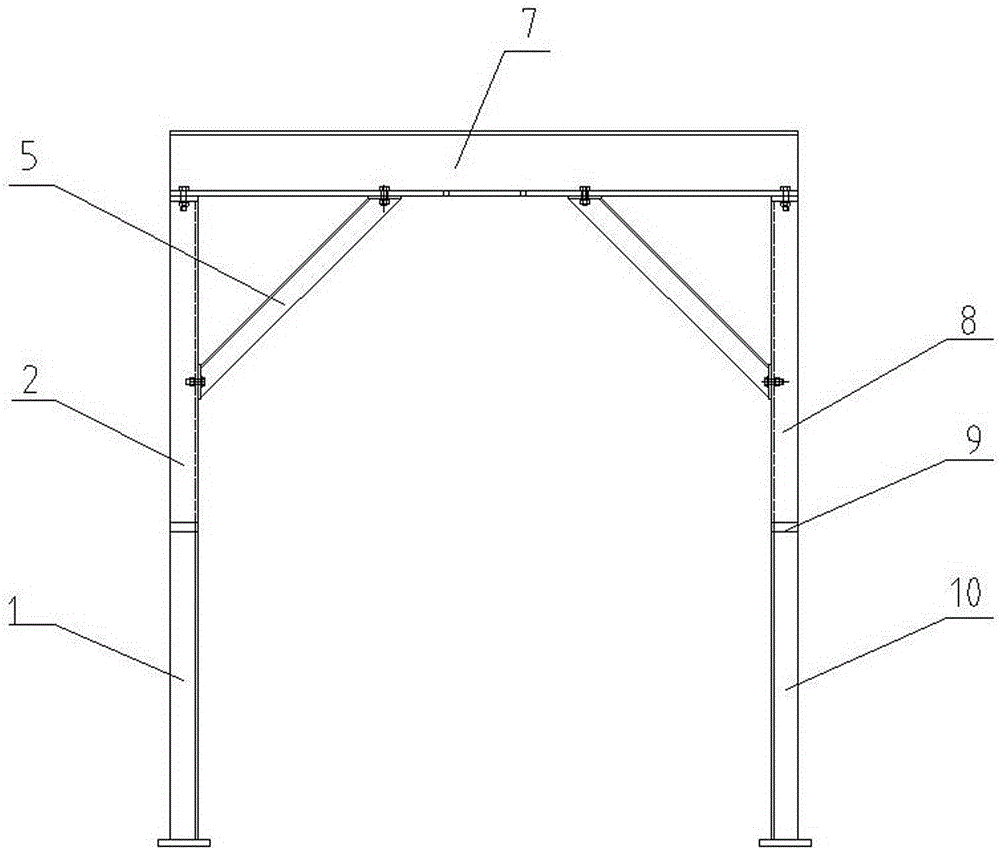

图1是本实用新型的整体结构主视图；

图2是本实用新型的整体结构左视图；

图中，（1）架体；（2）前架体；（3）后架体；（4）立柱；（5）上支撑筋；（6）下支撑筋；（7）横梁；（8）上柱体；（9）下柱体；（10）螺栓调节件。

具体实施方式

下面结合附图对本实用新型作进一步详细说明。

实施例1

如图1、图2所示，一种应用于秸秆板加工用裁断定位总成的架体，包括架体（1），所述架体（1）由前架体（2）、后架体（3）构成；所述前架体（2）、后架体（3）皆由左右两个立柱（4）、上支撑筋（5）、下支撑筋（6）、横梁（7）构成；所述左右两个立柱（4）顶端分别通过六角头螺栓与六角头螺母连接横梁（7）两端；所述左右两个立柱（4）内侧上端分别通过一根上支撑筋（5）支撑横梁（7），立柱（4）与上支撑筋（5）之间、上支撑筋（5）与横梁（7）之间皆通过六角头螺栓与六角头螺母连接，左右两个立柱（4）的前端分别通过六角头螺栓与六角头螺母连接装置下支撑筋（6）；六角头螺栓与六角头螺母连接处皆装置平垫圈、弹簧挡圈。

实施例2

如图1、图2所示，所述立柱（4）为伸缩立柱，由上柱体（8）、下柱体（9）、螺栓调节件（10）构成，所述上柱体（8）与下柱体（9）的侧面上皆装置多个相对应的螺栓插孔；所述上柱体（8）与下柱体（9）之间通过螺栓调节件（10）插入螺栓插孔内部连接，所述上柱体（8）的直径小于下柱体（9）的直径，可向下收缩在下柱体（9）内部；所述下柱体（9）内壁为光滑内壁。

实施例3

如图1、图2所示，所述立柱（4）底端还装置底板，上端与横梁连接处还装置垫铁。

实施例4

如图1、图2所示，所述立柱（4）、横梁（7）、上支撑筋（5）、下支撑筋（6）皆由Q235-A钢材制成。
