外挂式液体投放盒装置、洗涤系统的洗涤剂投放控制方法与流程

本发明涉及洗涤设备技术领域，特别涉及一种用于洗涤设备的外挂式液体投放盒装置、一种洗涤系统及其洗涤剂投放控制方法

背景技术：

一般情况下，商用洗衣房的洗涤设备在洗涤的过程中需要用到多种洗涤剂，例如，洗衣液、柔顺剂和消毒液。

相关技术中，对于不同的洗衣模式和用户需求，洗涤设备存在洗涤剂投放不足或过量、投放顺序不合理的问题，同时，洗涤剂的添加、更替步骤较为繁琐，不利于洗涤设备的商业推广。

技术实现要素：

本发明旨在至少在一定程度上解决相关技术中的技术问题之一。

为此，本发明的一个目的在于提出一种用于洗涤设备的外挂式液体投放盒装置，该装置可以根据洗衣信息和运行状态通过控制投放单元控制洗涤剂的投放顺序、投放时间以及投放量，从而实现洗涤液的智能自动投放，在改善用户体验的同时，更有利于洗涤设备的商业推广。

本发明的第二个目的在于提出一种洗涤系统。

本发明的第三个目的在于提出一种的洗涤系统的洗涤剂投放控制方法。

为达到上述目的，本发明第一方面实施例提出了一种用于洗涤设备的外挂式液体投放盒装置，包括：储液槽，所述储液槽包括多个储液腔室，每个储液腔室的出液口通过投放管分别连接到所述洗涤设备；多个投放单元，所述多个投放单元中的每个投放单元对应一个储液腔室的出液口设置；控制单元，所述控制单元通过信号线与所述洗涤设备相连，且所述控制单元分别与每个投放单元相连，所述控制单元用于接收所述洗涤设备的洗衣信息和运行状态，并根据所述洗衣信息和运行状态控制所述多个投放单元的投放顺序和投放时间以及控制所述每个投放单元的投放量。

根据本发明实施例的用于洗涤设备的外挂式液体投放盒，通过控制单元接收洗涤设备的洗衣信息和运行状态，并根据洗衣信息和运行状态控制多个投放单元的投放顺序和投放时间以及控制每个投放单元的投放量，从而实现洗涤液的智能自动投放，在改善用户体验的同时，更有利于洗涤设备的商业推广。

根据本发明的一个实施例，上述的用于洗涤设备的外挂式液体投放盒装置还包括无线通信单元，所述无线通信单元用于建立所述控制单元与用户终端之间的无线通信连接，其中，所述用户终端通过所述无线通信单元向所述控制单元远程下发所述洗涤设备的洗衣信息。

根据本发明的一个实施例，所述洗衣信息包括洗衣模式和洗衣参数。

根据本发明的一个实施例，所述控制单元还用于获取所述外挂式液体投放盒装置的状态信息，并通过所述无线通信单元将所述外挂式液体投放盒装置的状态信息和所述洗涤设备的运行状态发送给所述用户终端。

根据本发明的一个实施例，所述多个储液腔室包括洗衣液储存室、柔顺剂储存室和消毒液储存室，所述洗涤设备包括三通阀，所述洗衣液储存室、柔顺剂储存室和消毒液储存室对应的投放管分别连接到所述三通阀的第一端，所述三通阀的第二端连接到出水装置，所述三通阀的第三端连接到所述洗涤设备的进水口。

根据本发明的一个实施例，所述每个投放单元包括带有继电器的微型马达，其中，所述控制单元通过控制所述继电器以控制所述微型马达进行工作。

为达到上述目的，本发明第二方面实施例提出了一种洗涤系统，其包括本发明第一方面实施例所述的用于洗涤设备的外挂式液体投放盒装置。

本发明实施例的洗涤设备，通过上述的用于洗涤设备的外挂式液体投放盒装置的控制单元接收洗涤设备的洗衣信息和运行状态，并根据洗衣信息和运行状态控制多个投放单元的投放顺序和投放时间以及控制每个投放单元的投放量，从而实现洗涤液的智能自动投放，在改善用户体验的同时，更有利于洗涤设备的商业推广。

为达到上述目的，基于上述实施例，本发明第三方面实施例提出了一种洗涤系统的洗涤剂投放控制方法，包括以下步骤：获取所述洗涤设备的洗衣信息和运行状态；根据所述洗衣信息和运行状态控制所述多个投放单元的投放顺序和投放时间以及控制所述每个投放单元的投放量。

根据本发明实施例的洗涤系统的洗涤剂投放控制方法，首先，获取洗涤设备的洗衣信息和运行状态，然后，根据洗衣信息和运行状态控制多个投放单元的投放顺序和投放时间以及控制每个投放单元的投放量，从而实现洗涤液的智能自动投放，在改善用户体验的同时，更有利于洗涤设备的商业推广。

根据本发明的一个实施例，所述外挂式液体投放盒装置的控制单元通过信号线与所述洗涤设备相连以直接获取所述洗涤设备的洗衣信息和运行状态。

根据本发明的一个实施例，所述外挂式液体投放盒装置的控制单元通过与用户终端进行无线通信以获取所述洗涤设备的洗衣信息，并通过信号线与所述洗涤设备相连以获取所述洗涤设备的运行状态。

根据本发明的一个实施例，所述洗衣信息包括洗衣模式和洗衣参数。

根据本发明的一个实施例，所述控制单元还获取所述外挂式液体投放盒装置的状态信息，并将所述外挂式液体投放盒装置的状态信息和所述洗涤设备的运行状态发送给所述用户终端。

附图说明

本发明上述的和/或附加的方面和优点从下面结合附图对实施例的描述中将变得明显和容易理解，其中，

图1是根据本发明一个实施例的用于洗涤设备的外挂式液体投放盒装置的结构示意图；

图2是是根据本发明另一个实施例的用于洗涤设备的外挂式液体投放盒装置的结构示意图；以及

图3是根据本发明一个实施例的洗涤系统的洗涤剂投放控制方法的流程图。

附图标记：储液槽10、投放单元20、控制单元30、洗涤设备40、无线通信单元50、用户终端60、云端服务器70、移动通信基站塔80、洗衣液储存室101、消毒液储存室102、柔顺剂储存室103、三通阀401、出水装置90、信号线L1和投放管L2。

具体实施方式

下面详细描述本发明的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本发明，而不能理解为对本发明的限制。

下面参考附图来描述本发明实施例提出的用于洗涤设备的外挂式液体投放盒装置、洗涤系统和洗涤系统的洗涤剂投放控制方法。

图1是根据本发明一个实施例的用于洗涤设备的外挂式液体投放盒装置的结构示意图。如图1所示，该外挂式液体投放盒装置包括储液槽10、多个投放单元20和控制单元30。

其中，储液槽10包括多个储液腔室(图1所示包括3个储液腔室)，每个储液腔室的出液口通过投放管L2分别连接到洗涤设备40。控制单元30通过信号线L1与洗涤设备40相连，且控制单元30分别与每个投放单元20相连，控制单元30用于接收洗涤设备40的洗衣信息和运行状态，并根据洗衣信息和运行状态控制多个投放单元20的投放顺序和投放时间以及控制每个投放单元20的投放量。

其中，在本发明实施例中，洗衣信息包括洗衣模式和洗衣参数。

具体地，控制单元30通过信号线L1获取洗涤设备40的洗衣模式、洗衣参数和运行状态，并根据洗衣模式、洗衣参数和运行状态控制投放单元20的投放顺序和投放时间以及每个投放单元20的投放量，以将储液槽10中每个储液腔室中的液体按照预设的顺序、时间和投放量分别投放至洗涤设备40中，从而实现洗涤液的智能自动投放，避免出现储液腔室中液体投放顺序不合理、投放量过多或过少的问题，在改善用户体验的同时，更有利于洗涤设备的商业推广。

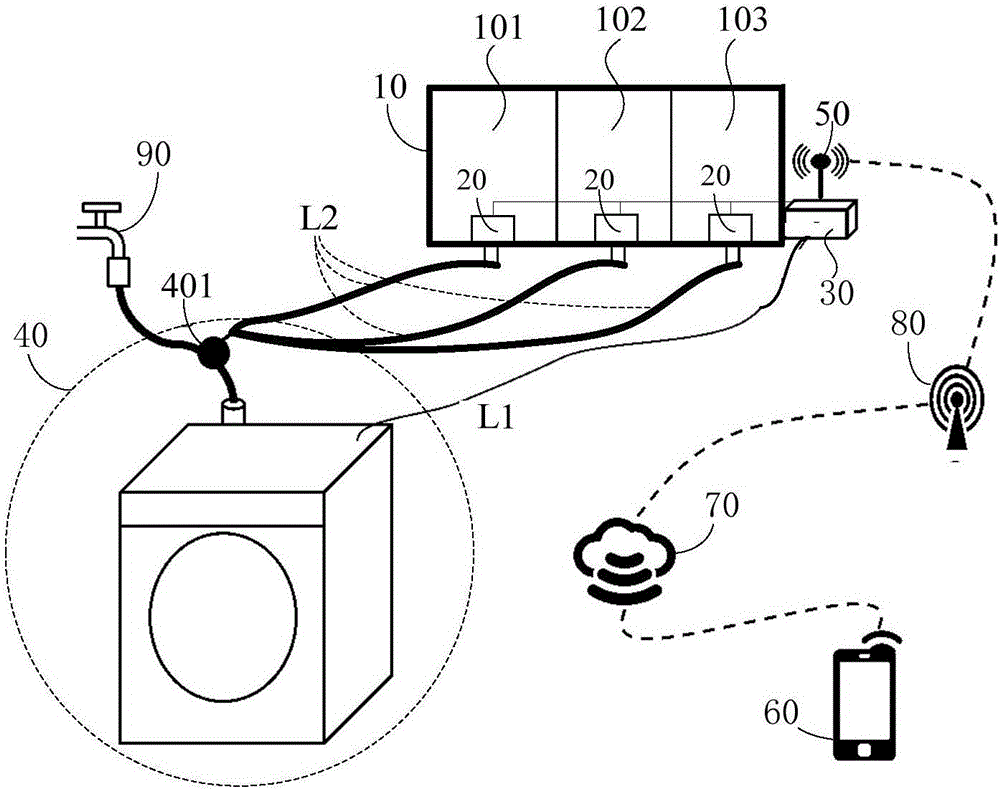

根据本发明的一个实施例，如图2所示，上述的洗涤设备的外挂式液体投放盒装置还包括无线通信单元50。无线通信单元50用于建立控制单元30与用户终端60之间的无线通信连接，其中，用户终端60通过无线通信单元50向控制单元30远程下发洗涤设备40的洗衣信息。

具体地，如图2所示，其中，用户终端60可以为手机、平板电脑、个人数字助理等具有各种操作系统的硬件设备。用户可以通过用户终端60设置洗涤设备40的洗衣模式和洗衣参数，然后通过无线网络将洗衣模式和洗衣参数发送至云端服务器70进行数据处理，云端服务器70将处理后的洗衣模式和洗衣参数发送至移动通信基站塔80，移动通信基站塔80将洗衣模式和洗衣参数发送至无线通信单元50，最后，无线通信单元50向控制单元30下发洗涤设备40的洗衣模式和洗衣参数。控制单元30接收洗涤设备40的洗衣模式和洗衣参数，并根据洗衣模式和洗衣参数控制洗涤设备启动，同时，控制单元30通过信号线L1实时获取洗涤设备40的运行状态，并根据洗涤设备40的洗衣模式、洗衣参数和运行状态控制投放单元20的投放顺序和投放时间以及每个投放单元20的投放量，以将储液槽10中每个储液腔室中的液体按照预设的顺序、时间和投放量分别投放至洗涤设备40中。

进一步地，根据本发明的一个实施例，如图2所示，控制单元30还用于获取外挂式液体投放盒装置的状态信息，并通过无线通信单元50将外挂式液体投放盒装置的状态信息和洗涤设备40的运行状态发送给用户终端60。

具体地，控制单元30获取外挂式液体投放盒装置的状态信息和洗涤设备40的运行状态，其中，外挂式液体投放盒装置的状态信息可以是储液槽10中每个储液腔室中液体的余量等信息，并通过无线通信单元50将外挂式液体投放盒装置的状态信息和洗涤设备40的运行状态发送至用户终端60，用户可以在用户终端60上查看外挂式液体投放盒装置的状态信息和洗涤设备40的运行状态，提高了用户的使用体验。

在本发明实施中，如图2所示，多个储液腔室包括洗衣液储存室101、消毒液储存室102和柔顺剂储存室103，洗涤设备40包括三通阀401，洗衣液储存室101、消毒液储存室102和柔顺剂储存室103对应的投放管L2分别连接到三通阀401的第一端，三通阀401的第二端连接到出水装置90，三通阀401的第三端连接到洗涤设备40的进水口。

具体地，如图2所示，控制单元30通过信号线L1获取洗涤设备40的洗衣模式、洗衣参数和运行状态，并根据洗衣模式、洗衣参数和运行状态通过控制投放单元20控制洗衣液、柔顺剂和消毒液的投放顺序、投放时间和投放量。举例而言，控制单元30可以根据洗涤设备40的洗衣模式确定投放单元20的投放顺序和投放时间，并可以根据水位信息确定储液腔室中每种液体的投放量，例如，如果用户选择标准洗衣模式、中水位进行洗涤，在洗涤设备40开始执行洗涤程序时，控制单元30控制洗衣液储存室101中的投放单元20将洗衣液储存室101中的洗衣液通过投放管L2投放至洗涤设备40中，以用于洗涤衣物；在洗涤设备40开始执行第一次漂洗程序时，控制单元30控制消毒液储存室102中的投放单元20将消毒液储存室102中的消毒液通过投放管L2投放至洗涤设备40中，以用于对衣物进行消毒；在洗涤设备40开始执行最后一次漂洗程序时，控制单元30控制柔顺剂储存室103的投放单元20将柔顺剂储存室103的柔顺剂通过投放管L2投放至洗涤设备40中，以用于对衣物进行柔顺处理。由此，该装置可以实现洗涤液的智能自动投放，避免出现储液腔室中液体投放顺序不合理、投放量过多或过少的问题，在改善用户体验的同时，更有利于洗涤设备的商业推广。

在本发明实施例中，每个投放单元20包括带有继电器的微型马达，其中，控制单元50通过控制继电器以控制微型马达进行工作。

在本发明实施例中，控制单元30还可以用于在储液槽10中的液体不足时发出补液提醒。例如，可以通过在储液槽10中的每个储液腔室内设置电感式检测装置以检测每个储液腔室内的液体的余量，液体余量的变化会导致电感式检测装置线圈的各感应参数发生变化，电感式检测装置采集感应参数的变化并将其转化为电流或电压信号传输至控制单元30，控制单元30可以根据电压或电流信号判断出每个储液腔室内的液体的余量，并在某个储液腔室内液体余量低于预设值时发出补液提醒。

综上所述，根据本发明实施例的用于洗涤设备的外挂式液体投放盒，通过控制单元接收洗涤设备的洗衣信息和运行状态，并根据洗衣信息和运行状态控制多个投放单元的投放顺序和投放时间以及控制每个投放单元的投放量，从而实现洗涤液的智能自动投放，在改善用户体验的同时，更有利于洗涤设备的商业推广，同时，控制单元还用于获取外挂式液体投放盒装置的状态信息，并通过无线通信单元将外挂式液体投放盒装置的状态信息和洗涤设备的运行状态发送给用户终端，用户可以在用户终端上查看外挂式液体投放盒装置的状态信息和洗涤设备的运行状态，进一步提高了用户的使用体验。

本发明实施例还提出一种洗涤系统，其包括上述的用于洗涤设备的外挂式液体投放盒装置。

本发明实施例的洗涤设备，通过上述的用于洗涤设备的外挂式液体投放盒装置的控制单元接收洗涤设备的洗衣信息和运行状态，并根据洗衣信息和运行状态控制多个投放单元的投放顺序和投放时间以及控制每个投放单元的投放量，从而实现洗涤液的智能自动投放，在改善用户体验的同时，更有利于洗涤设备的商业推广。

基于上述实施例，本发明还提出一种洗涤系统的洗涤剂投放控制方法。如图3所示，该洗涤剂投放控制方法包括以下步骤：

S1，获取洗涤设备的洗衣信息和运行状态。

根据本发明的一个实施例，如图1所示，外挂式液体投放盒装置的控制单元通过信号线与洗涤设备相连以直接获取洗涤设备的洗衣信息和运行状态。

其中，在本发明实施例中，洗衣信息包括洗衣模式和洗衣参数。

S2，根据洗衣信息和运行状态控制多个投放单元的投放顺序和投放时间以及控制每个投放单元的投放量。

具体地，外挂式液体投放盒装置的控制单元通过信号线获取洗涤设备的洗衣模式、洗衣参数和运行状态，并根据洗衣模式、洗衣参数和运行状态控制投放单元的投放顺序和投放时间以及每个投放单元的投放量，从而实现洗涤液的智能自动投放，避免出现储液腔室中液体投放顺序不合理、投放量过多或过少的问题，在改善用户体验的同时，更有利于洗涤设备的商业推广。

根据本发明的一个实施例，外挂式液体投放盒装置的控制单元通过与用户终端进行无线通信以获取洗涤设备的洗衣信息，并通过信号线与洗涤设备相连以获取洗涤设备的运行状态。

具体地，如图2所示，其中，用户终端可以为手机、平板电脑、个人数字助理等具有各种操作系统的硬件设备。用户可以通过用户终端设置洗涤设备的洗衣模式和洗衣参数，然后通过无线网络将洗衣模式和洗衣参数发送至云端服务器进行数据处理，云端服务器将处理后的洗衣模式和洗衣参数发送至移动通信基站塔，移动通信基站塔将洗衣模式和洗衣参数发送至无线通信单元，最后，无线通信单元向控制单元下发洗涤设备的洗衣模式和洗衣参数。控制单元接收洗涤设备的洗衣模式和洗衣参数，并根据洗衣模式和洗衣参数控制洗涤设备启动，同时，控制单元通过信号线实时获取洗涤设备的运行状态，并根据洗涤设备的洗衣模式、洗衣参数和运行状态控制投放单元的投放顺序和投放时间以及每个投放单元的投放量。

根据本发明的一个实施例，控制单元还获取外挂式液体投放盒装置的状态信息，并将外挂式液体投放盒装置的状态信息和洗涤设备的运行状态发送给用户终端。

具体地，控制单元获取外挂式液体投放盒装置的状态信息和洗涤设备的运行状态，其中，外挂式液体投放盒装置的状态信息可以是储液槽中每个储液腔室中液体的余量等信息，并通过无线通信单元将外挂式液体投放盒装置的状态信息和洗涤设备的运行状态发送至用户终端，用户可以在用户终端上查看外挂式液体投放盒装置的状态信息和洗涤设备的运行状态，进一步提高了用户的使用体验。

综上所述，根据本发明实施例的洗涤系统的洗涤剂投放控制方法，首先，获取洗涤设备的洗衣信息和运行状态，然后，根据洗衣信息和运行状态控制多个投放单元的投放顺序和投放时间以及控制每个投放单元的投放量，从而实现洗涤液的智能自动投放，在改善用户体验的同时，更有利于洗涤设备的商业推广，同时，控制单元还用于获取外挂式液体投放盒装置的状态信息，并通过无线通信单元将外挂式液体投放盒装置的状态信息和洗涤设备的运行状态发送给用户终端，用户可以在用户终端上查看外挂式液体投放盒装置的状态信息和洗涤设备的运行状态，进一步提高了用户的使用体验。
