便于收纳折叠且带有烘干功能的晾晒装置的制作方法

本发明涉及一种晾衣架，具体涉及便于收纳折叠且带有烘干功能的晾晒装置。

背景技术：

在日常生活中，晾衣架是一种不可缺少的生活用品，服饰、被褥等无凭需要定期更换清洗，清洗后的服饰、被褥等物品大多被晒晾在室外安装的晾衣架上，现有的晾衣架中，X型晾衣架在使用时比较方便，但无法快速烘干，并且对清洗过的鞋子也不便搭晾。

技术实现要素：

本发明的目的在于提供一种便于收纳折叠且带有烘干功能的晾晒装置，解决的晾衣架无法快速烘干、对清洗过的鞋子也不便搭晾，且收纳不方便的问题。

为解决上述的技术问题，本发明采用以下技术方案：

便于收纳折叠且带有烘干功能的晾晒装置，包括在水平方向上由左到右并列设置的一对X型支架，以及连接在这两个X型支架之间的衣架杆和鞋杆，其中衣架杆有两根，且相互平行的连接在两个X型支架上端架头之间，鞋杆有两根，且相互平行的连接在两个X型支架下端架头之间，这两个X型支架的交叉处之间还连接有中心杆；

每根衣架杆上都并列设置有衣钩，衣钩包括T型杆和钩头，T型杆包括尾杆和头杆，尾杆和头杆转动连接，其中尾杆的杆尾与衣架杆固定连接，头杆的两端与钩头固定连接；

鞋杆为一端开口的空心管，且开口处通过弹性软管与风机相连同，每根鞋杆上都并列设置有鞋撑，鞋撑为与鞋杆相连通，并设置有出风口的柱形管；

竖直方向上两个X型支架之间在还连接有一对相互平行的横向轨道，且位于下方的横向轨道上设置有驱动滑轮，驱动滑轮上设置有纵向风管，纵向风管还与位于上方的横向轨道滑动连接，其中纵向风管还通过弹性软管与风机相连通。

在本技术方案中，将两个X型支架通过横杆和中心杆固定连接在一起，可以加强整个晾衣架的强度，延长其使用寿命，T型杆中头杆能以与尾杆的相接处为中心旋转，当衣物需要快速烘干时，转动头杆，使衣物正面对准纵向风管，提高受风面积，加速烘干，鞋撑通过鞋杆将风机中的冷风或热风吹入到鞋中，达到快速烘干的效果，纵向风管通过驱动滑轮在相互平行的横向轨道往返运动达到均匀烘干的效果。

更进一步的技术方案是，上述中带有驱动滑轮的横向轨道两端均设置有行程开关，行程开关与电机电连接。

在本技术方案中，纵向风管在左右移动过程中，触碰行程开关从而改变移动方向，实现自动化吹风。

更进一步的技术方案是，上述中两个X型支架下端架头处均设置有万向轮。

在本技术方案中，万向轮方便了整个装置的搬运，使用推动的方式带动晾衣架移动。

更进一步的技术方案是，上述中风机还电连接有时间继电器。

在本技术方案中，时间继电器可以控制吹风的时间，使用人员可以根据自己的需要来智能化设置烘干的时间。

更进一步的技术方案是，上述中衣架杆的一端设置有螺纹口，另一端设置有螺纹，螺纹与螺纹口相互匹配。

在本技术方案中，使用人员可以根据需要对晾衣架的晾衣杆进行延长，使本晾衣架的晾晒衣服的件数增加。

更进一步的技术方案是，上述中两根衣架杆之间还活动连接有水平竖杆，水平竖杆有两根以上。

在本技术方案中，两根衣架杆之间的水平竖杆方便使用人员放置物件，进一步丰富本晾衣架的功能，同时活动连接的水平竖杆也能从衣架杆上拆卸下来。

更进一步的技术方案是，上述中T型杆位于衣架杆的下方，且尾杆与衣架杆垂直。

与现有技术相比，本发明的有益效果至少是如下之一：

1、本发明中将两个X型支架通过横杆和中心杆固定连接在一起，可以加强整个晾衣架的强度，延长其使用寿命，T型杆中头杆能以与尾杆的相接处为中心旋转，鞋撑通过鞋杆将风机中的冷风或热风吹入到鞋中，达到快速烘干的效果，纵向风管通过驱动滑轮在相互平行的横向轨道往返运动达到均匀烘干的效果。

2、提高了本晾衣架的自动化程度，减少了使用者的劳动量。

3、方便了整个晾衣架的搬运。

4、提高了本装置的智能化成程度。

5、提高了本装置使用时衣架杆上搭晾衣服的件数。

6、丰富了本装置的实用功能。

附图说明

图1为本发明结构示意图。

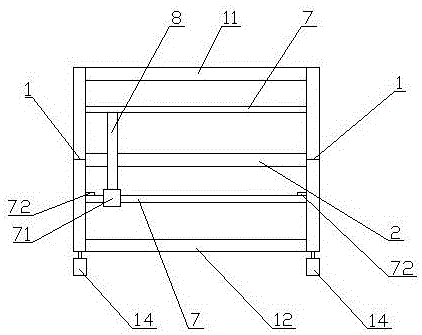

图2为本发明晾衣架主体结构示意主视图。

图3为本发明衣架杆结构示意图。

图4为本发明鞋杆结构示意剖面图。

图5为本发明鞋杆结构示意局部剖面图。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

实施例1

如图1、2、3、4和5所示，便于收纳折叠且带有烘干功能的晾晒装置，包括在水平方向上由左到右并列设置的一对X型支架1，以及连接在这两个X型支架1之间的衣架杆11和鞋杆12，其中衣架杆11有两根，且相互平行的连接在两个X型支架1上端架头之间，鞋杆12有两根，且相互平行的连接在两个X型支架1下端架头之间，这两个X型支架1的交叉处之间还固定连接有中心杆2；横杆包括位于两个X型支架1上端架头之间的两根衣架杆11和下端架头之间的两根鞋杆12；在本实施例中，每根衣架杆11上都并列固定安装有六个衣钩，衣钩包括T型杆111和钩头112，T型杆111包括尾杆113和头杆114，尾杆113和头杆114通过铰链转动连接，其中尾杆113的杆尾与衣架杆11通过螺钉固定连接，头杆114的两端与钩头112通过螺钉固定连接；鞋杆12为一端开口的空心管，且开口处通过弹性软管4与风机5相连通，每根鞋杆12上都并列安装有六个鞋撑6，鞋撑6为与鞋杆12相连通，且设置有出风口61的柱形管；在竖直方向上两个X型支架1之间还连接有一对相互平行的横向轨道7，且位于下方的横向轨道7上设置有驱动滑轮71，驱动滑轮71上设置有纵向风管8，纵向风管8还与位于上方的横向轨道7滑动连接，其中纵向风管8还通过弹性软管4与风机5相连通，纵向风管8通过驱动滑轮71在横向轨道7上往返移动，风机5通过弹性软管4分别向鞋杆12和纵向风管8内吹风，本实施例的有益效果是将两个X型支架1通过横杆和中心杆2固定连接在一起，可以加强整个晾衣架的强度，延长其使用寿命，T型杆111中头杆114能以与尾杆113的相接处为中心旋转，鞋撑6通过鞋杆12将风机中的冷风或热风吹入到鞋中，达到快速烘干的效果，纵向风管8通过驱动滑轮71在相互平行的横向轨道7往返运动达到均匀烘干的效果。

实施例2

如图1和2所示，对比于实施例1，本实施例优化了横向轨道7，带有驱动滑轮71的横向轨道7两端均设置有行程开关72，行程开关72与电机电连接，当纵向风管8上驱动滑轮71的通过电机启动后，在横向轨道7上移动，当驱动滑轮71触碰到左边的行程开关72后，电机改变转动方向，同时驱动滑轮71转向转动，本实施例中行程开关72提高了本晾衣架的自动化程度，减少了使用者的劳动量。

实施例3

如图2所示，对比于实施例1，本实施例优化了X型支架1，两个X型支架1下端架头处均设置有万向轮14，使用人员只需要推动X型支架1，X型支架1便能通过万向轮14移动，本实施例中万向轮14方便了整个晾衣架的搬运。

实施例4

如图1所示，对比于实施例1，本实施例优化了风机5，风机5还电连接有时间继电器，使用人员可以通过调设时间继电器来控制风机5运行的时间，本实施例时间继电器提高了本装置的智能化成程度。

实施例5

对比于实施例1，本实施例优化了衣架杆11，衣架杆11的一端设置有螺纹口，另一端设置有螺纹，螺纹与螺纹口相互匹配，多根衣架杆11可以首尾相连，能将多件衣服晾晒在上面，本实施例提高了本装置使用时衣架杆上搭晾衣服的件数。

实施例6

如图1所示，对比于实施例1，本实施例优化了衣架杆11，两根衣架杆11之间还活动连接有水平竖杆9，水平竖杆9有两根以上，本实施例中水平竖杆9丰富了本装置的实用功能，能让其上放置更多的物件。

实施例7

如图3所示，对比于实施例1，本实施例优化了T型杆111，T型杆111位于衣架杆11的下方，且尾杆113与衣架杆11垂直，本实施例中进一步限定了T型杆111，合理的安排了衣架杆11上的空间。

尽管这里参照本发明的多个解释性实施例对本发明进行了描述，但是，应该理解，本领域技术人员可以设计出很多其他的修改和实施方式，这些修改和实施方式将落在本申请公开的原则范围和精神之内。更具体地说，在本申请公开、附图和权利要求的范围内，可以对主题组合布局的组成部件和/或布局进行多种变型和改进。除了对组成部件和/或布局进行的变形和改进外，对于本领域技术人员来说，其他的用途也将是明显的。
