一种新型张力调节装置的制作方法

本实用新型涉及织袜机领域，具体为一种新型张力调节装置。

背景技术：

现有的织袜机在运行过程中由于意外原因，经常出现断线，这一现象的几率随着织袜机速度提高而增加，和线绳的张力的有一定关系，现有袜机上的调节张力装置包括电子式弹性送纱装置和机械式调节装置，前者虽然可以对线绳张力均匀控制，调节方便，但是其结构复杂，使用成本比较高，因此整体考虑的话并不适合推广使用。

技术实现要素：

本实用新型为解决现有的技术在使用中存在的问题，提供一种结构简单，调节线绳张力效果好的张力调节装置。

为实现上述目的，本实用新型提供如下技术方案：一种新型张力调节装置，包括机架、固定在机架上的固定板、调节板，所述的固定板和调节板上均设有导线柱，所述机架顶端和底端均设有螺纹孔，所述固定板通过螺栓分别固定在机架的顶端和底端，所述调节板上设有轴承座孔和销孔，所述调节板通过塑料滚动轴承固定在机架的中部，所述塑料滚动轴承外圈与轴承座孔紧配合且内圈与机架紧配合，所述调节板下方设有托板，所述托板上设有圆周均布的若干个通孔，销孔与通孔之间用销子穿过固定。

所述托板与机架为过盈配合。

所述销孔和通孔同心且直径相同。

所述导线柱的中心轴线相互平行。

所述导线柱为聚四氟乙烯材质制成。

与现有技术相比，本实用新型的有益效果是：通过调节板平面360度转动来实现线绳的始终张紧，能够精确快速调控线绳的张力，有效降低线绳的断头，调节板通过塑料滚动轴承固定在机架的中部，可以很方便的平面转动，调节板上的销孔和托板上的通孔用销子穿过固定，需要调节张力时，拔出销子且转动调节板，达到要求的位置插入销子固定，操作过程方便且快捷，值得推广，导线柱的中心轴线相互平行且为摩擦力极小的聚四氟乙烯材质制成，大大降低了线绳与导线柱之间的摩擦力，保证线绳张力的同时不会因为摩擦力过大导致线绳刮花或者断裂。

附图说明

图1为本实用新型的结构示意图。

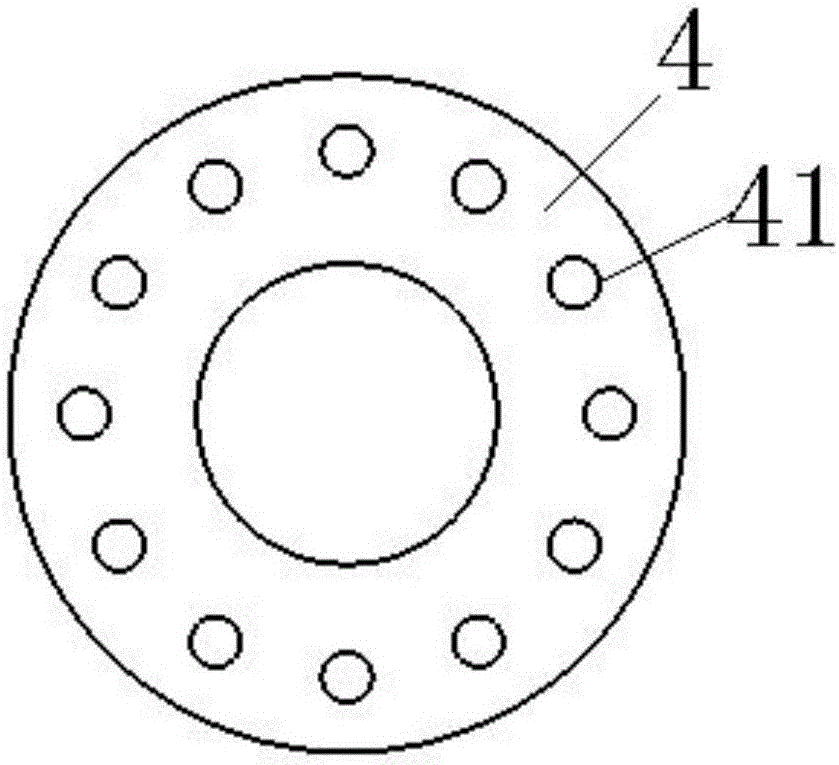

图2为本实用新型的托板的结构示意图。

具体实施方式

下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。

如图1、图2所示，本实用新型提供一种技术方案：一种新型张力调节装置，包括机架1、固定在机架1上的固定板2、调节板3，所述的固定板2和调节板3上均设有导线柱7，所述机架1顶端和底端均设有螺纹孔，所述固定板2通过螺栓8分别固定在机架1的顶端和底端，所述调节板3上设有轴承座孔32和销孔31，所述调节板3通过塑料滚动轴承5固定在机架1的中部，所述塑料滚动轴承5外圈与轴承座孔32紧配合且内圈与机架1紧配合，所述调节板3下方设有托板4，所述托板4上设有圆周均布的若干个通孔41，销孔31与通孔41之间用销子6穿过固定。

所述托板4与机架1为过盈配合。

所述销孔31和通孔41同心且直径相同。

所述导线柱7的中心轴线相互平行。

所述导线柱7为聚四氟乙烯材质制成。

本实用新型在使用的时候，通过调节板3平面360度转动来实现线绳的始终张紧，能够精确快速调控线绳的张力，有效降低线绳的断头，调节板3通过塑料滚动轴承5固定在机架1的中部，可以很方便的平面转动，调节板3上的销孔31和托板4上的通孔41用销子6穿过固定，需要调节张力时，拔出销子6且转动调节板3，达到要求的位置插入销子6固定，操作过程方便且快捷，值得推广，导线柱7的中心轴线相互平行且为摩擦力极小的聚四氟乙烯材质制成，大大降低了线绳与导线柱7之间的摩擦力，保证线绳张力的同时不会因为摩擦力过大导致线绳刮花或者断裂。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
