一种汽封箱结构的制作方法

本实用新型涉及一种汽封箱，尤其涉及一种汽封箱结构。

背景技术：

汽封箱是项很有经济效益的工具，它的虎牙是自动回们的，可使操作人员减少疲劳且工作速度更快，它的穿透深度是呆调整的，适用于箱底(调深)和箱面(调浅)的封箱工作，具有轻巧，操作简便，耐磨性好，封箱平整，安全牢固，并可减轻劳动强度和提高工作效率等优点.气动封箱机主要适用于纸箱的封箱包装，既可单机作业，也可与流水线配套使用，广泛应用在家用电器、纺织、食品、百货、医药、化工等行业以及需装载较重物品或不易用粘胶带封口的各种纸箱和钙塑箱的打钉封口。

现有的汽封箱结构存在压力控制不精准，压力时常过高或过低，压力过高导致固色时间漫长、箱体容易膨胀、容易发生爆炸的缺点，因此亟需研发一种固色时间均衡、箱体不易膨胀、不容易发生爆炸危险的汽封箱结构。

技术实现要素：

(1)要解决的技术问题

本实用新型为了克服现有的汽封箱结构存在压力控制不精准，压力时常过高或过低，压力过高导致固色时间漫长、箱体容易膨胀、容易发生爆炸的缺点，本实用新型要解决的技术问题是提供一种固色时间均衡、箱体不易膨胀、不容易发生爆炸危险的汽封箱结构。

(2)技术方案

为了解决上述技术问题，本实用新型提供了这样一种汽封箱结构，包括有箱体、导布轮组、上调节轮、下调节轮、节流电控阀、缸体、按钮Ⅰ、活塞、导杆、密封导套、细弹簧、滑轨、滑块、横杆、按钮Ⅱ、顶板、按钮Ⅲ和粗弹簧，箱体的底部开有进布口，箱体内均匀交错的布置有导布轮组，箱体的左上方开有出布口，出布口的上方设有上调节轮，出布口的下方设有下调节轮，箱体右侧开有蒸汽进口，蒸汽进口上设有节流电控阀，箱体内的顶部设有缸体，缸体内左侧底部设有按钮Ⅰ，缸体内设有活塞，活塞的顶部连接有导杆，箱体的顶部中间设有密封导套，导杆穿过密封导套伸出于箱体外，导杆的左右两侧设有细弹簧，细弹簧的一端与活塞顶部连接，细弹簧的另一端与箱体内底部连接，箱体外顶部左右两侧设有滑轨，滑轨上设有滑块，两个滑块之间连接有横杆，横杆底部设有按钮Ⅱ，按钮Ⅱ与导杆相对应，两个滑轨的顶部连接有顶板，顶板的底部设有按钮Ⅲ，按钮Ⅲ的左右两侧设有粗弹簧，粗弹簧的一端与横杆连接，粗弹簧的另一端与顶板底部连接，按钮Ⅰ、按钮Ⅱ和按钮Ⅲ均与节流电控阀有线路连接。

优选地，还包括有循环风机，循环风机设在箱体内顶部右侧。

优选地，活塞的材质为PPR。

工作原理：布匹从进布口进入，依次绕过导布轮组，再穿过上调节轮和下调节轮之间从出布口进入到还原箱内，蒸汽进口连接蒸汽管，蒸汽从进气口进入箱体内，当箱体内的蒸汽压力过高时，活塞在压力的作用下向上移动并挤压细弹簧，导杆随之向上移动，导杆向上移动将会触碰到按钮Ⅱ，触碰到按钮Ⅱ后节流电控阀处于半开状态，蒸汽进口的流量就会随之减少。当活塞继续向上运动并推动按钮Ⅱ向上移动，横杆随之向上移动，粗弹簧被挤压，横杆向上移动将会触碰到按钮Ⅲ，此时，节流电控阀将完全关闭，蒸汽不再进入到箱体内，从而说明箱体内的压力过高。当箱体内的压力较低时，在细弹簧弹力的作用下，活塞在缸体内向下移动，在粗弹簧弹力的作用下，使滑块在滑轨上向下滑动，横杆随之向下移动，当活塞向下移动触碰到按钮Ⅰ时，节流电控阀将又会开启，蒸汽又能从蒸汽进口进入到箱体内，如此反复，就能保持箱体内的压力处于均衡状态。

因为还包括有循环风机，循环风机设在箱体内顶部右侧，可以控制风机工作，风机工作能将箱体内的蒸汽压力散布均匀，不容易导致爆炸。

因为活塞的材质为PPR，PPR具有耐腐蚀性强、耐热性好和使用寿命长等特点。

(3)有益效果

本实用新型达到了固色时间均衡、箱体不易膨胀、不容易发生爆炸危险效果。

附图说明

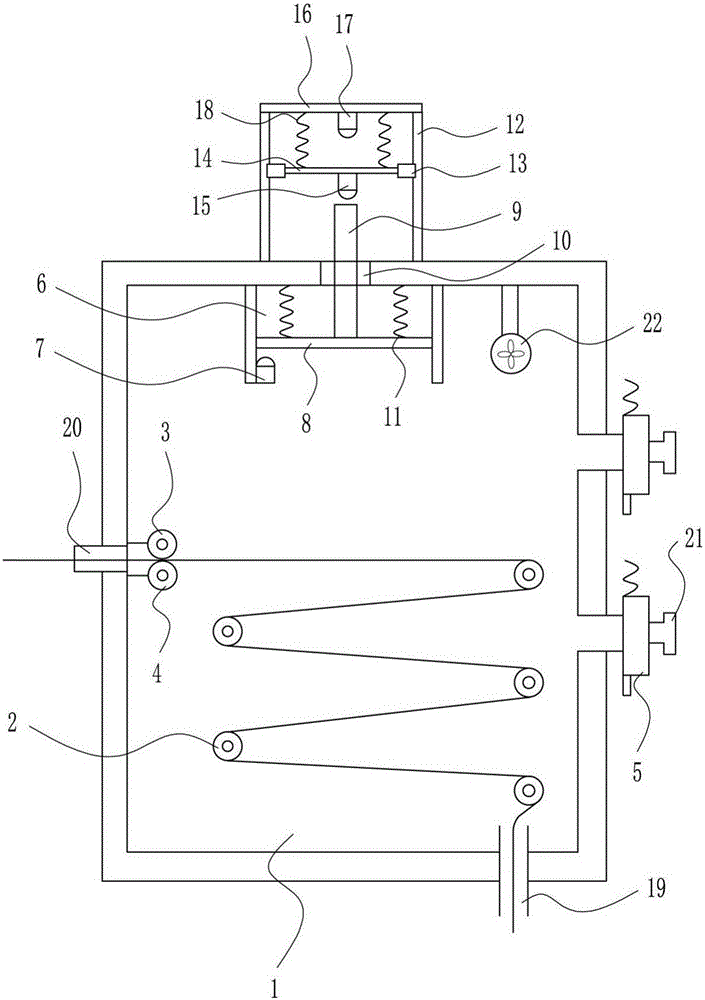

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

附图中的标记为：1-箱体，2-导布轮组，3-上调节轮，4-下调节轮，5-节流电控阀，6-缸体，7-按钮Ⅰ，8-活塞，9-导杆，10-密封导套，11-细弹簧，12-滑轨，13-滑块，14-横杆，15-按钮Ⅱ，16-顶板，17-按钮Ⅲ，18-粗弹簧，19-进布口，20-出布口，21-蒸汽进口，22-循环风机。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种汽封箱结构，如图1-2所示，包括有箱体1、导布轮组2、上调节轮3、下调节轮4、节流电控阀5、缸体6、按钮Ⅰ7、活塞8、导杆9、密封导套10、细弹簧11、滑轨12、滑块13、横杆14、按钮Ⅱ15、顶板16、按钮Ⅲ17和粗弹簧18，箱体1的底部开有进布口19，箱体1内均匀交错的布置有导布轮组2，箱体1的左上方开有出布口20，出布口20的上方设有上调节轮3，出布口20的下方设有下调节轮4，箱体1右侧开有蒸汽进口21，蒸汽进口21上设有节流电控阀5，箱体1内的顶部设有缸体6，缸体6内左侧底部设有按钮Ⅰ7，缸体6内设有活塞8，活塞8的顶部连接有导杆9，箱体1的顶部中间设有密封导套10，导杆9穿过密封导套10伸出于箱体1外，导杆9的左右两侧设有细弹簧11，细弹簧11的一端与活塞8顶部连接，细弹簧11的另一端与箱体1内底部连接，箱体1外顶部左右两侧设有滑轨12，滑轨12上设有滑块13，两个滑块13之间连接有横杆14，横杆14底部设有按钮Ⅱ15，按钮Ⅱ15与导杆9相对应，两个滑轨12的顶部连接有顶板16，顶板16的底部设有按钮Ⅲ17，按钮Ⅲ17的左右两侧设有粗弹簧18，粗弹簧18的一端与横杆14连接，粗弹簧18的另一端与顶板16底部连接，按钮Ⅰ7、按钮Ⅱ15和按钮Ⅲ17均与节流电控阀5有线路连接。

还包括有循环风机22，循环风机22设在箱体1内顶部右侧。

活塞8的材质为PPR。

工作原理：布匹从进布口19进入，依次绕过导布轮组2，再穿过上调节轮3和下调节轮4之间从出布口20进入到还原箱内，蒸汽进口21连接蒸汽管，蒸汽从进气口进入箱体1内，当箱体1内的蒸汽压力过高时，活塞8在压力的作用下向上移动并挤压细弹簧11，导杆9随之向上移动，导杆9向上移动将会触碰到按钮Ⅱ15，触碰到按钮Ⅱ15后节流电控阀5处于半开状态，蒸汽进口21的流量就会随之减少。当活塞8继续向上运动并推动按钮Ⅱ15向上移动，横杆14随之向上移动，粗弹簧18被挤压，横杆14向上移动将会触碰到按钮Ⅲ17，此时，节流电控阀5将完全关闭，蒸汽不再进入到箱体1内，从而说明箱体1内的压力过高。当箱体1内的压力较低时，在细弹簧11弹力的作用下，活塞8在缸体6内向下移动，在粗弹簧18弹力的作用下，使滑块13在滑轨12上向下滑动，横杆14随之向下移动，当活塞8向下移动触碰到按钮Ⅰ7时，节流电控阀5将又会开启，蒸汽又能从蒸汽进口21进入到箱体1内，如此反复，就能保持箱体1内的压力处于均衡状态。

因为还包括有循环风机22，循环风机22设在箱体1内顶部右侧，可以控制风机工作，风机工作能将箱体1内的蒸汽压力散布均匀，不容易导致爆炸。

因为活塞8的材质为PPR，PPR具有耐腐蚀性强、耐热性好和使用寿命长等特点。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
