一种电脑横机用起底板落布装置的制作方法

本实用新型涉及电脑横机技术领域，具体涉及一种电脑横机用起底板落布装置。

背景技术：

目前电脑横机落布装置的结构如图1所示，它是由一块落布板1a、落布板固定座2a、落布板开关装置组件3a、两个限位块压块4a、起底板限位胶5a、起底板总成组件6a等配件组成；落布板的工作是由系统控制起底板总成组件6a移动从而带动起底落布板1a相关配件动作达到落布板的开合，上述结构存在装配和采购成本过高，相关配件损坏机率高，落布板太重，工人装配调试复杂和落布时布片容易掉机器里面等不足等缺点。

技术实现要素：

本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的一种电脑横机用起底板落布装置，它解决了现有横机起底板落布装置结构复杂，成本高，操作复杂，配件损坏机率高，落布板太笨重，安装不方便，落布不准确等不足，具有结构简单，成本低，安装方便，配件损坏率低，落布准确等优点。

本实用新型所述的一种电脑横机用起底板落布装置，它包括起底板落布装置本体，所述起底板落布装置本体由弯折形落布板、直板形落布板、落布板固定座、钢丝、缓冲弹簧、落布板开弹簧、起底板总成、起底板限位胶组成；所述起底板总成安装在机架内左侧；所述机架左侧面底部设置有落布板固定座，落布板固定座上设置有直板形落布板，直板形落布板上设置有弯折形落布板，直板形落布板和弯折形落布板之间设置有落布板开弹簧；所述起底板总成左侧中部设置有水平托板，水平托板上设置有缓冲弹簧，缓冲弹簧的顶端与钢丝一端相连，钢丝另一端连接在弯折形落布板内侧面上部。

采用上述结构后，本实用新型有益效果为：本实用新型所述的一种电脑横机用起底板落布装置，它解决了现有横机起底板落布装置结构复杂，成本高，操作复杂，配件损坏机率高，落布板太笨重，安装不方便，落布不准确等不足，具有结构简单，成本低，安装方便，配件损坏率低，落布准确等优点。

【附图说明】

此处所说明的附图是用来提供对本实用新型的进一步理解，构成本申请的一部分，但并不构成对本实用新型的不当限定，在附图中：

图1是本实用新型背景技术结构示意图；

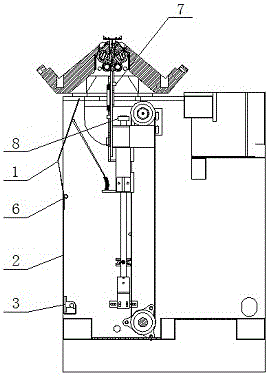

图2是本实用新型落布板开启状态的结构示意图；

图3是本实用新型落布板闭合状态的结构示意图。

附图标记说明：

1、弯折形落布板；2、直板形落布板；3、落布板固定座；4、钢丝；5、缓冲弹簧；6、落布板开弹簧；7、起底板总成；8、起底板限位胶。

【具体实施方式】

下面将结合附图以及具体实施例来详细说明本实用新型，其中的示意性实施例以及说明仅用来解释本实用新型，但并不作为对本实用新型的限定。

如图2-图3所示，本具体实施方式所述的一种电脑横机用起底板落布装置，它包括起底板落布装置本体，所述起底板落布装置本体由弯折形落布板1、直板形落布板2、落布板固定座3、钢丝4、缓冲弹簧5、落布板开弹簧6、起底板总成7、起底板限位胶8组成；所述起底板总成7安装在机架内左侧；所述机架左侧面底部设置有落布板固定座3，落布板固定座3上设置有直板形落布板2，直板形落布板2上设置有弯折形落布板1，直板形落布板2和弯折形落布板1之间设置有落布板开弹簧6；所述起底板总成7左侧中部设置有水平托板，水平托板上设置有缓冲弹簧5，缓冲弹簧5的顶端与钢丝4一端相连，钢丝4另一端连接在弯折形落布板1内侧面上部。

本实用新型的工作原理如下:

通过电脑横机的控制系统控制起底板总成7向上移动，钢丝4和缓冲弹簧5在没拉力的情况下会放松对落布板弯折形落布板1的牵拉，弯折形落布板1在落布板开弹簧6力的作用下打开，起底板上升工作。当起底板下降时通过钢丝4和缓冲弹簧5牵拉弯折形落布板1，使弯折形落布板1关闭，机器编织的布通过落布板下落。

本实用新型所述的一种电脑横机用起底板落布装置，它解决了现有横机起底板落布装置结构复杂，成本高，操作复杂，配件损坏机率高，落布板太笨重，安装不方便，落布不准确等不足，具有结构简单，成本低，安装方便，配件损坏率低，落布准确等优点。

以上所述仅是本实用新型的较佳实施方式，故凡依本实用新型专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本实用新型专利申请范围内。
