一种健身干衣机的制作方法

本发明涉及干衣机技术领域，具体为一种健身干衣机。

背景技术：

干衣机，是提高人们生活品质的常用设备之一，现有的干衣机多数通过电力供电，使其完成脱水甩干工作，浪费了电力能源，也不环保。

技术实现要素：

本发明的目的在于克服背景技术中的不足，提供一种健身干衣机，这种健身干衣机，不采用电力驱动，而采用人力，节约了电力能源，既环保，又健身。

为实现上述目的，本发明提供如下技术方案：一种健身干衣机，包括外壳，所述外壳的下部设有排水口，所述外壳的内部设有水平方向开口的甩干桶，所述甩干桶呈圆筒状，所述甩干桶上设有多个出水孔，所述甩干桶的开口的一端的外壳上设有桶盖，所述甩干桶的另一端固定连接至转轴，所述连接轴与后轮同轴固定连接，所述后轮上还同轴固定连接有第二传动轮，所述第二传动轮通过传动链由第一传动轮带动，所述第一传动轮由同轴安装的脚踏板带动旋转；所述后轮通过同轴安装的轴承支撑在后支架上。

优选的，所述甩干桶的外圆周上设有固定在外壳内部的支撑滚轮。

优选的，所述支撑滚轮沿甩干桶的外圆周至少等距设置三个。

优选的，所述桶盖通过铰链连接在外壳上。

优选的，所述传动链是链条，所述第一传动轮和第二传动轮是链轮。

优选的，所述第一传动轮的前端设有前轮，所述前轮通过同轴安装的轴承支撑在前支架上，所述前支架上设有把手。

与现有技术相比，本发明的有益效果是：

1、该健身干衣机，采用人力踩动脚踏板，进而通过一系列传动装置，带动甩干桶旋转，达到了甩干衣物的目的，同时进行了健身运动，既节约了电力能源，又环保。

2、该健身干衣机，在甩干桶的外圆周上等距设置三个固定在外壳内部的支撑滚轮，确保了甩干桶旋转平稳、工作可靠。

3、该健身干衣机，采用铰链方式，将桶盖连接在外壳上，方便了使用。

4、该健身干衣机，传动装置的传动链采用链条，第一传动轮和第二传动轮采用链轮，确保传动装置传动效率高，且使用寿命长。

5、该健身干衣机，在第一传动轮的前端设置前轮，并在前支架上设置把手，方便了使用者在踩踏脚踏板的过程中稳定身体。

6、该健身干衣机，设计合理，使用安装方便，甩干效果好，具有工作可靠，省电，健身，环保等优点。

附图说明

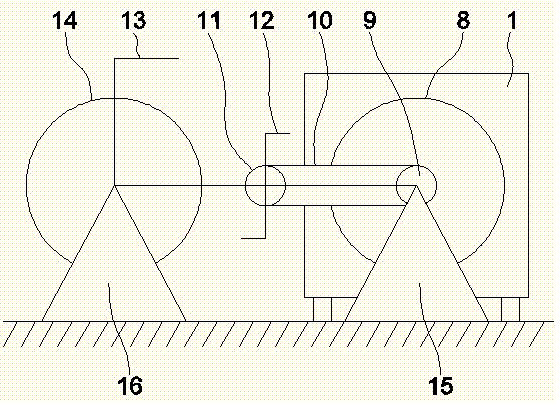

图1为本发明的结构示意图。

图2是图1的侧视结构示意图。

图中：1-外壳，2-甩干桶，3-桶盖，4-铰链，5-支撑滚轮，6-排水口，7-转轴，8-后轮，9-第二传动轮，10-传动链，11-第一传动轮，12-脚踏板，13-把手，14-前轮，15-后支架，16-前支架。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1和图2，本发明提供的一种健身干衣机，包括外壳1，所述外壳1的下部设有排水口6，所述外壳1的内部设有水平方向开口的甩干桶2，所述甩干桶2呈圆筒状，所述甩干桶2上设有多个出水孔21，所述甩干桶2的开口的一端的外壳1上设有桶盖3，所述甩干桶2的另一端固定连接至转轴7，所述转轴7与后轮8同轴固定连接，所述后轮8上还同轴固定连接有第二传动轮9，所述第二传动轮9通过传动链10由第一传动轮11带动，所述第一传动轮11由同轴安装的脚踏板12带动旋转；所述后轮8通过同轴安装的轴承支撑在后支架15上。

所述甩干桶2的外圆周上设有固定在外壳1内部的支撑滚轮5。

所述支撑滚轮5沿甩干桶2的外圆周至少等距设置三个。

所述桶盖3通过铰链4连接在外壳1上。

所述传动链10是链条，所述第一传动轮11和第二传动轮9是链轮。

所述第一传动轮11的前端设有前轮14，所述前轮14通过同轴安装的轴承支撑在前支架16上，所述前支架16上设有把手13。

工作原理：该健身干衣机工作时，首先打开桶盖3，因为桶盖3通过铰链4连接在外壳1上，因此可向上翻起打开桶盖3；然后将待脱水甩干的衣物放入甩干桶2，关闭桶盖3；此时使用者可以用手扶住前轮14上设置的把手13，脚踩上脚踏板12，奋力踩动脚踏板12，使第一传动轮11开始旋转，第一传动轮11通过传动链10带动第二传动轮9、后轮8和转轴7转动，转轴7带动甩干桶2在支撑滚轮5的支撑下平稳转动，脚踏板12被踩踏旋转的越快，则甩干桶2也旋转的越快，达到了衣物被脱水甩干的目的，衣物中水分则通过甩干桶2上的出水孔21进入外壳1，然后通过排水口6排出；前轮14和后轮8通过同轴安装的轴承分别支撑在前支架16和后支架15上，确保前轮14和后轮8空转，使使用者在得到骑行自行车的体验的同时，既达到了健身的目的，又完成了对衣物的脱水甩干。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种健身干衣机，包括外壳，所述外壳的下部设有排水口，所述外壳的内部设有水平方向开口的甩干桶，所述甩干桶呈圆筒状，所述甩干桶上设有多个出水孔，所述甩干桶的开口的一端的外壳上设有桶盖，所述甩干桶的另一端固定连接至转轴，所述连接轴与后轮同轴固定连接，所述后轮上还同轴固定连接有第二传动轮，所述第二传动轮通过传动链由第一传动轮带动，所述第一传动轮由同轴安装的脚踏板带动旋转；所述后轮通过同轴安装的轴承支撑在后支架上。本发明的一种健身干衣机，不采用电力驱动，而采用人力，节约了电力能源，使使用者在得到骑行自行车的体验的同时，既达到了健身的目的，又完成了对衣物的脱水甩干。
