一种具有吸尘装置的纺织机装置的制作方法

本发明是一种具有吸尘装置的纺织机装置，属于纺织装置领域。

背景技术：

纺织机，又叫纺机、织机、棉纺机等，古代的纺织机是依靠人力带动的织布机。纺织机就是把线、丝、麻等原材料加工成丝线后织成布料的工具全称。象纺坠、纺车、锭子、踏板织布机，还有现代机械织布机、现代数控自动织布机等。古今纺织工艺流程和设备的发展都是因应纺织原料而设计的，因此，原料在纺织技术中具有重要的地位。古代世界各国用于纺织的纤维均为天然纤维，一般是三种短纤维。

现有技术公开了申请号为：200510071444.5发明涉及一种具有多个纺纱杯(3)的纺织机，特别是转杯纺织机(1)，沿着纺织机安置了空气管道(4)，纺织机中每一个纺纱杯(3)安置了一个通过启闭装置(9)的可关闭的连接通道(5)，这种连接通道至少有一个产生气团的装置(6)，气团的压力是偏离大气水平的，并且还有一个沿着纺织机可操作的自动接头机(7)。根据本发明的纺织机，其特征在于，自动接头机(7)有一个连接装置(13)，借助于管道装置通过所产生的气团，借助于控制装置开启和关闭启闭装置(9)，其中，管道装置设计成控制装置，并至少具有二种工作状况，由控制装置通过传动装置对这二种工作状况进行控制。但现有技术不完善，该装置不能对纺织设备进行吸尘处理，灰尘过多会对装置造成伤害。

技术实现要素：

针对现有技术存在的不足，本发明目的是提供一种具有吸尘装置的纺织机装置，以解决现有技术不完善，该装置不能对纺织设备进行吸尘处理，灰尘过多会对装置造成伤害。

为了实现上述目的，本发明是通过如下的技术方案来实现一种具有吸尘装置的纺织机装置，其结构包括吸尘装置、底部支撑架、加固连接杆、固定支架、动力传动块、传动线、手动纺织器、纺织线、活动板、织线板，所述吸尘装置安装在底部支撑架上，所述底部支撑架上装有固定支架，所述活动板设于底部支撑架上，所述手动纺织器内部与纺织线活动连接，所述手动纺织器侧面装有传动线，所述传动线贯穿连接动力传动块，所述传动线与动力传动块内部固定连接，所述动力传动块底部与活动板侧面相连接，所述固定支架底部与底部支撑架垂直连接，所述底部支撑架侧面设有传动线，所述底部支撑架内部装有织线板，所述底部支撑架之间设有加固连接杆；所述吸尘装置由吸尘嘴、吸尘管、调节开关、吸尘器、固定套组成，所述吸尘嘴内部与吸尘管相连接，所述吸尘管底部连接到吸尘器内部，所述吸尘管上设有调节开关，所述吸尘器底部装有固定套，所述固定套连接于吸尘器底部与底部支撑架之间。

进一步地，所述手动纺织器上装有连接杆。

进一步地，所述手动纺织器上设有通孔，所述通孔与连接杆是同心圆。

进一步地，所述活动板与底部支撑架上表面采用滑动连接。

进一步地，所述连接杆是圆柱体。

进一步地，所述底部支撑架用于支撑。

进一步地，所述加固连接杆用于加强稳定性。

本发明增加了吸尘装置，该装置能对纺织设备进行吸尘处理，降低灰尘对装置造成伤害，增加使用寿命。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

图1为本发明一种具有吸尘装置的纺织机装置的结构示意图。

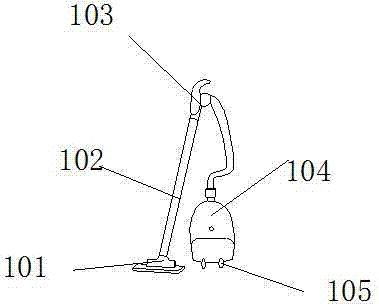

图2为本实用吸尘装置的结构示意图。

图中：吸尘装置-1、底部支撑架-2、加固连接杆-3、固定支架-4、动力传动块-5、传动线-6、手动纺织器-7、纺织线-8、活动板-9、织线板-10、吸尘导通块-101、吸尘管-102、调节开关-103、吸尘器-104、固定套-105、连接杆-71。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1、图2，本发明提供一种具有吸尘装置的纺织机装置技术方案：其结构包括吸尘装置1、底部支撑架2、加固连接杆3、固定支架4、动力传动块5、传动线6、手动纺织器7、纺织线8、活动板9、织线板10，所述吸尘装置1安装在底部支撑架2上，所述底部支撑架2上装有固定支架4，所述活动板9设于底部支撑架2上，所述手动纺织器7内部与纺织线8活动连接，所述手动纺织器7侧面装有传动线6，所述传动线6贯穿连接动力传动块5，所述传动线6与动力传动块5内部固定连接，所述动力传动块5底部与活动板9侧面相连接，所述固定支架4底部与底部支撑架2垂直连接，所述底部支撑架2侧面设有传动线6，所述底部支撑架2内部装有织线板10，所述底部支撑架2之间设有加固连接杆3；所述吸尘装置1由吸尘嘴101、吸尘管102、调节开关103、吸尘器104、固定套105组成，所述吸尘嘴101内部与吸尘管102相连接，所述吸尘管102底部连接到吸尘器104内部，所述吸尘管102上设有调节开关103，所述吸尘器104底部装有固定套105，所述固定套105连接于吸尘器104底部与底部支撑架2之间，所述手动纺织器7上装有连接杆71，所述手动纺织器7上设有通孔，所述通孔与连接杆71是同心圆，所述活动板9与底部支撑架2上表面采用滑动连接，所述连接杆71是圆柱体，所述底部支撑架2用于支撑，所述加固连接杆3用于加强稳定性。

本专利所说吸尘器104按结构可分为立式、卧式和便携式。吸尘器的工作原理是，利用电动机带动叶片高速旋转，在密封的壳体内产生空气负压，吸取尘屑。吸尘器主要分为家用吸尘器和工业用吸尘器两种。

在进行使用时，我们需要使用手动纺织器7带动传动线6带动动力传动块5使整个装置都运行起来，底部支撑架2可以保持整个装置的稳定性，吸尘装置1可以通过吸尘器104将灰尘都从吸尘嘴101吸进吸尘器104内部，调节开关103可以调节吸收快慢，例如，增加了吸尘装置，该装置能对纺织设备进行吸尘处理，降低灰尘对装置造成伤害，增加使用寿命。

本发明的吸尘装置1、底部支撑架2、加固连接杆3、固定支架4、动力传动块5、传动线6、手动纺织器7、纺织线8、活动板9、织线板10、吸尘嘴101、吸尘管102、调节开关103、吸尘器104、固定套105、连接杆71。部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，本发明解决的问题是现有技术不完善，该装置不能对纺织设备进行吸尘处理，灰尘过多会对装置造成伤害，本发明通过上述部件的互相组合，增加了吸尘装置，该装置能对纺织设备进行吸尘处理，降低灰尘对装置造成伤害，增加使用寿命，具体如下所述：

所述吸尘装置1由吸尘嘴101、吸尘管102、调节开关103、吸尘器104、固定套105组成，所述吸尘嘴101内部与吸尘管102相连接，所述吸尘管102底部连接到吸尘器104内部，所述吸尘管102上设有调节开关103，所述吸尘器104底部装有固定套105，所述固定套105连接于吸尘器104底部与底部支撑架2之间。

甲公司活动板9与底部支撑架2上表面采用滑动连接，乙公司所述活动板9与底部支撑架2上表面采用平行连接。

甲公司组装时间为40min,，使用效果好；

乙公司组装时间为60min,很难进行使用；

综上所述本实用所述活动板9与底部支撑架2上表面采用滑动连接，使用性能更好，值得提倡。
