一种过滤装置的制作方法

本发明涉及家电设备技术领域，尤其涉及一种过滤装置。

背景技术：

洗衣机是利用电能产生机械作用来洗涤衣物的清洁电器，按其额定洗涤容量分为家用和集体用两类，中国规定洗涤容量在6千克以下的属于家用洗衣机：家用洗衣机主要由箱体、洗涤脱水桶(有的洗涤和脱水桶分开)、传动和控制系统等组成，有的还装有加热装置，洗衣机一般专指使用水作为主要的清洗液体，有别于使用特制清洁溶液，及通常由专人负责的干洗，而在洗衣机使用之后，需要对清洁水进行排放，由于清洁水中可能含有杂质物体，直接排放会导致洗衣机管路的堵塞，因此需要通过过滤装置进行污水的过滤处理。

然而现有的过滤装置在使用过程中存在着一些不足之处，对于过滤装置的安装稳定性不够强，容易在工作中发生晃动的现象，降低了过滤装置的使用安全性。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种过滤装置。

为了实现上述目的，本发明采用了如下技术方案：一种过滤装置，包括装置本体，所述装置本体顶部设置有密封圈，所述装置本体内表壁设置有镂空层，所述装置本体顶部两侧设置有限位块，所述限位块内表面设置有软皮层，所述限位块底部设置有加强筋，所述装置本体两侧设置有卡接块，所述装置本体内部设置有滤芯，且滤芯顶部设置有导流板，所述装置本体两侧设置有滤仓，所述滤仓底部设置有传压杆，所述传压杆顶部设置有传压片，所述传压杆底部设置有限位阀球，所述装置本体底部设置有卡板，所述卡板底部设置有把手，所述卡板两侧套接有防护套。

作为上述技术方案的进一步描述：

所述限位块共安装有四个，且四个限位块两两之间相互对称。

作为上述技术方案的进一步描述：

所述导流板的横截面为三角结构。

作为上述技术方案的进一步描述：

所述卡接块为两段式结构，其内侧为弹簧管，外侧为半圆弧形卡块。

作为上述技术方案的进一步描述：

所述滤仓共安装有两个，且两个滤仓关于装置本体的竖直中心线处对称，其外表面开设有多个圆形导水孔。

本发明中，首先通过设置的导流板的横截面为三角结构，一方面能够将进入装置本体的污水起到分向导流的作用，使得污水能够均匀的进入两个滤仓内部进行过滤，另一方面也降低了污水对导流板造成的冲击磨损，从而延长导流板的使用寿命，其次通过设置的卡接块内侧为弹簧管，外侧为弧形卡块，能够在装置本体嵌入到洗衣机安装凹槽内部时，对装置本体起到限位固定的作用，避免洗衣机的工作震动造成装置本体脱落的情况，最后通过设置的传压杆和限位阀球，能够在滤仓内部杂质较多时，杂质会挤压传压杆使得限位阀球凸出，从而方便使用人员的及时观察，便于过滤装置的及时更换。

附图说明

图1为本发明提出的一种过滤装置的结构示意图；

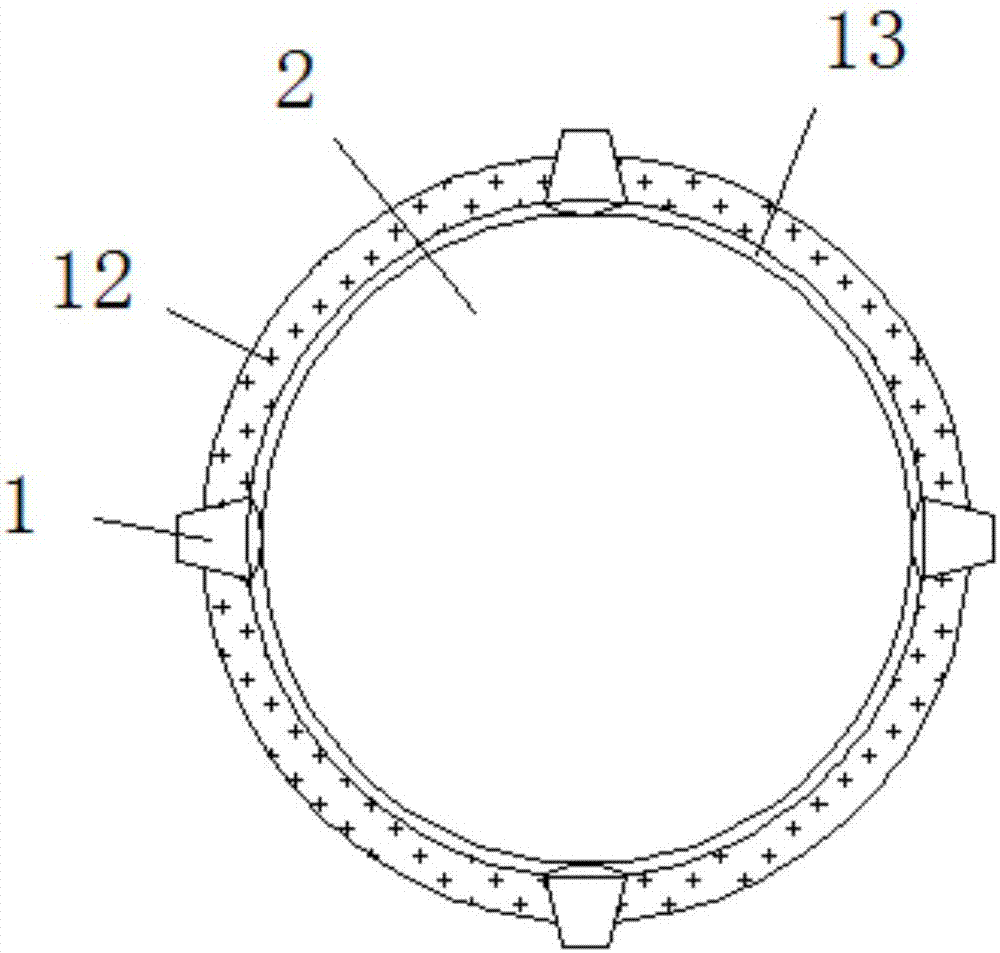

图2为本发明俯视的结构示意图；

图3为本发明限位块的结构示意图；

图4为本发明传压杆的结构示意图。

图例说明：

1-限位块、2-装置本体、3-导流板、4-卡接块、5-滤芯、6-卡板、7-传压片、8-传压杆、9-把手、10-防护套、11-滤仓、12-密封圈、13-镂空层、14-加强筋、15-软皮层、16-限位阀球。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-4，一种过滤装置，包括装置本体2，装置本体2顶部设置有密封圈12，装置本体2内表壁设置有镂空层13，装置本体2顶部两侧设置有限位块1，限位块1内表面设置有软皮层15，限位块1底部设置有加强筋14，装置本体2两侧设置有卡接块4，装置本体2内部设置有滤芯5，且滤芯5顶部设置有导流板3，装置本体2两侧设置有滤仓11，滤仓11底部设置有传压杆8，传压杆8顶部设置有传压片7，传压杆8底部设置有限位阀球16，装置本体2底部设置有卡板6，卡板6底部设置有把手9，卡板6两侧套接有防护套10。

限位块1共安装有四个，且四个限位块1两两之间相互对称，导流板3的横截面为三角结构，卡接块4为两段式结构，其内侧为弹簧管，外侧为半圆弧形卡块，滤仓11共安装有两个，且两个滤仓11关于装置本体2的竖直中心线处对称，其外表面开设有多个圆形导水孔。

当滤仓11内部杂质积压过多时，传压片7会受到挤压力作用，使得传压杆8向下移动，从而将限位阀球16从卡板6内部向下凸出，此时观察人员可以观察限位阀球16的凸出幅度，进而通过把手9将过滤装置取出进行清洗或者更换。

工作原理：使用时，通过握取把手9将装置本体2安装在洗衣机的工作地点，软水管通过限位块1插入装置本体2内部，软皮层15能够对软水管起到密封作用，然后污水通过软水管进入装置本体2通过导流板3的分流进入滤仓11内，部分难溶纤维材料被滤芯5进行吸附，其他杂质会在滤仓11底部聚集，当杂质聚集过多时，传压片7会被挤压，使得传压杆8向下移动将限位阀球16凸出，从而便于使用人员观察，对过滤装置进行及时的清洗更换，则该过滤装置完整使用。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种过滤装置，包括装置本体，所述装置本体顶部设置有密封圈，所述装置本体内表壁设置有镂空层，所述装置本体顶部两侧设置有限位块，所述限位块内表面设置有软皮层，所述限位块底部设置有加强筋，所述装置本体两侧设置有卡接块，所述装置本体内部设置有滤芯，且滤芯顶部设置有导流板，所述装置本体两侧设置有滤仓，所述滤仓底部设置有传压杆，所述传压杆顶部设置有传压片，所述传压杆底部设置有限位阀球，所述装置本体底部设置有卡板，所述卡板底部设置有把手，所述卡板两侧套接有防护套。本发明中，该装置整体结构设计简单合理，连接稳定密封，操作便捷灵活，具有较强的实用性。

技术研发人员：吴凯;刘菲;张建;李成
受保护的技术使用者：成都科创谷科技有限公司
技术研发日：2017.08.17
技术公布日：2017.10.17
