一种多功能软墙基材生产方法与流程

技术特征：

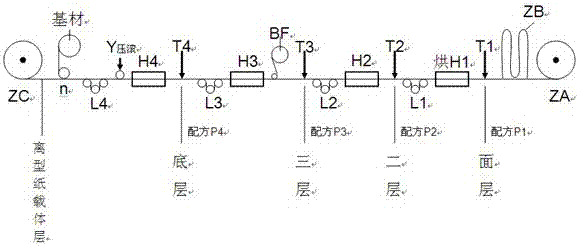

1.一种多功能软墙基材生产方法，其特征在于，包括：采用以下配方获得涂层，包括：PU层形成面层、低发泡层形成二层、粘合层或低发泡层形成三层组成基布的正面，以及高发泡层形成的基布的底面层，并按以下步骤进行：载体为离型纸，整个基材被载在离型纸上进行加工，离型纸经过第一涂台(T1)涂第一配方(P1)作为面层，进行烘干，后进行冷却；进入第二涂台(T2)涂第二配方(P2)作为二层，进行烘干，后进行冷却；冷却后进入第三涂台(T3)涂第三配方(P3)作为三层，涂层后由玻纤布放入三层上，进行烘干，后进行冷却；再进入第四涂台(T4)涂第四配方(P4)；进入烘箱发泡，同时对涂层进行发泡，其中所述第二配方(P2)和所述第三配方(P3)为低发泡、所述第四配方(P4)为高发泡；发泡完成后进入压滚对平面进行压平，进行冷却。2.根据权利要求1所述的一种多功能软墙基材生产方法，其特征在于：所述面层加工温度为120℃。3.根据权利要求1所述的一种多功能软墙基材生产方法，其特征在于：所述二层的涂层厚度为20-30um，加工温度为160℃，二层发泡倍率为1.2-1.8倍。4.根据权利要求1所述的一种多功能软墙基材生产方法，其特征在于：所述三层的涂层厚度为12um，加工温度为150-160℃，三层发泡倍率为1.2-1.8倍。5.根据权利要求1所述的一种多功能软墙基材生产方法，其特征在于：底层的涂层厚度为25-30um，加工温度180-200℃，发泡倍率2.4-3倍。
