轻型手提电动瓷砖切割机的制作方法

本实用新型涉及一种切割机械，尤其涉及一种轻型手提电动瓷砖切割机。

背景技术：

瓷砖是目前建筑装饰行业中常用的材料，是厨房、卫生间、外墙瓷砖装饰的必备产品，在厨房、卫生间、外墙贴瓷砖过程中，当遇到内外墙角，带角柱体，窗台等处都需用瓷砖拼接产生对应角度，以提高装修的美观，在对角贴瓷砖前必须对瓷砖进行倒角加工，使得瓷砖在相应的对接边产生预定的角度，这样才能在墙角、窗角等带角处拼接出符合人们要求的美观装饰角。现有的瓷砖成品一般呈规则的方形，即其侧端面与顶端面垂直，但是在实际使用的过程中，由于受到装饰空间和装饰区域的限制，或是为了形成某种特殊的装饰效果，需要将整块的方形瓷砖进行分割成较小的形状或是切出斜向的端面，或者根据需要削出鸭嘴角、45度角、明角或者暗角。

目前对瓷砖的切割一般靠用人手操作简单的切割机械完成精度低，切割后的瓷砖拼接后往往有较大缝隙，影响使用效果；另外，在切割过程中很容易因为操作不准确而造成瓷砖的报废、浪费材料；而且，操作时需要操作者用手、脚将瓷砖固定，安全性低，易造成人身伤害。

手提式瓷砖切割机与其他电动式陶瓷切割相比之下，手提式瓷砖切割机显得更加准确、方便、快捷、环保、安全、节能和实用。因为，电动式陶瓷切割机的切割原理是：“高速运转”，而这种所谓的“高速运转”缺点是噪音太大和灰尘太多。由于转速太快，加上没有平台控制，对于切割的直线难度极大，而且使用很不方便，操作人员比较辛苦，也很不安全。现在市场上虽然出现了一些用于承托手提电动切割机的机架，在使用时将手提电动切割机活动连接在机架上，然后再推动手提电动切割机对石材进行切割，但是这种机架体积庞大， 不利于储存和运输。

技术实现要素：

本实用新型提供了一种轻型手提电动瓷砖切割机，以解决上述技术问题。

为了达到上述目的，本实用新型的技术方案是这样实现的：一种轻型手提电动瓷砖切割机，包括：底座、滑杆和切割机；底座包括位于底部的横座及竖直设置于横座两端的支撑杆；滑杆两端分别转接于底座上；切割机滑动设置于滑杆上。

进一步，滑杆两端设置有转接座，转接座固定在支撑杆上，转接座上设置有弧形槽，滑杆两端设置有转轴，转轴的直径略小于弧形槽的宽度，转轴穿过弧形槽，转轴的末端套设有紧固件。

进一步，滑杆两端分别设置有转接座，转接座转接于支撑杆。

进一步，转接座与支撑杆通过锁固机构锁固。

进一步，锁固机构包括锁固杆和套设于锁固杆末端的锁固栓，转接座上设置有多数个第一固定孔，支撑杆上设置有第二固定孔，锁固杆穿过第一固定孔和第二固定孔。

进一步，该轻型手提电动瓷砖切割机还包括摇杆，摇杆固定于切割机上；摇杆滑动设置在滑杆上；摇杆包括手柄及自手柄的的一端垂直向下延伸的一个固定架；手柄的另一端设置有一个操作部，操作部设置有开关，开关通过电源线连接切割机；手柄中部下侧设置有第一轴承，用于在滑杆的上表面滑动；固定架滑动设置于滑杆上，固定架下部固定切割机。

进一步，固定架包括位于上部的第一固定架和位于下部的第二固定架；第一固定架滑动设置于滑杆上；第二固定架为半圆形框形，用于固定切割机的上半部；第一固定架套设于滑杆外围，第一固定架的上、下内表面分别设置有第二轴承和第三轴承用于在滑杆的上、下表面滑动；第二轴承和第三轴承之间的距离大于滑杆的宽度；第二固定架的左、右外表面分别设置有第四轴承，用于在滑杆的左、右外表面滑动。

进一步，该轻型手提电动瓷砖切割机还包括测量尺，测量尺位于横座的一侧；测量尺为两个，分别垂直连接于横座的两端，测量尺上设置有调整杆，调整杆平行于横杆，调整杆的两端分别滑动设置于测量尺。

进一步，横座中间设置一个沟槽用于让位切割机的切刀。

进一步，横座向外水平延伸一个平台，于平台上设置有压紧机构，压紧机构包括一个定位架和两个贯穿定位架的压紧件，两个压紧件的连线与横座呈45度角，定位架的一侧设有一个挡墙用于定位瓷砖，两个压紧件和挡墙分别设置于定位架的相对两侧。

与现有技术相比，本实用新型的优点在于：本实用新型轻型手提电动瓷砖切割机用于对瓷砖进行切割，可以切割瓷砖明角、暗角、鸭嘴角、45度角、开槽、外半圆等，能切割大理石、镜面瓷砖等所有瓷砖种类，作用范围广，操作方便；底座包括位于底部的横座及竖直设置于横座两端的支撑杆；滑杆两端分别转接于支撑杆，用于支撑切割机；切割机滑动设置于滑杆上，在切割过程中，可以滑动切割机以完成切割，省力，并方便瓷砖切割操作；需要切割不同角度的瓷砖时，旋转滑杆，即可旋转滑动设置于滑杆上的切割机，使切割机旋转到所需要的角度，然后将滑杆固定在所需角度，然后打开瓷砖切割机，开始切割即可。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型实施例1的结构示意图；

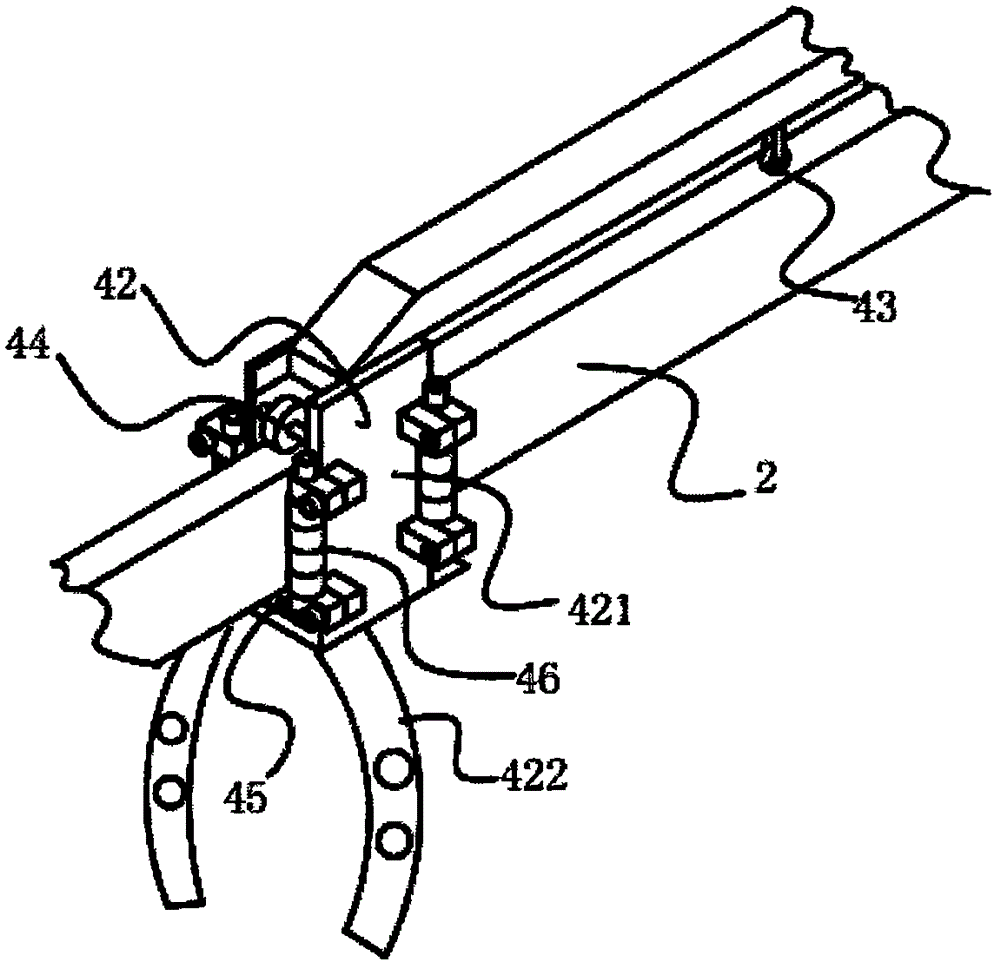

图2为本实用新型实施例1摇杆的结构示意图；

图3为本实用新型实施例2的结构示意图。

图中：1、底座；11、横座；111、沟槽；12、支撑杆；121、第二固定孔；13、平台；2、滑杆；3、切割机；4、摇杆；41、手柄；411、操作部；412、开关；42、固定架；421、第一固定架；422、第二固定架；43、第一轴承；44、第二轴承；45、第三轴承；46、第四轴承；5、压紧机构；51、定位架；511、挡墙；52、压紧件；6、测量尺；61、宽边；611、长槽；7、调整杆；8、转接座；81、第一固定孔；9、锁固机构；91、锁固杆；92、锁固栓；10、转轴；110、紧固件；120、转接轴；130、弧形槽。

具体实施方式

以下将结合附图对本实用新型各实施例的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施例，都属于本实用新型所保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

下面通过具体的实施例子并结合附图对本实用新型做进一步的详细描述。

实施例1

如图1和2所示，本实用新型涉及一种轻型手提电动瓷砖切割机，包括：底座1、滑杆2和切割机3；底座1包括位于底部的横座11及竖直设置于横座11两端的支撑杆12；滑杆2两端分别转接于底座1上；切割机3滑动设置于滑杆2上。

本实用新型轻型手提电动瓷砖切割机用于对瓷砖进行切割，可以切割瓷砖明角、暗角、鸭嘴角、45度角、开槽、外半圆等，能切割大理石、镜面瓷砖等所有瓷砖种类，作用范围广，操作方便；底座1包括位于底部的横座11及竖直设置于横座11两端的支撑杆12；滑杆2两端分别转接于支撑杆12，用于支撑切割机3；切割机3滑动设置于滑杆2上，在切割过程中，可以滑动切割机3以完成切割，省力，并方便瓷砖切割操作；需要切割不同角度的瓷砖时，旋转滑杆2，即可旋转滑动设置于滑杆2上的切割机3，使切割机3旋转到所需要的角度，然后将滑杆2固定在所需角度，然后打开瓷砖切割机3，开始切割即可。

优选的，滑杆2两端分别设置有转接座8，转接座8转接于支撑杆12。

滑杆2通过转接座8转接于支撑杆12，转接座8通过转接轴120转接于支撑杆12的底部。转接座8为片状，转接座8的上部与滑杆2相连，下部设置有转接孔，支撑杆12上对应也设置有转接孔，通过转接轴120穿过转接座8和支撑杆12上的转接孔，将转接座8转接于支撑杆12的底部，使转接座8带动滑杆2以转接轴120为圆点旋转。转接座8的底部设置有一个斜边，斜边与横座11之间的夹角为30-45°之间，生产时根据需要选择；旋转转接座8使斜边抵接横座11，初步固定切割机3的角度，然后将转接座8锁紧在支撑杆12上。

优选的，转接座8与支撑杆12通过锁固机构9锁固。锁固机构9包括锁固杆91和套设于锁固杆91末端的锁固栓92，转接座8上设置有多数个第一固定孔81，支撑杆12上设置有第二固定孔121，锁固杆91穿过第一固定孔81和第二固定孔121。

当滑杆2旋转到所需要的角度时，用锁固机构9将转接座8和滑杆2锁固，固定滑杆2的角度。第一固定孔81为多个，可以根据需要角度，选择合适的第一固定孔81与第二固定孔121对齐，然后使用锁固杆91穿过第一固定孔81 和第二固定孔121将转接座8初步固定在支撑杆12上，然后通过锁固栓92将转接座8和支撑杆12固定，当需要调整切割机3的角度时，松开锁固杆91上的锁固栓92，拔出锁固杆91，然后旋转旋转接座8，根据所需要的角度，将合适的第一固定孔81和第二固定孔121对齐，然后使用锁固杆91穿过第一固定孔81和第二固定孔121，拧紧锁固栓92，将转接座8与支撑杆12固定，即可得到需要的角度的切割机3。

优选的，该轻型手提电动瓷砖切割机还包括摇杆4，摇杆4固定于切割机3上；摇杆4滑动设置在滑杆2上；摇杆4包括手柄41及自手柄41的的一端垂直向下延伸的一个固定架42；手柄41的另一端设置有一个操作部411，操作部411设置有开关412，开关412通过电源线连接切割机3；手柄41中部下侧设置有第一轴承43，用于在滑杆2的上表面滑动；固定架42滑动设置于滑杆2上，固定架42下部固定切割机3。

摇杆4固定在切割机3上，摇杆4滑动设置在滑杆2上，可以带动切割机3左右滑动，方便瓷砖切割操作；摇杆4包括手柄41及自手柄41的的一端垂直向下延伸的一个固定架42，手柄41的另一端设置有一个操作部411，操作部411设置有开关412，开关412通过电源线连接切割机3；手柄41中部下侧设置有第一轴承43，用于在滑杆2的上表面滑动；固定架42用于固定切割机3，固定架42滑动设置于滑杆2上。通过固定架42和第一轴承43在滑杆2上滑动，带动切割机3移动，进行切割瓷砖的操作。手柄41的长度为55cm；操作部411设置开关412，方便操作人员对切割机3的开启和关闭，操作简便；将切割机3通过摇杆4滑动设置在滑杆2上，滑杆2同时对切割机3起到支撑作用，避免了人工支撑切割机3进行切割的安全隐患，且减轻了操作人员的劳动强度，并且使切割更准确，降低了废品率。

优选的，固定架42包括位于上部的第一固定架421和位于下部的第二固定架422；第一固定架421滑动设置于滑杆2上；第二固定架422为半圆形框形，用于固定切割机3的上半部；第一固定架421套设于滑杆2外围，第一固定架421的上、下内表面分别设置有第二轴承44和第三轴承45用于在滑杆2的上、 下表面滑动；第二轴承44和第三轴承45之间的距离大于滑杆2的宽度；第二固定架422的左、右外表面分别设置有第四轴承46，用于在滑杆2的左、右外表面滑动。

固定架42包括位于上部的第一固定架421和位于下部的第二固定架422；第一固定架421滑动设置于滑杆2上，第二固定架422为半圆形的框体，通过螺栓将切割机3的上半部固定在第二固定架422内；第一固定架421套设于滑杆2的外围，第一固定架421的上、下内表面分别设置有第二轴承44和第三轴承45用于在滑杆2的上、下表面滑动；第二轴承44和第三轴承45之间的距离大于滑杆2的宽度；第一固定架421的左、右外表面分别设置有第四轴承46，用于在滑杆2的左、右外表面滑动。在切割机3没有切割瓷砖的时候，在重力作用下，第一轴承43和第二轴承44与滑杆2接触，通过第一轴承43和第二轴承44在滑杆2表面的滑动带动切割机3移动；当需要切割瓷砖时，由于第二轴承44和第三轴承45之间的距离大于滑杆2的宽度，将手柄41向上提，会带动第一固定架421向上移动，此时第三轴承45与滑杆2的下表面的接触，第二轴承44不与滑杆2的上表面接触，通过第一轴承43和第三轴承45在滑杆2表面的滑动带动切割机3移动，进行瓷砖的切割。第一固定架421的左、右外表面分别设置有第四轴承46，在摇杆4带动切割机3滑动的时候，用于在滑杆2的左、右外表面滑动，减轻了滑动阻力，使操作人员操作起来更轻松，便于控制。

优选的，该轻型手提电动瓷砖切割机3还包括测量尺6，测量尺6位于横座11的一侧；测量尺6为两个，分别垂直连接于横座11的两端，测量尺6上设置有调整杆7，调整杆7平行于横杆，调整杆7的两端分别滑动设置于测量尺6。

测量尺6为两个，分别垂直连接于横座11的两端，测量尺6上滑动设置有调整杆7，调整杆7平行于横杆，调整杆7的两端分别滑动设置于测量尺6。测量尺6用于测量被割瓷砖的尺寸，以得到所需尺寸的瓷砖；每一个测量尺6设置有一个宽边61，宽边61中设置有一个长槽611，调整杆7的两端分别通过螺栓贯穿长槽611将调整杆7滑动设置在宽边61上；当需要切割指定尺寸的瓷砖 时，只需将调整杆7调到指定的刻度，然后将被割瓷砖卡住，进行切割即可。测量尺6活动连接于横座11的两端。测量尺6通过可卸载的螺栓固定在横座11的两端，当需要将本实用新型搬运到其他地方使用时，可以将螺栓松开，将测量尺6从横座11上卸载下来，和横座11叠放到一起即可，将调整杆7和滑杆2叠放到一起可以减少空间，便于运输。

优选的，横座11中间设置一个沟槽111用于让位切割机3的切刀。

横座11包括两根相互平行的方管，两根方管之间设置一个沟槽111用于让位切割机3的切刀。方管的横截面尺寸为4cm*4cm，长度为134cm。两根方管的两端分别固定在一起形成横座11。

优选的，横座11向外水平延伸一个平台13，于平台13上设置有压紧机构5，压紧机构5包括一个定位架51和两个贯穿定位架51的压紧件52，两个压紧件52的连线与横座11呈45度角，定位架51的一侧设有一个挡墙511用于定位瓷砖，两个压紧件52和挡墙511分别设置于定位架51的相对两侧。

横座11向外水平延伸一个平台13，压紧机构5设置于平台13上，压紧机构5包括一个定位架51和两个贯穿定位架51的压紧件52，两个压紧件52的连线与横座11呈45度角。平台13为等腰直角山角形，三角形的直角边平行于横座11，定位架51固定在平台13上，定位架51设有一个挡墙511，挡墙511与平台13固定在一起，挡墙511与横座11的夹角为45度，用于定位被割瓷砖，使瓷砖被切割成45度角；挡墙511的相对侧设置有两个压紧件52，压紧件52为螺栓，通过压紧件52来固定被割瓷砖，方便操作人员切割瓷砖；当需要将被割瓷砖的角切割成圆弧形时，只需在切割过程中，用手缓慢旋转瓷砖就可以将瓷砖切割成圆弧形。

实施例2

如图3所示，本实施例与实施例1的区别在于，转接座8固定在支撑杆12上，转接座8上设置有弧形槽130，滑杆2两端设置有转轴10，转轴10的直径略小于弧形槽130的宽度，转轴10穿过弧形槽130，可以在弧形槽130内滑动，转轴10上设置有螺纹，转轴10的末端套设有紧固件110，紧固件110上设置 有螺纹，使紧固件110可以在转轴10上拧紧或拧松，当根据需要将滑杆2沿着弧形槽130旋转到合适角度，拧紧转轴10上的紧固件110，将滑杆2与转接轴120固定，即可得到所需要的切割机3的角度。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，任何熟悉本专业的技术人员，在不脱离本实用新型技术方案范围内，当可利用上述揭示的技术内容作出些许更动或修饰为等同变化的等效实施例，但凡是未脱离本实用新型技术方案的内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
