一种多功能面板的制作方法

本实用新型涉及建筑领域，尤其涉及一种多功能面板。

背景技术：

目前，建筑与装饰上用的墙体砌块主要有实心砖块、空心砖块等，但这些砌块均只能用建筑浆料粘砌为单层的墙体，固定不可动，而且只能起到隔断空间的作用，功能单一。同时，我国现行的房屋设计一般只考虑墙、窗、门、厅、房、卫浴的布置，后期装修则交由装修业者实施，装修完成后还得购置大量家居设施，因此，房屋的建造、装修、家居设施采购中间均存在断层，若衔接不好将产生各种问题，如，大量电器占据大量面积、电器的摆放位置与插座的设置位置不匹配等均会影响房屋的整体布局，尤其是在面积较小的房间，更显得房屋杂乱，同时存在安全隐患。因此，如何将墙体融入房屋之中并进行有效利用已成为亟待解决的问题。

技术实现要素：

本实用新型所要解决的技术问题在于，提供一种结构简单、灵活性强的多功能面板，可实现功能模块的有效封装，避免多个功能模块裸露于墙体外部，使得房屋更为整齐，便于管理。

为了解决上述技术问题，本实用新型提供了一种多功能面板，包括多个相互拼合的板体，所述板体包括装饰层及基材层，所述装饰层与基材层固定连接；所述基材层的内部设有中空腔体，所述中空腔体内部集成有控制器及至少一个与控制器相连的功能模块。

作为上述方案的改进，所述功能模块包括电路模块，所述电路模块包括供电电线、插座、照明系统及开关。

作为上述方案的改进，所述功能模块包括通信模块，所述通信模块包括光纤线路、有线电视线路、广播音响线路、电话通信线路、宽带网络及闭路监控线路。

作为上述方案的改进，所述功能模块包括供暖制冷模块，所述供暖制冷模块包括空调、壁炉及地暖。

作为上述方案的改进，所述功能模块包括空气过滤模块，空气过滤模块包括空气净化器、紫外灯、臭氧发生器、光触媒、负离子发生器、静电发生器及中高温控制器。

作为上述方案的改进，所述功能模块包括环境监测模块，所述环境监测模块包括噪声监测器、湿温度监测器、烟雾探测器、有害气体泄漏探测器、人流密度监控预警器及室内空气质量检测器。

作为上述方案的改进，所述功能模块包括管路模块，所述管路模块包括供水管路、排水管路、燃气管路。

作为上述方案的改进，所述功能模块包括消防模块，所述消防模块包括火灾自动报警器、消防栓、送风装置、排烟装置、火灾应急照明灯及疏散指示标志。

作为上述方案的改进，所述基材层侧壁设有连接榫和/或连接槽。

作为上述方案的改进，所述基材层由铝合金、镀锌板、不锈钢、木板、高分子材料、铝塑材料或发泡材料制成。

实施本实用新型的有益效果在于：

本实用新型多功能面板可以在房屋建筑中大面积安装使用，尤其适用于毛坯天花、墙体的覆盖或替代。通过在基材层的内部设置中空腔体，并将控制器及多个功能模块集成于中空腔体内，实现多个功能模块的有效封装，可有效避免多个功能模块裸露于墙体外部，使得房屋更为整齐，便于使用和维护管理。同时大幅度提高装修从业人员的工作效率，灵活性强。

同时，封装于基材层的内的各功能模块相互独立，互不影响，使用时，可根据实际情况增加或删除部分功能模块，灵活性强、布局方便。

附图说明

图1是本实用新型多功能面板的结构示意图；

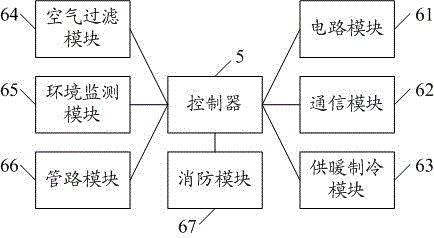

图2是图1中控制器及功能模块的结构示意图。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型作进一步地详细描述。仅此声明，本实用新型在文中出现或即将出现的上、下、左、右、前、后、内、外等方位用词，仅以本实用新型的附图为基准，其并不是对本实用新型的具体限定。

参见图1，图1显示了本实用新型多功能面板的具体结构，可以在房屋建筑中大面积安装使用，尤其可直接用于毛坯天花、墙体的覆盖或替代。其包括多个相互拼合的板体，所述板体包括装饰层1及基材层2，所述装饰层1与基材层2固定连接，具体地，所述装饰层1与基材层2可通过螺丝、卡口或粘合胶3等多种方式固定连接，所述基材层2可以由铝合金、镀锌板、不锈钢、木板、高分子材料、铝塑材料或发泡材料制成，但不以此为限制；所述基材层2的内部设有中空腔体4，所述中空腔体4内部集成有控制器5及至少一个与控制器5相连的功能模块6。

需要说明的是，本实用新型通过在基材层2内部集成控制器5及功能模块6，实现控制器5及功能模块6的有效封装，避免多个功能模块6裸露于墙体外部，使得房屋更为整齐，达到便于维护、安全和扩大面积的视觉效果。

进一步，所述基材层2侧壁设有连接榫和/或连接槽，所述板体通过基材层2侧壁上的连接榫或连接槽可有效实现多个板体之间的灵活拼合，方便、快捷、易于定位。

如图2所示，所述功能模块6可以为电路模块61、通信模块62、供暖制冷模块63、空气过滤模块64、环境监测模块65、管路模块66及消防模块67中的任意一种或几种，但不以此为限制。

需要说明的是，各功能模块6相互独立，互不影响，使用时，可根据实际情况增加或删除部分功能模块。

其中：

所述电路模块61包括供电电线、插座、照明系统及开关，可实现供电线路的合理、灵活布局。

所述通信模块62包括光纤线路、有线电视线路、广播音响线路、电话通信线路、宽带网络及闭路监控线路，可实现通信线路的合理、灵活布局。

所述供暖制冷模块63包括空调、壁炉及地暖。

空气过滤模块64包括空气净化器、紫外灯、臭氧发生器、光触媒、负离子发生器、静电发生器及中高温控制器，可对室内空气进行有效净化、杀菌、过滤。

所述环境监测模块65包括噪声监测器、湿温度监测器、烟雾探测器、有害气体泄漏探测器、人流密度监控预警器及室内空气质量检测器，可实时监测室内的环境参数。

所述管路模块66包括供水管路、排水管路、燃气管路，可实现管路的合理、灵活布局。

所述消防模块67包括火灾自动报警器、消防栓、送风装置、排烟装置、火灾应急照明灯及疏散指示标志。

由上可知，通过将实现控制器5及多个功能模块6的封装于基材层2内部，并拼合成具有间隔、装饰作用的墙体及天花，可有效避免多个功能模块6裸露于墙体外部，使得房屋更为整齐，便于使用和维护管理，灵活性强。

以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
