便于安装的模块化隔断墙的制作方法

本实用新型涉及办公隔断装修领域，尤其涉及一种便于安装的模块化隔断墙。

背景技术：

目前在办公邻域的装修上，成品化需求增加，各种材料组合与使用丰富了设计方案，办公隔断更是其中的代表产品。市场上的隔断产品较多，常用于写字楼、政府机关、银行、工厂、商场、酒店、各类休闲场所及文化场所。在严把质量关的同时对安装的效率要求提高，隔断安装方式的简易更受市场的欢迎。

以快速安装缩短施工周期为目的而开发，就目前成品隔断安装效率每人每天30m²左右，施工周期较长，且在安装过程中容易造成脏乱，安装步骤较多，工作人员的劳动强度大。

技术实现要素：

本实用新型针对现有技术中施工效率低、安装环境差的缺点，提供了一种施工效率高、安装环境清洁的便于安装的模块化隔断墙。

为了解决上述技术问题，本实用新型通过下述技术方案得以解决：

便于安装的模块化隔断墙，包括天龙骨、地龙骨以及设在天龙骨和地龙骨之间的隔断墙板，天龙骨下端设有伸缩顶紧杆，地龙骨上设有均布排列的水平调节脚，隔断墙板的上端与伸缩顶紧杆配合安装，隔断墙板的下端与水平调节脚配合安装。通过伸缩顶紧杆和水平调节脚的配合使用，在安装时，方便隔断墙板的调节，降低了对隔断墙体加工的精度要求，降低了隔断墙体的生产成本。

作为优选，天龙骨上端设有均布排列的调节装置，伸缩顶紧杆的下方设有第一螺母，调节装置通过螺栓穿过天龙骨与第一螺母连接，调节装置上设有控制螺栓转动的调节手柄。调节装置将伸缩顶紧杆与天龙骨顶紧连接，调节装置也可用于调节伸缩顶紧杆的水平度，在安装隔断墙体时，通过调节装置调节伸缩顶紧杆使隔断墙体与伸缩顶紧杆均匀且紧密配合，保证隔断墙体的隔音和密封效果。

作为优选，天龙骨上端设有与天龙骨连接的顶紧固定件，顶紧固定件包括上连接杆和下连接杆，上连接杆的一端和下连接杆的一端均设有螺纹段，上连接杆和下连接杆之间设有用于调节上连接杆和下连接杆之间间距的连接件，连接件上设有与螺纹段配合的第二螺母。顶紧固定件用于将天龙骨与上墙体紧固连接，通过转动连接件上的螺母可调节天龙骨的高度，满足的不同客户的需求，提高了本技术的安装范围，在安装过程中也可以根据不同的情况进行相应的高度调节，方便本技术的安装。

作为优选，伸缩顶紧杆的上端配合设在天龙骨内，伸缩顶紧杆下端设有向内侧弯折的斜边，斜边的下端部设有与斜边连接的底板，底板上设有第一橡胶条。

作为优选，隔断墙板的左右两侧均设有第一凹槽，隔断墙板一侧的第一凹槽内设有第一卡扣，隔断墙板另一侧的第一凹槽内设有与第一卡扣配合卡紧的第二卡扣。第一卡扣和第二卡扣均为软胶卡扣，第一卡扣和第二卡扣固定安装在第一凹槽内，在安装时，通过施工人员推动隔断墙体，使第一卡扣和第二卡扣配合卡紧，保证隔断墙板在同一竖直平面内，且加强了隔音的效果，省去立柱的安装，现场采用机械或半机械化整体模块式装配，大大缩短了现场产品安装周期和难度，成品化更高，拆卸时，也只需用力拉开，方便隔断墙体的重复使用，避免了资源的浪费。

作为优选，隔断墙板上下两端均设有第二凹槽，伸缩顶紧杆的下端配合设在隔断墙板上端的第二凹槽中，水平调节脚设在地龙骨内，水平调节脚配合设在隔断墙板下端的第二凹槽内，隔断墙板在伸缩顶紧杆和水平调节脚之间滑动。通过设置斜边，方便安装时伸缩顶紧杆下端卡在第二凹槽内，提高安装的效率，隔断墙板之间在通过伸缩顶紧杆和水平调节脚滑动安装，降低了工作人员的劳动强度，且提高了安装的效率。

作为优选，地龙骨与隔断墙板之间、天龙骨与隔断墙板之间均设有第二橡胶条。增强隔断墙板的隔音效果。

本实用新型由于采用了以上技术方案，具有显著的技术效果：通过伸缩顶紧杆和水平调节脚的配合使用，在安装时，方便隔断墙板的调节，降低了对隔断墙体加工的精度要求，降低了隔断墙体的生产成本；在安装时，通过施工人员推动隔断墙体，使第一卡扣和第二卡扣配合卡紧，保证隔断墙板在同一竖直平面内，且加强了隔音的效果，省去立柱的安装，现场采用机械或半机械化整体模块式装配，大大缩短了现场产品安装周期和难度，成品化更高，本技术安装效率可到每人每天50～60m²，大大缩短施工周期，且整体式的模块成品包装都在无尘的环境下完成，可保证清洁性，避免施工现场的2次清洁，且保证了快速、简易的安装，提高工人的工作效率。

附图说明

图1是本实用新型的爆炸结构图。

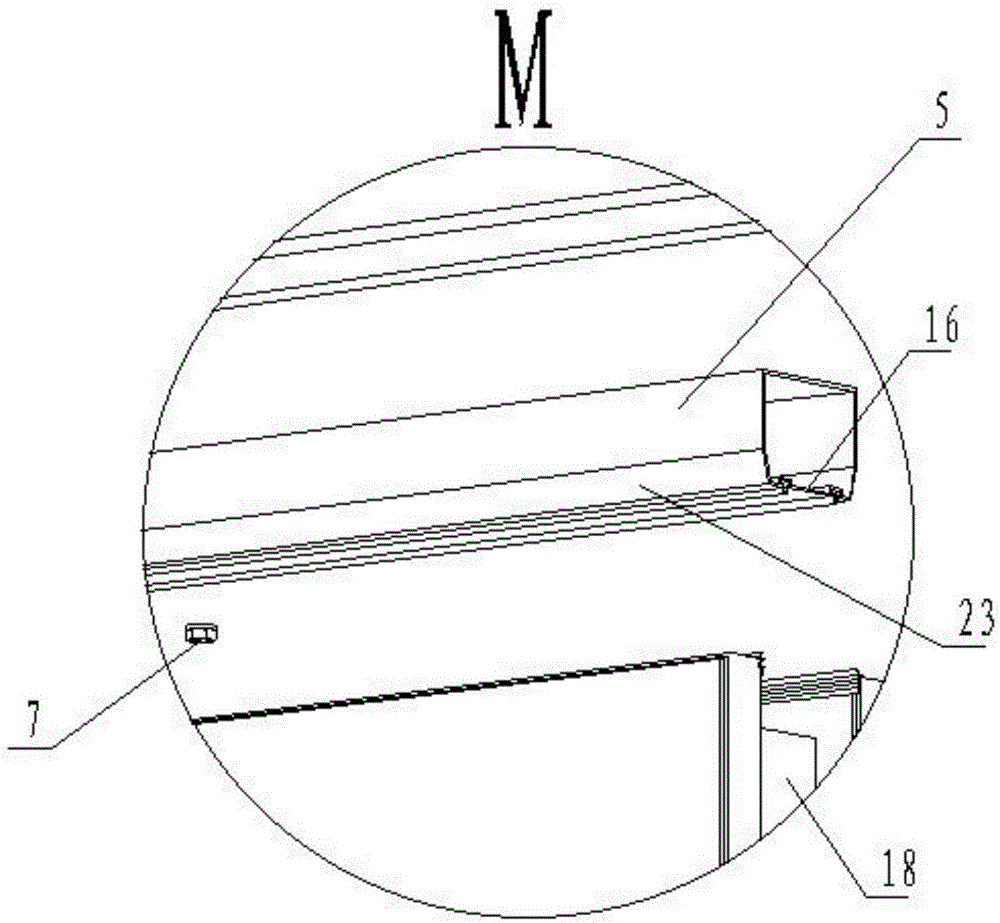

图2是图1中M部的局部放大图。

图3是调节装置的结构图。

图4是紧定固件的结构图。

图5是图4中N部的局部放大图。

图6本实用新型的侧面安装结构图。

图7是图6中K部的局部放大图。

图8是图6中L部的局部放大图。

图9是隔断墙体之间连接的结构图。

图10是本实用新型的安装结构图。

附图中各数字标号所指代的部位名称如下：1—天龙骨、2—地龙骨、3—隔断墙板、4—水平调节脚、5—伸缩顶紧杆、6—调节装置、7—第一螺母、8—螺栓、9—调节手柄、10—顶紧固定件、11—上连接杆、12—下连接杆、13—连接件、14—螺纹段、15—第二螺母、16—底板、17—第一橡胶条、18—第一凹槽、19—第一卡扣、20—第二卡扣、21—第二凹槽、22—第二橡胶条、23—斜边、24—集成吊顶。

具体实施方式

下面结合附图与实施例对本实用新型作进一步详细描述。

实施例1

便于安装的模块化隔断墙，图1至图10所示，包括天龙骨1、地龙骨2以及设在天龙骨1和地龙骨2之间的隔断墙板3，天龙骨1下端设有伸缩顶紧杆5，地龙骨2上设有均布排列的水平调节脚4，隔断墙板3的上端与伸缩顶紧杆5配合安装，隔断墙板3的下端与水平调节脚4配合安装，天龙骨1上端设有均布排列的调节装置6，伸缩顶紧杆5的下方设有第一螺母7，调节装置6通过螺栓8穿过天龙骨1与第一螺母7连接，调节装置6上设有控制螺栓8转动的调节手柄9，天龙骨1上端设有与天龙骨1连接的顶紧固定件10，顶紧固定件10包括上连接杆11和下连接杆12，上连接杆11的一端和下连接杆12的一端均设有螺纹段14，上连接杆11和下连接杆12之间设有用于调节上连接杆11和下连接杆12之间间距的连接件13，连接件13上设有与螺纹段14配合的第二螺母15。

伸缩顶紧杆5的上端配合设在天龙骨1内，伸缩顶紧杆5下端设有向内侧弯折的斜边23，斜边23的下端部设有与斜边23连接的底板16，底板16上设有第一橡胶条17，隔断墙板3的左右两侧均设有第一凹槽18，隔断墙板3一侧的第一凹槽18内设有第一卡扣19，隔断墙板3另一侧的第一凹槽18内设有与第一卡扣19配合卡紧的第二卡扣20，隔断墙板3上下两端均设有第二凹槽21，伸缩顶紧杆5的下端配合设在隔断墙板3上端的第二凹槽21中，水平调节脚4设在地龙骨2内，水平调节脚4配合设在隔断墙板3下端的第二凹槽21内，隔断墙板3在伸缩顶紧杆5和水平调节脚4之间滑动，地龙骨2与隔断墙板3之间、天龙骨1与隔断墙板3之间均设有第二橡胶条22。

通过顶紧固定件10将天龙骨1固定在一定高度，使用红外线水平仪调节顶紧固定件10使天龙骨1固定在需要的高度并且在同一水平线上，再固定安装地龙骨2，与天龙骨1在同一垂直面上，调节装置6在预先测量好的位置上用螺丝或者3m胶带固定到天龙骨1上，将伸缩顶紧杆5放置到天龙骨1中，对准预先的开孔位，使用第一螺母7将伸缩顶紧杆5与调节装置6抦紧，并用扳手转动螺栓8将伸缩顶紧杆5内藏到天龙骨1中，水平调节脚4均布排列放置到地龙骨2中，并用红外线水平仪将水平调节脚4调整水平，使用专业吸盘将隔断墙板3放置到地龙骨2上，同时工人扶住隔断墙板3，推紧两个隔断墙板3，使第一卡扣19和第二卡扣20相扣，第一卡扣19和第二卡扣20均为软胶卡扣，软胶卡扣是基底塑料头部为软胶的一体件，底部在出厂时已经安装在单个整体模块侧边型材的第一凹槽18中，且单个模块安装两侧分别安装第一卡扣19和第二卡扣20各一个，第一卡扣19和第二卡扣20可使隔断墙板3解决前后错位问题确保在一个垂直面上，且隔音，由于头部是软胶当任意个整体模块需要拆卸时也可用力将其拉出卡位，修整后再推到位即可，之后通过调节装置6将伸缩顶紧杆5下端送入隔断墙板3上端的第二凹槽21内，伸缩顶紧杆5下端的斜边23便于伸缩顶紧杆5和隔断墙板3对位，第一橡胶条17和第二橡胶条22可以减震并且能起到隔音的作用，隔断墙板3在安装过程中可同时在天龙骨1上安装21集成吊顶模块，提高效率，整体式模块化隔断安装简单方便，便于清洁。

总之，以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所作的均等变化与修饰，皆应属本实用新型专利的涵盖范围。
