可镶嵌装饰板的珍珠岩保温板的制作方法

本实用新型属于珍珠岩保温板领域，尤其涉及一种可镶嵌装饰板的珍珠岩保温板。

背景技术：

随着节能环保产品的不断推出，现在各个行业都在不断的开发一些节能环保产品。珍珠岩保温板是集保温、隔热和防水功能于一体的新型外墙保温板材。珍珠岩保温板，又称FSG防水珍珠岩保温板，它是以膨胀珍珠岩散料为骨料，加入防水剂和粘结剂进行配制、筛选、加压成型、烘干等工序制成的隔热防水保温板。珍珠岩保温板质轻且保温隔热性能优良。防火.防潮,不变形改性、不腐烂发霉、无毒无味憎水性能好，憎水率可达98％以上施工安全简单易行,屋面与墙面粘贴均可以天然矿石为原料,有良好的环保性。

也正是因为珍珠岩保温板有那个多优势，所以被广泛的应用于住宅、工业、公共建筑的墙体及楼房屋面、游泳池、冷库、锅炉及一些对防水有特殊要求的保温工程。虽然珍珠岩保温板有那么多的好处，但是，珍珠岩保温板的构成比较单一，很难应对一些客户的需求，有的客户需要在墙体外部设置一些装饰板，需要在墙体外部先黏贴上珍珠岩保温板，再在其基础上粘结装饰板，可是该处理方法不仅麻烦，成本高，并且效果还不好。

技术实现要素：

本实用新型针对上述的问题，设计了一种镶嵌装饰板的珍珠岩保温板。

为了达到上述目的，本实用新型采用的技术方案为，本实用新型提供一种镶嵌装饰板的珍珠岩保温板，包括珍珠岩保温板以及设置在珍珠岩保温板上部的装饰板，所述装饰板上与珍珠岩保温板相接触的侧面上设置有卡位机构，所述珍珠岩保温板上与装饰板相接触的侧面上设置有卡位配合机构，所述卡位机构包括设置在装饰板中心位置的卡位环，所述卡位环的外侧均匀设置有多个卡位板，所述卡位板上远离装饰板的一端设置有卡位头，所述卡位配合机构包括设置在珍珠岩保温板中心位置与卡位环相配合的卡位环槽，所述卡位环槽的外侧均匀设置有与卡位板相配合的卡位板槽，所述卡位板槽的底部设置有与卡位头相配合的卡位头槽。

作为优选，所述卡位板、卡位板槽、卡位头以及卡位头槽的个数均相等，所述卡位板的个数为6～10个。

作为优选，所述卡位板的倾斜角度与卡位板槽的倾斜角度相同，所述卡位板的倾斜角度为30°～60°。

作为优选，所述卡位板槽的边沿设置有圆角。

作为优选，所述卡位板的厚度：卡位头的宽度为1:1.3～1:1.6。

与现有技术相比，本实用新型的优点和积极效果在于，

本实用新型在珍珠岩保温板和需要装饰的装饰板上设置了卡位配合机构和卡位机构，其卡位机构中的卡位环与卡位配合机构中的卡位环槽相配合，可以有效的限定装饰板和珍珠岩保温板位置，实现快速的固定；其卡位机构中的卡位板、卡位头与卡位配合机构中的卡位板槽、卡位头槽则可以很好地将装饰板和珍珠岩保温板进行固定，从而实现了合理高效固定装饰板和珍珠岩保温板的目的，采用本实用新型的设计不仅成本低，并且固定效果好。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为实施例1提供的可镶嵌装饰板的珍珠岩保温板的立体结构示意图；

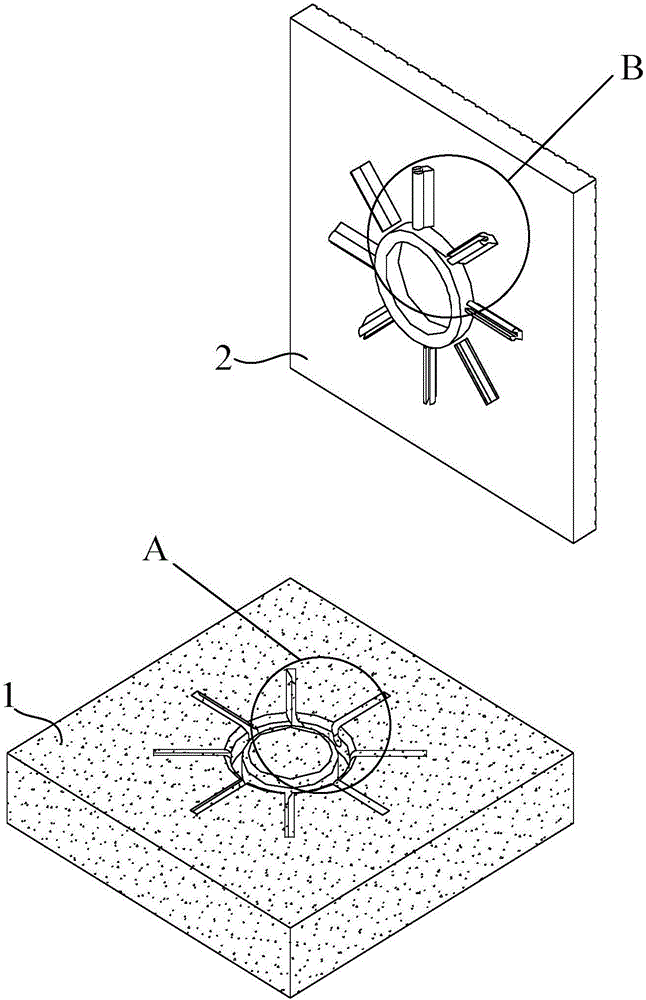

图2为实施例1提供的可镶嵌装饰板的珍珠岩保温板(将装饰板与珍珠岩保温板分离，装饰板相对于珍珠岩保温板倾斜90°)的立体结构示意图；

图3为图2中A的局部放大图；

图4为图2中B的局部放大图；

以上各图中，1、珍珠岩保温板；11、卡位环槽；111、圆角；12、卡位板槽；13、卡位头槽；2、装饰板；21、卡位环；22、卡位板；23、卡位头。

具体实施方式

为了能够更清楚地理解本实用新型的上述目的、特征和优点，下面结合附图和实施例对本实用新型做进一步说明。需要说明的是，在不冲突的情况下，本申请的实施例及实施例中的特征可以相互组合。

在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是，本实用新型还可以采用不同于在此描述的其他方式来实施，因此，本实用新型并不限于下面公开说明书的具体实施例的限制。

实施例1，如图1、图2、图3和图4所示，本实用新型提供了一种镶嵌装饰板的珍珠岩保温板，包括珍珠岩保温板和装饰板，其利用珍珠岩保温板的优良特性在加上装饰板的美观和需求形成了本实用新型所提到的镶嵌装饰板的珍珠岩保温板，下面具体说一下珍珠岩保温板和装饰板的是怎样实现快速连接的，装饰板上与珍珠岩保温板相连接(相接触)的侧面上设置了卡位机构，同样珍珠岩保温板上则设置了与卡位机构相配合的卡位配合机构，如图2所示，其卡位机构上包括设置在装饰板中心位置的卡位环，同样在珍珠岩保温板的中心位置也设置了卡位配合机构中的卡位环槽，设置卡位环和卡位环槽的目的是为了能够快速的定位珍珠岩保温板与装饰板的位置关系，在卡位环的外侧均匀设置了多个卡位板，同样在珍珠岩保温板相对应的位置设置了卡位环槽，卡位板和卡位环槽的设置是为了将珍珠岩保温板和装饰板进行固定在一起，如图3、图4所示，在卡位板上设置了卡位头，同样卡位板槽的底部设置了卡位头槽，卡位头和卡位头槽的设置是为了将珍珠岩保温板和装饰板进行固定住，放置两者脱离，即在珍珠岩保温板和装饰板设计的时候，则可以采用本实用新型所采用的结构设计，可以有效的解决珍珠岩保温板外黏结装饰板麻烦、不稳固、成本高等特点。

发明人为了使本实用新型的效果更好，故还做了以下的设计，

从整体的设计和图中不难看出，卡位板、卡位板槽、卡位头以及卡位头槽的个数都是相等的，其个数均为6～10个，这个数区间也是发明人经过大量的试验所得出的；

为了增加珍珠岩保温板和装饰板的之间连接的牢固度，发明人将卡位板倾斜设置了，相应的卡位头、卡位板槽以及卡位头槽都相应的倾斜设置了，其倾斜的角度为30°～60°，该区间也是发明人考虑到设计的难易程度以及固定配合性所设计的角度区间；

如图3所示，为了方便安装，发明人在卡位板槽的边沿上设置了圆角；

为了提高珍珠岩保温板和装饰板装配速度和效果，发明人将卡位板的厚度与卡位头的宽度的比例区间限定在1:1.3～1:1.6。

以上所述，仅是本实用新型的较佳实施例而已，并非是对本实用新型作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例应用于其它领域，但是凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与改型，仍属于本实用新型技术方案的保护范围。
