一种便于除湿型地板的制作方法

本实用新型涉及地板产品领域，尤其涉及一种便于除湿型地板。

背景技术：

现有的底板铺设结构是现在地面铺设一层防湿垫用来隔绝地面与地板之间的湿气传递，从而保证了地板不会受湿变形，但是当地板返湿的时候一般是因为环境湿度太大，所以地板表面也会返湿，同时还存在极端情况，如水打翻在地板表面，而地板的表面存在拼缝，这些拼缝不但能透过湿气还能透过水至返湿垫与地板之间且这些水汽是无法通过简单的空气对流干燥的，长而久之地板就容易变形，这也是现有的地板结构的不足之处。

技术实现要素：

针对现有技术的不足之处本实用新型提供一种便于除湿型地板，本实用新型结构简单，有利于配合吸尘器抽出湿气。

本实用新型的技术方案是提供一种便于除湿型地板，包括板体，所述的板体由底板、夹层板以及表贴板构成，所述板体上至少设置有一个贯穿所述底板、夹层板以及表贴板的气孔，所述的气孔内设置有内衬环，所述的表贴板上设置有覆盖所述气孔的盖片板，所述的盖片板下方设置有与所述内衬环的内径尺寸配合的干燥盒，所述干燥盒的底部露出所述底板，所述干燥盒露出部分上设置有通气开口，所述的表贴板上设置有内陷木纹，至少一条所述内陷木纹通过所述盖片板设置位置，所述盖片板上设置有与通过其的所述内陷木纹拼合的着力木纹。

作为本实用新型的优选，所述盖片板下方设置有套环，所述干燥盒的顶部套接在所述套环内。

作为本实用新型的优选，所述的气孔包括安装孔，所述的安装孔的内壁构成方形插孔，所述的内衬环的径向截面的外壁形状为方形，内壁形状为圆形，所述的内衬环的外壁与所述安装孔的内壁卡合。

作为本实用新型的优选，所述的内衬环为金属内衬环，所述内衬环的壁厚大于1mm，所述的盖片板为木塑盖片板。

作为本实用新型的优选，所述通气开口设置在所述干燥盒底部，所述通气开口为条形开口。

作为本实用新型的优选，所述的着力木纹最大的内陷深度不小于1mm。

作为本实用新型的优选，所述着力木纹的内陷深度由两端向中心逐渐增大。

作为本实用新型的优选，所述着力木纹包括设置在中部的着力卡部，所述的着力卡部底部平行与所述盖片板的上表面且内陷深度不小于1mm。

作为本实用新型的优选，所述干燥盒的底部露出所述底板的部分在所述板体厚度方向上的长度小于2mm。

作为本实用新型的优选，所述干燥盒的侧壁上设置有通气开孔。

本实用新型具有以下有益效果：

本实用新型具有结构简单，除湿方便的优点。

附图说明

图1为本实用新型的结构示意图；

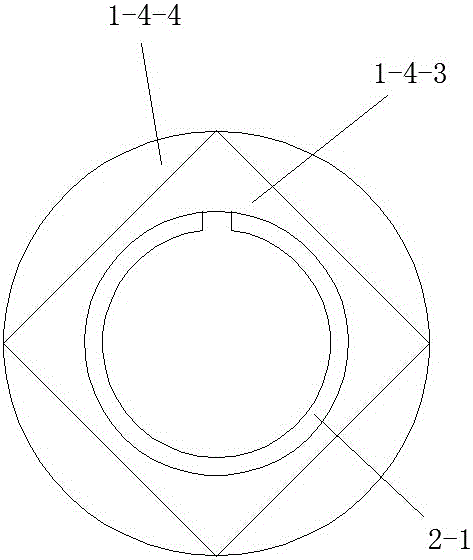

图2为本实用新型的气孔俯视结构示意图；

图3为本实用新型的俯视结构示意图；

图中，1-板体；1-1-底板；1-2-夹层板；1-3-表贴板；1-4-气孔；2-盖片板；1-3-1-内陷木纹；1-4-3-内衬环；1-4-4-安装孔；3-干燥盒；2-3-1-着力卡部；3-1-通气开口；3-2-通气开孔；2-1-内套环。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

如图1至图3所示，本实用新型实施例包括板体1，板体1由底板1-1、夹层板1-2以及表贴板1-3构成，板体1上至少设置有一个贯穿底板1-1、夹层板1-2以及表贴板1-3的气孔1-4，气孔1-4内设置有内衬环1-4-3，气孔1-4包括安装孔1-4-4，安装孔1-4-4的内壁构成方形插孔，内衬环1-4-3的径向截面的外壁形状为方形，内壁形状为圆形，内衬环1-4-3的外壁与安装孔1-4-4的内壁卡合。表贴板1-3上设置有覆盖气孔1-4的盖片板2，盖片板2下方设置有套环2-1，与内衬环1-4-3的内径尺寸配合的干燥盒3的顶部套接在套环2-1内。干燥盒3的底部露出底板1-1，干燥盒3露出部分上设置有通气开口3-1，表贴板1-3上设置有内陷木纹1-3-1，至少一条内陷木纹1-3-1通过盖片板2设置位置，盖片板2上设置有与通过其的内陷木纹1-3-1拼合的着力木纹2-3。

如图1至图3所示，本实用新型实施例干燥盒3的底部露出底板1-1的部分在板体1厚度方向上的长度小于2mm。通气开口3-1设置在干燥盒3底部，通气开口3-1为条形开口。干燥盒3的侧壁上设置有通气开孔3-2。

如图1至图3所示，本实用新型实施例内衬环1-4-3为金属内衬环1-4-3，内衬环1-4-3的壁厚大于1mm，盖片板2为木塑盖片板2。着力木纹2-3最大的内陷深度不小于1mm。着力木纹2-3的内陷深度由两端向中心逐渐增大。着力木纹2-3包括设置在中部的着力卡部2-3-1，着力卡部2-3-1底部平行与盖片板2的上表面且内陷深度不小于1mm。

上面所述的实施例仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的构思和范围进行限定。在不脱离本实用新型设计构思的前提下，本领域普通人员对本实用新型的技术方案做出的各种变型和改进，均应落入到本实用新型的保护范围，本实用新型请求保护的技术内容，已经全部记载在权利要求书中。
