一种新型防风管装置的制作方法

本实用新型涉及帐篷领域，具体为一种新型防风管装置。

背景技术：

帐篷是撑在地上遮蔽风雨﹑日光并供临时居住的棚子。多用帆布做成，连同支撑用的东西，可随时拆下转移。帐篷是以部件的方式携带，到达现场后才加以组装，所以，需要各种部件和工具。了解各个部件的名称和使用方法，熟悉帐篷的构造，才能快速、方便地搭起帐篷。

防风管是帐篷必备的配件，主要用于防风以及固定帐篷边墙布。现有技术中，防风管只使用镀锌管，不使用接口，具有安装不方便；篷布容易破坏；产品不美观的缺点。

技术实现要素：

本实用新型的目的在于提供一种新型防风管装置，它能有效的解决背景技术中存在的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型防风管装置，包括防风管；所述防风管包括镀锌管、拐角连接头和中间连接头；所述镀锌管的两端均设有弹珠；所述拐角连接头的两端均设有第一定位槽；所述中间连接头的两端均设有第二定位槽；所述镀锌管通过弹珠与拐角连接头固定连接，且弹珠位于第一定位槽内；所述镀锌管通过弹珠与中间连接头固定连接，且弹珠位于第二定位槽内；所述防风管套设在帐篷边墙布的下端。

进一步，所述镀锌管、拐角连接头和中间连接头设有多个。

进一步，所述帐篷边墙布设有门和拉链。

与现有技术相比，本实用新型的有益效果是：该新型防风管装置采用接口连接以及弹珠固定，拆装方便；使得帐篷边墙布不容易破坏；抗风强度增强；结构简单，加工方便。

附图说明

图1为本实用新型的整体结构示意图；

图2为本实用新型中拐角连接头结构示意图；

图3为本实用新型中中间连接头结构示意图；

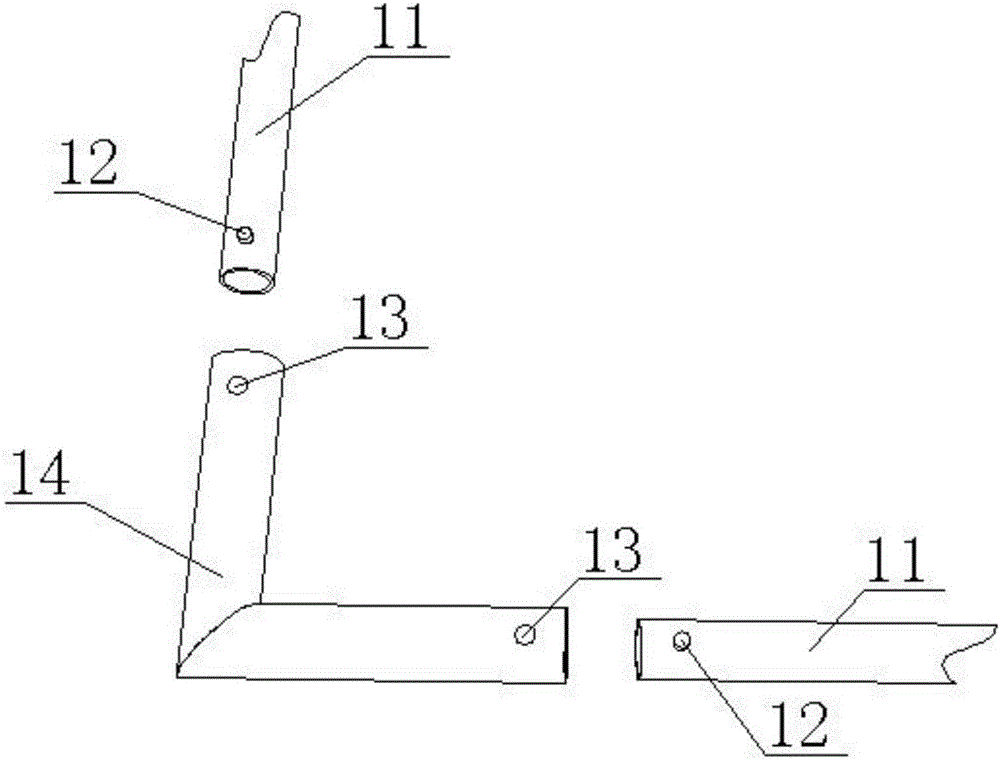

图4为本实用新型中拐角连接头连接示意图；

图5为本实用新型中中间连接头连接示意图；

附图标记中：1.防风管；11.镀锌管；12.弹珠；13.第一定位槽；14.拐角连接头；15.第二定位槽；16.中间连接头；2.帐篷边墙布；3.门；4.拉链。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种新型防风管装置，包括防风管1；所述防风管1包括镀锌管11、拐角连接头14 和中间连接头16；所述镀锌管11的两端均设有弹珠12；所述拐角连接头14的两端均设有第一定位槽13；所述中间连接头16的两端均设有第二定位槽15；所述镀锌管11通过弹珠12与拐角连接头14固定连接，且弹珠12位于第一定位槽13内；所述镀锌管11通过弹珠12与中间连接头16固定连接，且弹珠12位于第二定位槽15内；所述防风管1套设在帐篷边墙布2的下端。

进一步，所述镀锌管11、拐角连接头14和中间连接头16设有多个。

进一步，所述帐篷边墙布2设有门3和拉链4。

本实用新型的在设计时：防风管1包括镀锌管11、拐角连接头14和中间连接头16；镀锌管11的两端均设有弹珠12；拐角连接头14的两端均设有第一定位槽13；中间连接头16的两端均设有第二定位槽15；镀锌管11通过弹珠12与拐角连接头14固定连接，且弹珠12位于第一定位槽13内；镀锌管11通过弹珠12与中间连接头16固定连接，且弹珠12位于第二定位槽15内；防风管1套设在帐篷边墙布2的下端；利用防风管1，能够防风以及加固帐篷边墙布2；该新型防风管装置采用接口连接以及弹珠固定，拆装方便；使得帐篷更加整齐美观；帐篷边墙布2不容易破坏；抗风强度增强；结构简单，加工方便。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下 可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
