本实用新型涉及一种停车棚，尤其涉及一种可重叠伸缩式停车棚。

背景技术：

汽车已经成为当今社会必不可少的交通工具，城市中车库不足的现象日渐明显，因此，与之相配套的停车棚也大量建造，停车棚可为汽车提供一个相对封闭的保护空间，有效避免车辆受到阳光的暴晒或是雨水的侵蚀。然而，中国现有的停车棚，大都是使用遮阳布覆盖在支架上面，占地面积较大；由于是直接放在地面上，遇到大风很容易被吹走；如果碰到石子甚至砖头等的冲击，遮阳布完全不起作用，难以保护停在里面的汽车不受损害；因为不透光，需要在里面加装照明设备；不方便折叠，比较笨重；即便是有些可以折叠的停车棚，折叠时也会产生较大的噪音。

技术实现要素：

为了克服现有技术的不足，本实用新型的目的在于提供一种可重叠伸缩式停车棚，能便捷折叠和展开，使用轻便，且折叠后的占地面积小。

本实用新型的目的采用以下技术方案实现：

一种可重叠伸缩式停车棚，包括骨架、铰接座、若干支架和遮挡部件，铰接座具有固定部件，骨架的底端固定于铰接座，各支架自上而下依次嵌套，各支架均固设有挡块，且挡块凸出于支架并设于靠近骨架的支架一侧，各支架分别与铰接座铰接，遮挡部件包覆于骨架和所有支架。

优选的，所述骨架包括主架体和固接于主架体两侧的侧架体，主架体具有呈矩形的截面，侧架体具有呈扇形的截面。

优选的，所述支架包括连接部和顶部，连接部的一端铰接在铰接座，远离铰接座的另一端与顶部连接，连接部呈扇形，连接部和顶部形成容纳空间用于容纳下方的支架。

优选的，各所述支架的连接部之间固设有滚轮。

优选的，挡块凸设于连接部。

优选的，所述遮挡部件采用透明材料制成。

优选的，所述遮挡部件采用PC耐力板制成。

优选的，骨架的顶部固设有动力装置，支架的顶部固设有滑轮，动力装置通过绳索并经过滑轮与最下方的支架连接。

相比现有技术，本实用新型的有益效果在于：通过使用铰接座将骨架固定在地面，利于停车棚稳固以防被大风吹走；通过采用遮挡部件，可遮挡风雪；通过采用透明的遮挡部件，可自然采光从而节约能源；通过采用PC耐力板作为遮挡部件，可遮挡紫外线，并可防止砖头等重物冲击；通过采用可重叠收缩的支架，可节约占地面积；通过采用电机带动绳索并通过滑轮收放支架，操作方便且安全；通过在支架之间设置滚轮，可减少摩擦，降低噪音；通过将支架收起，可将停车棚作为凉亭供休息用。

附图说明

图1为本实用新型一种可重叠伸缩式停车棚展开时的立体图；

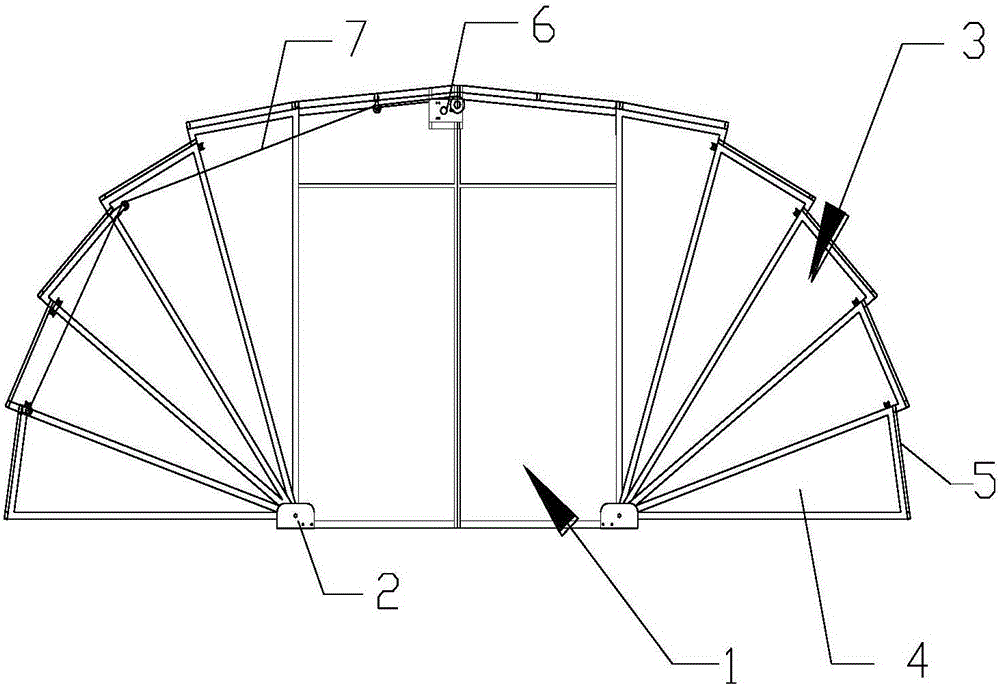

图2为本实用新型一种可重叠伸缩式停车棚展开时的主视图；

图3为本实用新型一种可重叠伸缩式停车棚收缩时的立体图；

图4为本实用新型一种可重叠伸缩式停车棚收缩时的主视图；

图中：1、骨架；2、铰接座；3、支架；4、连接部；5、顶部；6、动力装置；7、绳索；8、滑轮；9、滚轮。

具体实施方式

下面，结合附图以及具体实施方式，对本实用新型做进一步描述：

如图1～4所示，一种可重叠伸缩式停车棚，包括骨架1、铰接座2、若干支架3和遮挡部件(未示出)，铰接座2具有固定部件，例如膨胀螺丝，可以将铰接座2固定在地面，骨架1优选为由铝合金管制成，重量轻且结构坚固，当然也可以是其它材料，骨架1的底端固定于铰接座2，例如通过螺栓连接，当然也可以采用其它方式，各支架3优选为由铝合金管制成，各支架3分别与铰接座2铰接，且自上而下依次嵌套，即下面的支架3可以容纳于上面的支架3，而最上面的支架3可容纳于骨架1，且各支架3均固设有挡块(未示出)，优选为将挡块凸设于支架3的连接部4靠近骨架1的一侧，因此当停车棚展开时，各支架3的挡块带动上方支架3的连接部4远离骨架1的一侧，进而带动上方的支架3向下旋转，因此各支架3自上而下依次伸出而不会完全分离，各支架3优选为具有铰接在铰接座2的两个连接部4以及与位于两个连接部4之间的顶部5，且支架3整体为“U”形，因此两个连接部4和顶部5之间形成了容纳空间，可以用于容纳下面的支架3，当停车棚收缩时，各支架3绕铰接座2旋转并进入上方的支架3的容纳空间，同样由于挡块的作用，当最下方的支架3完全进入上方的支架3的容纳空间时，挡块会推动上方的支架3的连接部4靠近骨架1的一侧，进而持续推动各支架3进入上方的支架3的容纳空间，当最上方的支架3进入骨架1的容纳空间时，停车棚收缩完成，遮挡部件包覆骨架1和所有支架3，用于遮风挡雨。

优选的，骨架1包括主架体和固接于主架体两侧的侧架体，主架体具有呈矩形的截面，侧架体优选为具有扇形的截面。

同时，由于支架3包括连接部4和顶部5，连接部4优选为具有扇形截面，连接部4的一端铰接在铰接座2，远离铰接座的另一端与顶部5连接，其顶部5优选为曲面，当下雨时，雨水顺着曲面流下，不会溅到停车棚内部。

如图4所示，各支架3优选为由铝合金管制成，因此在释放或者收缩过程中会产生摩擦，产生刺耳的噪音，为了解决该问题，在各支架3的连接部4均安装有滚轮9，在释放或者收缩的过程中，摩擦大大减小，噪音也降至最低。

同时，遮挡部采用透明材料制成，采用自然采光，可以节约能源，优选为采用PC耐力板制成，可以透光，也可防紫外线，并且具有高性能耐冲击能力，可以防止砖头等重物的冲击，保护停车棚内汽车和人员的安全。

除此之外，如图2所示，骨架1的顶部5固设有动力装置6，优选为电机，电机通过绳索7与最下方的支架3连接。电机位于骨架1的顶端，用于向绳索7提供驱动力，可以采用遥控开关来控制电机的运作，因此操作方便且安全，当电机启动，绳索7释放，此时各支架3绕铰接座2旋转，分别从其上方的支架3分离，最上方的支架3从骨架1分离，停车棚完全展开，当驱动电机收紧绳索7时，各支架3绕铰接座2旋转，并且分别进入上方的支架3，直至最上方的支架3进入骨架1，此时停车棚完全收缩，可以作为凉亭使用，如此可以节约占地面积。

如图3和图4所示，骨架1和各支架3固设有滑轮8，优选为三组，用于连接绳索7，在电机收紧和释放过程中，各支架3平稳释放或者收缩，不会一下子全部释放或者收缩，因此方便且安全，而且噪音很低，更加环保。

对本领域的技术人员来说，可根据以上描述的技术方案以及构思，做出其它各种相应的改变以及形变，而所有的这些改变以及形变都应该属于本实用新型权利要求的保护范围之内。
