带电动车充电装置的候车亭的制作方法

本实用新型涉及一种候车亭。

背景技术：

候车亭是城市公共交通系统中不可缺少的设施，既美观又实用的候车亭也成为了城市一道美丽的风景，现有的候车亭最主要的功能就是起到遮风挡雨的作用，但随着社会的高度发展，功能单一的候车亭已不能满足人们的需求。

技术实现要素：

本实用新型的目的在于提供一种带电动车充电装置的候车亭，其能对电动车进行锁定并充电。

本实用新型的目的通过如下技术方案实现：一种带电动车充电装置的候车亭，它包括候车亭，候车亭中部设置分隔板，所述分隔板将候车亭分隔成左侧候车区以及右侧电动车充电区；所述电动车充电区包括沿左右方向延伸的电动车停放架，所述电动车停放架上左右间隔设置若干用于支撑并锁定电动车的锁车位，且每个锁车位上对应设置充电箱。

较之现有技术而言，本实用新型的优点在于：

1.候车亭分隔成左侧候车区以及右侧电动车充电区，方便电动车停靠充电。

2.电动车充电区上设置便于取车的缓冲区，缓冲区可有效防止在取车时，电动车倒退进入公交进站区，避免安全隐患。

3.网络售票机不仅可以用于查询购票信息或购买车票，而且避免了通道被最右侧的电动车挡住，提高候车亭的空间利用率。

4.候车区内设置挡雨室，当风雨较大时，可以给候车者提供庇护，避免风雨侵袭。

附图说明

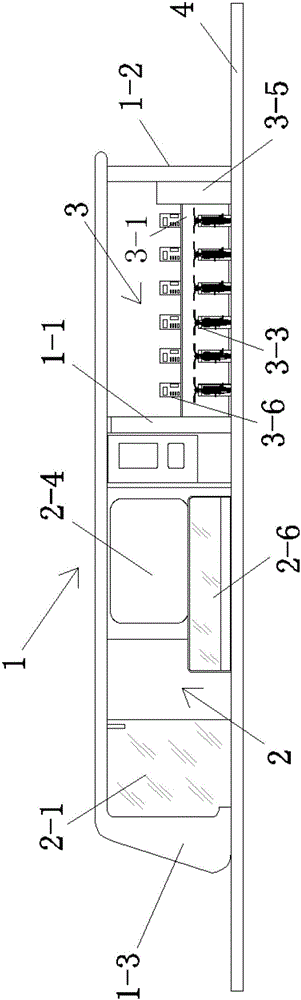

图1是本实用新型一种带电动车充电装置的候车亭实施例的立体结构示意图。

图2是图1的正视图。

图3是图1的后视图。

图4是图1的右视图。

图5是图1的左视图。

标号说明：1候车亭、1-1分隔板、1-2支撑立板、1-3支撑面、2候车区、2-1前侧透光面、2-2后侧透光面、2-3右侧透光面、2-4广告栏、2-5座椅、2-6横向栏杆、3电动车充电区、3-1电动车停放架、3-3锁车位、3-4缓冲区、3-5网络售票机、3-6充电箱、4凸台、4-1斜坡、5饮水装置。

具体实施方式

下面结合说明书附图和实施例对本

技术实现要素：
进行详细说明：

如图1至图5所示为本实用新型提供的一种带电动车充电装置的候车亭的实施例示意图。

一种带电动车充电装置的候车亭，它包括候车亭1，候车亭1中部设置分隔板1-1，所述分隔板1-1将候车亭1分隔成左侧候车区2以及右侧电动车充电区3；所述电动车充电区3包括沿左右方向延伸的电动车停放架3-1，所述电动车停放架3-1上左右间隔设置若干用于支撑并锁定电动车的锁车位3-3，且每个锁车位3-3上对应设置充电箱3-6。

所述电动车停放架3-1设置在候车亭1后侧，电动车前部锁定在电动车停放架3-1上，电动车尾部朝向候车亭1前侧。

锁车位3-3不仅可以对电动车进行支撑锁定，免去了电动车自锁的麻烦，而且规范了电动车停靠位置，避免车辆乱停乱放。

当电动车需要充电时，可通过充电箱3-6对其进行充电，充电箱3-6可通过投币或者刷卡的方式进行收费。

所述电动车充电区3上设有便于取车的缓冲区3-4，缓冲区3-4位于锁定电动车尾部前侧。

缓冲区3-4设置是为了防止在取车时，电动车倒退进入公交进站区。

所述候车亭1右端侧设有两支撑立板1-2，所述支撑立板1-2前后间隔设置，其中间形成容电动车进出的通道。

电动车从上述通道进出候车亭，并且从候车亭后侧驶入自行车道。

所述电动车停放架3-1和后侧支撑立板1-2之间设有网络售票机3-5。

网络售票机3-5用于查询购票信息或购买车票。

网络售票机3-5设置使得锁车架3-1上最右侧的电动车与支撑立板1-2所成通道之间留有空间，防止通道被最右侧的电动车挡住。

所述候车亭1设置在凸台4上，凸台4后侧正对电动车充电区3位置设置斜坡4-1。

斜坡4-1设置方便电动车上下凸台4，并且起到引导作用，防止电动车从其他位置进出候车亭1。

所述候车亭1左端侧设有支撑面1-3，所述支撑面1-3外侧设有饮水装置5。

所述候车亭1顶棚的左右端分别通过支撑面1-3以及支撑立板1-2进行支撑。

所述候车区2内设有挡雨室，所述挡雨室由前侧透光面2-1、后侧透光面2-2、右侧透光面2-3以及支撑面1-3围成，且右侧透光面2-3开设进出口。透光面可采用玻璃材料或透明树脂材料。

挡雨室设置是为了当风雨较大时，用于给候车者提供庇护，避免风雨侵袭。挡雨室内可设置饮料贩卖机等。

右侧透光面2-3进出口上端设置电子报站牌。

所述候车区2后端侧设有广告栏2-4，广告栏前侧设有座椅2-5。

所述候车区2前端侧设有横向栏杆2-6，横向栏杆2-6位于挡雨室和分隔板1-1之间，且其与挡雨室和分隔板1-1之间分别留有通道用于乘客进出站。
