混凝土搅拌机控制器及混凝土搅拌机的制作方法

本实用新型涉及建筑设备技术领域，尤其涉及一种混凝土搅拌机控制器及混凝土搅拌机。

背景技术：

在商业化混凝土生产中，搅拌机的搅拌是重要的环节。混凝土搅拌机的工作特点是：电动机功率大，电流波动大，且长时间连续运行。当混凝土搅拌机的工作电流异常时，容易对混凝土搅拌机的电机造成损伤，影响电机乃至混凝土搅拌机的寿命。

技术实现要素：

基于此，有必要针对传统技术中，不能根据混凝土搅拌机中电机的工作电流对搅拌机的运行状态进行控制的问题，提供一种能够检测电机电流，并能够根据电机电流对混凝土搅拌机进行简单控制的混凝土搅拌机控制器及混凝土搅拌机。

为实现本实用新型目的提供的一种混凝土搅拌机控制器，包括中央控制芯片，与所述中央控制芯片电连接的电流检测装置；所述中央控制芯片，用于接收所述电流检测装置的检测信号，并根据所述检测信号发送控制信号到相应的器件；所述电流检测装置，用于检测混凝土搅拌机运行时的电机电流，并生成所述检测信号。

在其中一个实施例中，所述电流检测装置的数量为两个，一个所述电流检测装置用于检测所述混凝土搅拌机的电机空载电流，另一个所述电流检测装置用于检测所述混凝土搅拌机的电机最大运行电流。

在其中一个实施例中，所述电流检测装置中包括电流互感器，用于检测所述混凝土搅拌机运行时的电机电流。

在其中一个实施例中，所述控制器还包括与所述中央控制芯片电连接的开关检测电路，所述开关检测电路用于通过检测所述混凝土搅拌机门的行程开关的状态，获得所述混凝土搅拌机门的开关状态。

在其中一个实施例中，所述控制器还包括与所述中央控制芯片连接的显示装置。

在其中一个实施例中，所述控制器还包括与所述中央控制芯片连接的警报装置。

在其中一个实施例中，所述控制器还设置有用于与外部设备进行数据传输的通讯接口，所述通讯接口与所述中央控制芯片连接。

在其中一个实施例中，所述通讯接口为USB接口、LAN总线接口或RS232总线接口。

在其中一个实施例中，所述控制器还包括与所述中央控制芯片连接的光耦隔离输入输出电路，所述中央控制芯片通过所述光耦隔离输入输出电路发送控制信号到相应的器件。

基于同一构思的一种混凝土搅拌机，包括电机及与所述电机连接的前述任一实施例的混凝土搅拌机控制器。

本实用新型的有益效果包括：本实用新型提供的一种混凝土搅拌机控制器，控制器内部设置有与混凝土搅拌机中的电机连接的电流检测装置，从而实现对电机电流的检测，并可将检测到的电机电流信号传输给中央控制芯片，中央控制芯片则可根据检测到的电流信号发出相应的控制信号对混凝土搅拌机进行简单的控制。避免电机电流过高等异常情况对混凝土搅拌机电机甚至混凝土搅拌机整体造成损伤。从而提高混凝土搅拌机使用寿命。

附图说明

图1为本实用新型一种混凝土搅拌机控制器的一具体实施例的结构示意图；

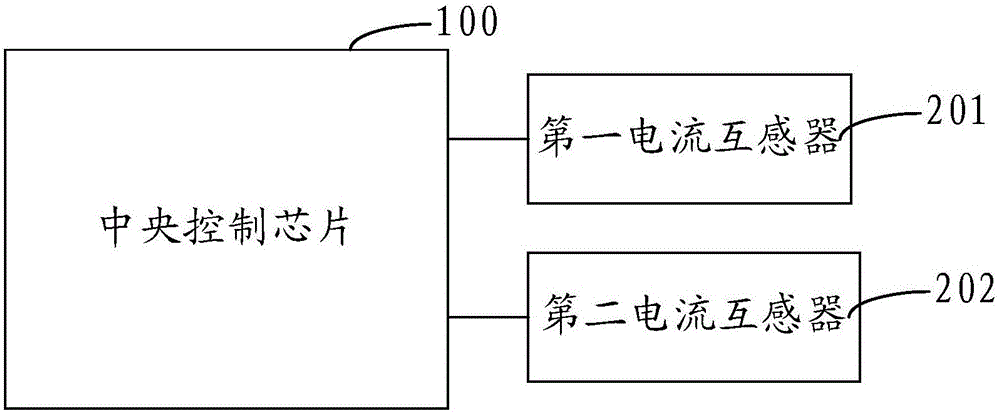

图2为本实用新型一种混凝土搅拌机控制器的另一具体实施例的结构示意图；

图3为本实用新型一种混凝土搅拌机控制器的又一具体实施例的结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图对本实用新型的混凝土搅拌机控制器及混凝土搅拌机的具体实施方式进行说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

一个实施例的混凝土搅拌机控制器，如图1所示，包括中央控制芯片100及与中央控制芯片100电连接的电流检测装置200。其中，电流检测装置200，与混凝土搅拌机中的电机电路连接，用于检测混凝土搅拌机运行时的电机电流，并生成检测信号。而中央控制芯片100，用于接收电流检测装置200的检测信号，并根据检测信号发送控制信号到相应的器件。所述根据检测信号发送控制信号到相应的器件包括当检测到电流过大时，发送停止运行控制信号到混凝土搅拌机的电源开关，控制电源开关断开。具体的，在另一中实施方式中，也可通过在混凝土搅拌机的电源开关与电源线之间安装常闭接点的继电器，而当电流检测装置200检测到混凝土搅拌机电机运行电流过大时，中央控制芯片100可输出断开信号到连接的在电源线上的常闭继电器，控制继电器断开，从而切断混凝土搅拌机电源，保证搅拌机运行安全，提高混凝土搅拌机电机及混凝土搅拌机整体的寿命。

其中，电流检测装置200采用硬件电路的方式实现，且其与中央控制芯片100之间的连接也采用硬件方式的连接线路进行连接。

本领域技术人员可以理解，本实施例中的中央控制芯片100中所要执行的对检测到的电流的比较能够通过常用的、现有比较程序实现，且本领域技术人员可采用一般的单片机作为所述中央控制芯片100，通过烧录简单的比较程序到单片机中即可实现上述实施例的根据检测电流发出控制信号的功能。

在另一实施例中，为了更好的电机运行情况进行检测，在混凝土搅拌机控制器中设置两个所述电流检测装置200，每个电流检测装置200都连接混凝土搅拌机电流，并输出检测信号到中央控制芯片100。其中一个电流检测装置200用于检测混凝土搅拌机的电机空载电流，并将检测到的电机空载电流输入到中央控制芯片100中，中央控制芯片100根据预存的出厂空载电流参考经验值判断电机是否正常运行。如果判断出电流不符合要求，则判定混凝土搅拌机运行异常。则根据设定发出停止混凝土搅拌机停止运行等控制命令。

另一个电流检测装置200用于检测混凝土搅拌机的电机最大运行电流，并将检测到的电机最大运行电流输入到中央控制芯片100中。与电机空载电流检测判断方式相同，中央控制芯片100会根据运存的电机最大小运行电流大小，判断当前混凝土搅拌机是否正常运行，并可在判断出混凝土搅拌机运行异常时，根据设定发出停止混凝土搅拌机停止运行等控制命令。

另外，还可在中央控制芯片100的一个输出端上连接警报装置，当中央控制芯片100判断出混凝土搅拌机运行异常时，可发送警报信号到所述警报装置，提醒工作人员混凝土搅拌机工作异常。作为一种可实施方式，可采用蜂鸣器作为警报装置连接到中央控制芯片100上。从而可在混凝土搅拌机工作异常时发出声音警报。

具体的，电流检测装置200中可包括电流互感器，使用所述电流互感器检测混凝土搅拌机运行时的电机电流，且可将电流互感器通过数据采集器与中央控制芯片100连接。从而将电流互感器的检测信号输入到中央控制芯片100中。

当然，采用电流互感器进行电机电流的检测时，如图2所示，也可设置两个电流互感器分别与中央控制芯片100连接，其中，两个电流互感器分别为第一电流互感器201和第二电流互感器202，其中可使用第一电流互感器201检测电机空载电流，使用第二电流互感器202检测电机最大运行电流。

需要说明的是，在其他实施例中，如果也必要，还可设置更多数量的电力互感器连接到中央控制芯片100上，实现对除电机空载电流以及电机最大运行电流以外的其他有必要检测电流进行检测。

另外对于混凝土搅拌机控制器控制信号的输出，可在控制器中设置与中央控制芯片100连接的光耦隔离输入输出电路，中央控制芯片100通过光耦隔离输入输出电路发送控制信号到相应的器件。增强电路的安全性。

如图3所示，在另一实施例中，混凝土搅拌机控制器还包括与中央控制芯片100电连接的开关检测电路300。所述开关检测电路300用于通过检测混凝土搅拌机门的行程开关的状态，获得混凝土搅拌机门的开关状态。即通过开关检测电路300检测混凝土搅拌机门(侧开门)行程开关是否关到位，如果没有关到位，则中央控制芯片100可控制混凝土搅拌机禁止启动。或者控制混凝土搅拌机停止运行。

如图3所示，控制器还包括与中央控制芯片100连接的显示装置400。可将混凝土搅拌机控制器检测到的各种结果在显示装置400上显示。尤其是控制混凝土搅拌机停止运行时，使用者可通过显示装置400发现故障原因，从而更快速对不符合条件进行修正，保证混凝土搅拌机运行。

且还可与显示装置400并列设置与中央控制芯片100连接的输入装置，从而可以使用输入装置对一些设定参数，如电机最大运行电流等进行修改及输入。

其中，显示装置400在其中一个实施例中为3英寸液晶显示屏，当然也可以为其他尺寸。而输入装置可采用按键形式的输入装置。

另外，为了使混凝土控制器更便于与计算机等外部设备进行数据通讯，在其中一个实施例的控制器中还设置有用于与外部设备进行数据传输的通讯接口，且通讯接口与中央控制芯片100连接。这样可以通过外部计算机对中央控制芯片100进行设定。在其他实施例中，还在控制器中设置与中央控制芯片100连接的存储单元，将检测数据存储到存储单元，而外部设备可通过通讯接口读取所述存储单元中的数据。从而能够对混凝土搅拌机的运行状态进行整体分析。

其中，所述通讯接口可以为USB接口、LAN总线接口或RS232总线接口。

另外对于，控制器还包括与中央控制芯片100连接的光耦隔离输入输出电路，中央控制芯片100通过光耦隔离输入输出电路发送控制信号到相应的器件。

本实用新型还提供一种混凝土搅拌机，其包括搅拌机主体、电机及与电机连接前述任一实施例的混凝土搅拌机控制器。其能够通过混凝土搅拌机的电机运行电流对混凝土搅拌机进行简单的控制，从而保证混凝土搅拌机的运行安全。减少人工维护工作量，提高混凝土搅拌机整体使用寿命。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
