一种墙面倾斜预埋件导水结构的制作方法

本实用新型涉及装修技术领域，具体来说涉及一种墙面倾斜预埋件导水结构。

背景技术：

在地铁或者地下室中，在与外结构墙面相邻的地面上通常会设置离壁沟或者挡水沟，从外结构墙面上流下来的冷凝水或者渗漏水会流到离壁沟或者挡水沟中，然后顺着离壁沟或者挡水沟排出。外结构墙面上通常会设置预埋件以和竖向龙骨相连，但是外结构墙面普遍存在安装不垂直、安装不平整等问题，从而会导致预埋件安装不垂直，从而会导致外结构墙面上的冷凝水或者渗漏水无法顺着外结构墙面流到离壁沟或者挡水沟中，而是顺着预埋件流到竖向龙骨上，进而顺着竖向龙骨流到装饰面上，对装饰面造成不良影响。

技术实现要素：

本实用新型的目的在于提供一种墙面倾斜预埋件导水结构，以解决现有的外结构墙面因为不垂直、不平整导致的冷凝水或渗漏水不能流到离壁沟或者挡水沟中的问题。

为此，本实用新型提供了一种墙面倾斜预埋件导水结构，包括墙面，龙骨和多个预埋件，所述多个预埋件排列成多行设置在所述墙面和所述龙骨之间，行与行间隔距离为90cm-120cm，列与列间隔距离为90cm-120cm；所述多个预埋件包括第一边和第二边，所述第一边固连在所述墙面上，所述第二边固连在所述龙骨上，所述第二边与所述龙骨的倾斜角度为70°-85°；所述第一边的边长为3cm-6cm，所述第二边的边长大于所述墙面到所述龙骨的距离。

如上所述的墙面倾斜预埋件导水结构，所述多个预埋件的所述第一边通过螺栓固连在所述墙面上或者焊接在所述墙面上。

如上所述的墙面倾斜预埋件导水结构，所述多个预埋件的所述第二边通过螺栓固连在所述龙骨上或者焊接在所述龙骨上。

如上所述的墙面倾斜预埋件导水结构，所述多个预埋件的材质为不锈钢。

与现有技术相比，本实用新型的优点和积极效果是：本实用新型提供了一种墙面倾斜预埋件导水结构，多个预埋件排列成多行设置在墙面和龙骨之间，多个预埋件的第一边固连在墙面上，可以使得从墙面上流下来的冷凝水或者渗漏水沿着墙面上的多个预埋件向下流，直到流入地面的离壁沟或者挡水沟中；多个预埋件的第二边固连在龙骨上，第二边与龙骨的倾斜角度为70°-85°，可以避免因为预埋件安装不垂直造成冷凝水或者渗漏水顺着预埋件流到竖向龙骨上，进而顺着竖向龙骨流到装饰面上，对装饰面造成不良影响。本实施例的预埋件结构简单，造价低，安装方便。

结合附图阅读本实用新型的具体实施方式后，本实用新型的其他特点和优点将变得更加清楚。

附图说明

图1是本实用新型墙面倾斜预埋件导水结构的一种实施例的结构示意图；

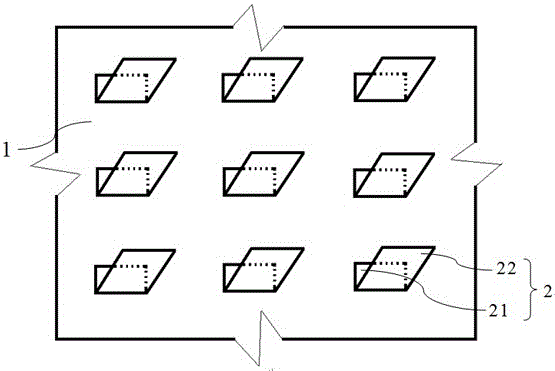

图2是本实用新型墙面倾斜预埋件导水结构（去掉龙骨）的一种实施例的结构示意图；

图3是本实用新型墙面倾斜预埋件导水结构的预埋件的一种实施例的结构示意图。

图1-图3中，附图标记及其对应的部件名称如下：

1.墙面；2.预埋件；21.第一边；22.第二边；3.龙骨。

具体实施方式

以下对本实用新型的具体实施方式进行详细说明，应当理解的是，此处所描述的具体实施方式仅用于说明和解释本实用新型，并不用于限制本实用新型。

如图1-图3所示，本实施例墙面倾斜预埋件导水结构包括墙面1，龙骨3和多个预埋件2，多个预埋件2排列成多行设置在墙面1和龙骨3之间，行与行间隔距离为90cm-120cm，列与列间隔距离为90cm-120cm；多个预埋件2包括第一边21和第二边22，第一边21固连在墙面1上，第二边22固连在龙骨3上，第二边22与龙骨3的倾斜角度为70°-85°；第一边21的边长为3cm-6cm，第二边22的边长大于墙面1到龙骨3的距离。

多个预埋件2的第二边22固连在龙骨3上，第二边22与龙骨3的倾斜角度为70°-85°，第二边22与龙骨3的倾斜角度对应图1中的β，作为优选的实施方式，可以为70°、75°80°或85°；第二边22与龙骨3的倾斜角度为70°-85°，由此可以避免因为预埋件安装不垂直造成冷凝水或者渗漏水顺着预埋件流到龙骨上，进而顺着龙骨流到装饰面上，可以避免对装饰面造成不良影响。

多个预埋件2排列成多行设置在墙面1上，可以保证墙面1上的冷凝水或者渗漏水都能够沿着墙面上的多个预埋件2向下流，直到流入地面的离壁沟或者挡水沟中；行与行间隔距离为90cm-120cm，作为优选的实施方式，可以为90cm、100cm、110cm或120cm，列与列间隔距离为90cm-120cm，作为优选的实施方式，可以为90cm、100cm、110cm或120cm。

多个预埋件2的第一边21的边长为3cm-6cm，作为优选的实施方式，可以为3cm、5cm或6cm，第一边21的边长对应图3中的A。第二边22的边长大于墙面1到龙骨3的距离，第一边21固连在墙面1上，第一边21与第二边22垂直，第二边22固连在龙骨3上，第二边22的边长大于墙面1到龙骨3的距离,由此可以保证第二边22固连在龙骨3上的有效性和稳固性，第二边22的边长对应图3中的B。

多个预埋件2的第一边21通过螺栓固连在墙面1上或者焊接在墙面1上。

多个预埋件2的第二边22通过螺栓固连在龙骨3上或者焊接在龙骨3上。

多个预埋件2的材质为不锈钢，多个预埋件2同时承受墙面1和龙骨3的拉力，不锈钢材质的预埋件2的硬度和强度比较大，可以提高预埋件2承受拉力的能力；同时，不锈钢的耐腐蚀能力强，不容易被流经的冷凝水或渗漏水腐蚀，可以提高预埋件2的使用寿命。

本实施例墙面倾斜预埋件导水结构的多个预埋件排列成多行设置在墙面和龙骨之间，多个预埋件的第一边固连在墙面上，可以使得从墙面上流下来的冷凝水或者渗漏水沿着墙面上的多个预埋件向下流，直到流入地面的离壁沟或者挡水沟中；多个预埋件的第二边固连在龙骨上，第二边与龙骨的倾斜角度为70°-85°，可以避免因为预埋件安装不垂直造成冷凝水或者渗漏水顺着预埋件流到竖向龙骨上，进而顺着竖向龙骨流到装饰面上，对装饰面造成不良影响。本实施例的预埋件结构简单，造价低，安装方便。

以上实施例仅用以说明本实用新型的技术方案，而非对其进行限制；尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的普通技术人员来说，依然可以对前述实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或替换，并不使相应技术方案的本质脱离本实用新型所要求保护的技术方案的精神和范围。
