一种用于屋顶扣板连接的伞形角线结构的制作方法

本实用新型涉及的是一种用于屋顶扣板连接的伞形角线结构，属于建筑装潢技术领域。

背景技术：

现有建筑装潢中，塑料扣板作为一种室内装饰材料应用较为广泛，不仅能够制作室内吊顶面，还可以作为墙板装饰或室内屋顶贴壁装潢。虽然塑料扣板之间的连接可以通过平面的连接线条进行连接，但是对于屋顶呈一定角度的屋面装饰，两侧扣板之间的连接就无法采用常规的连接线条进行连接了，导致屋顶的连接处出现接缝，无法实现完整的扣板装饰面，破坏屋内装潢的整体感。

技术实现要素：

本实用新型的目的在于克服现有技术存在的不足，而提供一种结构简单，使用安装方便，能够弥补屋顶面扣板接缝存在的缺陷，使扣板贴壁装潢整体感强，美观度好的用于屋顶扣板连接的伞形角线结构。

本实用新型的目的是通过如下技术方案来完成的，一种用于屋顶扣板连接的伞形角线结构，它包括一长条形的、横截面为两侧等边的呈钝角形贴壁塑料片，所述贴壁塑料片的角部沿外侧钝角角线设置有位于平分线上的连接片，并通过连接片的外端部相接有同样长度、横截面也为两侧等边的呈钝角形外塑料片，该外塑料片的两侧等边宽度小于贴壁塑料片的两侧等边宽度。

作为优选：所述外塑料片中间形成的钝角大于贴壁塑料片中间形成的钝角，在外塑料片与贴壁塑料片之间形成一个夹紧扣板的插接空间；所述的贴壁塑料片的两侧边位于外塑料片宽度以外设置有多个沿长度方向布置的定位槽孔；所述贴壁塑料片、连接片和外塑料片一体制成，且所述贴壁塑料片和外塑料片之间连接的连接片宽度不小于插接于插接空间中扣板的厚度。

本实用新型属于对现有技术的改进，它具有结构简单，使用安装方便，能够弥补屋顶面扣板接缝存在的缺陷，使扣板贴壁装潢整体感强，美观度好等特点。

附图说明

图1是本实用新型所述贴壁塑料片俯视结构示意图。

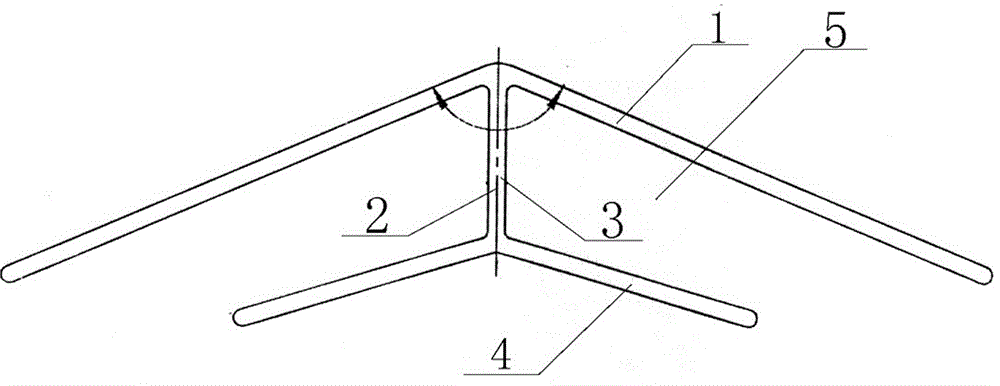

图2是本实用新型的横截面结构示意图。

具体实施方式

下面将结合附图对本实用新型作详细的介绍：图1、2所示，本实用新型所述的一种用于屋顶扣板连接的伞形角线结构，它包括一长条形的、横截面为两侧等边的呈钝角伞形贴壁塑料片1，所述贴壁塑料片1的角部沿外侧钝角角线2设置有位于平分线上的连接片3，并通过连接片3的外端部相接有同样长度、横截面也为两侧等边的呈钝角形外塑料片4，该外塑料片4的两侧等边宽度小于贴壁塑料片1的两侧等边宽度。

图中所示，所述外塑料片4中间形成的钝角大于贴壁塑料片1中间形成的钝角，在外塑料片4与贴壁塑料片1之间形成一个夹紧扣板的插接空间5；所述的贴壁塑料片1的两侧边位于外塑料片4宽度以外设置有多个沿长度方向布置的定位槽孔6；所述贴壁塑料片1、连接片3和外塑料片4一体制成，且所述贴壁塑料片1和外塑料片4之间连接的连接片3宽度（连接厚度）不小于插接于插接空间5中扣板的厚度。

本实用新型采用等边的伞形结构主要是为了对称美观，但在实际产品中也可以采用不等边伞形结构，属于等效替换的实施例。所述的钝角介于90°—180°之间，常见的为120°。本实用新型可以通过注塑机一次挤塑成型而成，成为一种塑料型材产品。
