塑木复合材料支撑板的制作方法

本实用新型塑木复合材料支撑板涉及的是一种复合材料支撑板，可用于防止固定板固定的零部件脱出固定板，并承受固定部件传递的压力，属于复合材料、建筑材料技术领域。

背景技术：

在装修装饰过程中，安装某些固定板时，为了提高固定板的稳定性和支撑力，有时需要使用支撑板对其进行支撑，最常见的支撑板是木质支撑板或金属支撑板，木质支撑板在使用过程中易老化、开裂、变形，一般需要进行防水防腐处理，防腐处理可能带来甲醛和苯系有毒物的释放，影响使用者身体健康，且使用木质支撑板需使用木材，需砍伐树木，不利于水土保持和环境保护；金属支撑板刚性大，加工过程较为困难，金属表面往往需要进行防锈处理，颜色可调节性较差，笨重等。

近年来，随着人们环境保护意识的增强，环境友好、可降解、可循环使用的塑木复合材料越来越受到人们的重视，它具有许多优点，如：材料均质、尺寸较木材稳定、不易产生裂纹、不会吸潮变形；具有热塑性塑料的加工性，挤出、模压、注塑等工艺均可用来成型，且设备磨损小；有木材的二次加工性：可以进行锯、刨和粘接或用钉子、螺栓连接固定；不需利用有毒的化学物质进行处理，不含甲醛；不怕虫蛀、耐老化、耐腐蚀；有木材的外观，比塑料制品高的硬度等。塑木材料的应用领域已涉及轿车内装饰基材，建筑装修、装饰材料，公园、球场、街道等场合使用的露天桌椅、板凳、野餐桌，包装材料、家具及市政等诸多领域。

发明一种塑木复合材料支撑板，在满足支撑板的使用功能的同时，还具有环保、可再生等优点，因而十分必要。

技术实现要素：

本实用新型是针对上述目的提供一种塑木复合材料支撑板，该塑木复合材料支撑板是采取以下方案实现的：

塑木复合材料支撑板由塑木顶板、塑木立柱板、塑木底板、塑木上背板、塑木下背板、塑木斜筋板、塑木立筋板及塑木方筋板构成；塑木立柱板位于塑木顶板和塑木底板之间，其上端和塑木顶板左端垂直连成一体结构，下端和塑木底板右端垂直连成一体结构，塑木顶板和塑木底板上有立式圆柱形通孔，塑木立柱板上有卧式圆柱形通孔，塑木上背板、塑木下背板安装在塑木立柱板上，介于塑木顶板和塑木底板之间，其右端分别和塑木立柱板垂直连成一体结构；塑木斜筋板为直角三角形状筋板，其横直角边和塑木上背板连成一体结构，竖直角边和塑木立柱板连成一体结构，顶端和塑木顶板左端及塑木立柱板顶端连成一体结构；塑木立筋板位于塑木上背板和塑木下背板之间，其上端和塑木上背板垂直连成一体结构，下端和塑木下背板垂直连成一体结构，塑木立筋板和塑木立柱板之间存在间隙；塑木方筋板位于塑木下背板和塑木底板之间，其上端和塑木下背板垂直连成一体结构，侧边和塑木立柱板连成一体结构，下端和塑木底板垂直连成一体结构。

所述的塑木顶板、塑木立柱板、塑木底板、塑木上背板、塑木下背板及塑木立筋板宽度彼此相同。

所述的塑木斜筋板，其厚度小于塑木立柱板及塑木上背板的宽度，其位于塑木上背板及塑木立柱板宽度方向的中间位置。

所述的塑木方筋板，其厚度小于塑木立柱板、塑木底板及塑木下背板的宽度，其位于塑木立柱板、塑木底板及塑木下背板宽度方向的中间位置。

本实用新型塑木复合材料支撑板设计合理，结构新颖，体积小，稳定性好，质量较轻，强度高，刚性大，生产制造、运输、使用方便，可对多种固定板进行稳固支撑。

附图说明

以下将结合附图对本实用新型作进一步说明：

图1是塑木复合材料支撑板结构示意图。

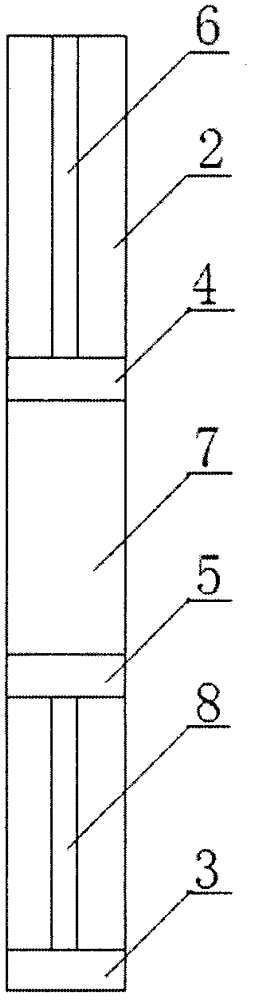

图2是图1的左视图。

图3是图1中A-A剖面结构示意图。

1-塑木顶板，2-塑木立柱板，3-塑木底板，4-塑木上背板，5-塑木下背板，6-塑木斜筋板，7-塑木立筋板，8-塑木方筋板，9-立式圆柱形通孔，10-卧式圆柱形通孔。

具体实施方式

参照附图1、附图2、附图3，塑木复合材料支撑板由塑木顶板1、塑木立柱板2、塑木底板3、塑木上背板4、塑木下背板5、塑木斜筋板6、塑木立筋板7及塑木方筋板8构成；塑木立柱板2位于塑木顶板1和塑木底板3之间，其上端和塑木顶板1左端垂直连成一体结构，下端和塑木底板3右端垂直连成一体结构，塑木顶板1和塑木底板3上有立式圆柱形通孔9，塑木立柱板2上有卧式圆柱形通孔10，塑木上背板4、塑木下背板5安装在塑木立柱板2上，介于塑木顶板1和塑木底板3之间，其右端分别和塑木立柱板2垂直连成一体结构；塑木斜筋板6为直角三角形状筋板，其横直角边和塑木上背板4连成一体结构，竖直角边和塑木立柱板2连成一体结构，顶端和塑木顶板1左端及塑木立柱板2顶端连成一体结构；塑木立筋板7位于塑木上背板4和塑木下背板5之间，其上端和塑木上背板4垂直连成一体结构，下端和塑木下背板5垂直连成一体结构，塑木立筋板7和塑木立柱板2之间存在间隙；塑木方筋板8位于塑木下背板5和塑木底板3之间，其上端和塑木下背板5垂直连成一体结构，侧边和塑木立柱板2垂直连成一体结构，下端和塑木底板3垂直连成一体结构。

所述的塑木顶板1、塑木立柱板2、塑木底板3、塑木上背板4、塑木下背板5及塑木立筋板7宽度彼此相同。

所述的塑木斜筋板6，其厚度小于塑木立柱板2及塑木上背板4的宽度，其位于塑木上背板4及塑木立柱板2宽度方向的中间位置。

所述的塑木方筋板8，其厚度小于塑木立柱板2、塑木底板3及塑木下背板5的宽度，其位于塑木立柱板2、塑木底板3及塑木下背板5宽度方向的中间位置。
