一种用于室外停车场的自动调节的车棚的制作方法

本实用新型涉及停车场领域，具体而言涉及一种用于室外停车场的自动调节的车棚。

背景技术：

现有室外停车场或小区停车位为了开阔视野、节约空间，通常不设置遮挡，仅在地面上画线标出停车位。在天气炎热或阳光猛烈时，车辆停放一段时间后，车内温度会上升至人体觉得极不舒适的程度。

另外，雨雪天气，无遮挡的停车位停放的车辆往往被雨雪弄脏，人员上下车时也容易被雨雪淋湿。

技术实现要素：

本实用新型目的在于提供一种用于室外停车场的自动调节的车棚，该车棚在没有车辆驶入时呈收起状态，不占空间；在有车辆驶入时呈展开状态，实现遮挡功能；同时还可以根据室外光强大小自动调节射入车内的光线强度，使车内温度保持在宜人状态，节约能源。

为达成上述目的，本实用新型提出一种用于室外停车场的自动调节的车棚，所述车棚包括车棚立柱、顶棚转轴、第一电动机、传动机构、顶棚、第二电动机、光线传感器、红外传感器以及控制装置；

所述车棚立柱固定在地面上；

所述顶棚转轴安装在所述车棚立柱顶端，与车棚立柱垂直；

所述第一电动机安装在所述车棚立柱上，与所述控制装置连接，根据控制装置发出指令调整输出动力；

所述传动机构安装在所述车棚立柱上部，其一端与所述第一电动机的输出轴连接，另一端与所述顶棚转轴连接，被设为在第一电动机驱动下推动顶棚转轴绕轴自转；

所述顶棚的一端固定在所述顶棚转轴上，被设为绕顶棚转轴的轴中心翻转；所述顶棚具有一钢化玻璃层，钢化玻璃层一侧设有一百叶窗，钢化玻璃层临近所述车棚立柱时，百叶窗位于车棚立柱与钢化玻璃层之间；

所述第二电动机固定在所述顶棚上，与所述百叶窗连接，用于控制百叶窗叶片翻转；

所述红外传感器安装在车棚立柱中下部朝向停车位的一侧，用于实时探测是否有车辆进入停车位；

所述光线传感器安装在所述顶棚上，用于实时探测光强大小；

所述控制装置安装在所述车棚立柱上，响应于所述红外传感器探测到车辆进入停车位，输出展开指令给所述第一电动机，第一电动机驱动所述传动机构，推动所述顶棚转轴向上自转使所述顶棚覆盖在停车位正上方；

所述控制装置还响应于所述光线传感器探测到外界光线强度超过设定最大光强阈值，输出翻转指令给所述第二电动机，第二电动机驱动所述百叶窗的叶片翻转至阻止光线射入停车位。

所述控制装置还响应于所述红外传感器探测到车辆从停车位的驶离，输出收起指令给所述第一电动机，驱动所述传动机构，推动所述顶棚转轴向下自转使所述顶棚贴近所述车棚立柱。

所述设定最大光强阈值为50000流明。

所述顶棚朝上的一侧设有一显示牌，用于显示停车位信息。

所述车棚立柱上设有紧急按钮，用于直接控制所述第一电动机。

所述钢化玻璃采用太阳能玻璃。

所述车棚立柱上设有蓄电池，与所述太阳能玻璃连接，用作所述车棚的备用电源。

由以上本实用新型的技术方案，与现有相比，其显著的有益效果在于：

1、根据是否有车辆驶入展开或收起顶棚，实现遮挡功能的同时，不占空间；

2、当顶棚展开时，根据室外光强的大小翻转百叶窗，控制射入停车场的光线，避免车内温度过高，节约能源；

3、显示牌显示停车位信息，有助于驾驶员快速找到车位。

应当理解，前述构思以及在下面更加详细地描述的额外构思的所有组合只要在这样的构思不相互矛盾的情况下都可以被视为本公开的实用新型主题的一部分。另外，所要求保护的主题的所有组合都被视为本公开的实用新型主题的一部分。

结合附图从下面的描述中可以更加全面地理解本实用新型教导的前述和其他方面、实施例和特征。本实用新型的其他附加方面例如示例性实施方式的特征和/或有益效果将在下面的描述中显见，或通过根据本实用新型教导的具体实施方式的实践中得知。

附图说明

附图不意在按比例绘制。在附图中，在各个图中示出的每个相同或近似相同的组成部分可以用相同的标号表示。为了清晰起见，在每个图中，并非每个组成部分均被标记。现在，将通过例子并参考附图来描述本实用新型的各个方面的实施例，其中：

图1是本实用新型的用于室外停车场的自动调节的车棚的顶棚展开时的结构示意图。

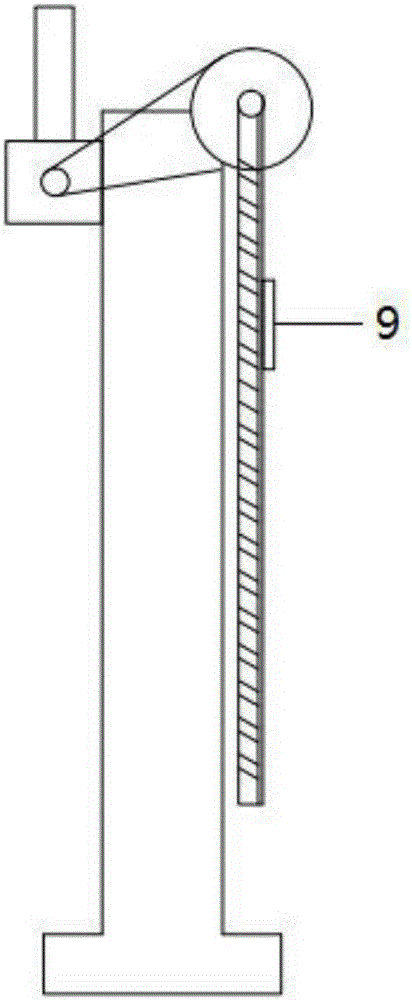

图2是本实用新型的用于室外停车场的自动调节的车棚的顶棚收起时的结构示意图。

图3是本实用新型的用于室外停车场的自动调节的车棚的控制示意图。

具体实施方式

为了更了解本实用新型的技术内容，特举具体实施例并配合所附图式说明如下。

在本公开中参照附图来描述本实用新型的各方面，附图中示出了许多说明的实施例。本公开的实施例不必定意在包括本实用新型的所有方面。应当理解，上面介绍的多种构思和实施例，以及下面更加详细地描述的那些构思和实施方式可以以很多方式中任意一种来实施，这是因为本实用新型所公开的构思和实施例并不限于任何实施方式。另外，本实用新型公开的一些方面可以单独使用，或者与本实用新型公开的其他方面的任何适当组合来使用。

本实用新型提供一种用于室外停车场的自动调节的车棚，结合图1，车棚包括车棚立柱1、顶棚转轴4、第一电动机2、传动机构3、顶棚5、第二电动机10、光线传感器8、红外传感器7以及控制装置6。

车棚立柱1固定在地面上。顶棚转轴4安装在车棚立柱1顶端，与车棚立柱1垂直。

第一电动机2安装在车棚立柱1上，与控制装置6连接，根据控制装置6发出指令调整输出动力。

传动机构3安装在车棚立柱1上部，其一端与第一电动机2的输出轴连接，另一端与顶棚转轴4连接。

顶棚5的一端固定在顶棚转轴4上，被设为绕顶棚转轴4的轴中心翻转；顶棚5具有一钢化玻璃层5a，钢化玻璃层5a朝向地面的一侧设有一百叶窗5b。

第二电动机10固定在顶棚5上，与百叶窗5b连接，用于控制百叶窗叶片翻转。

红外传感器7安装在车棚立柱1中下部朝向停车位的一侧，用于实时探测是否有车辆进入停车位；光线传感器8安装在顶棚5上，用于实时探测光强大小。

结合图1、图2、图3，控制装置6安装在车棚立柱1上，响应于红外传感器7探测到车辆进入停车位，输出展开指令给第一电动机2，第一电动机2驱动传动机构3，推动顶棚转轴4向上自转，使顶棚5覆盖在停车位正上方，实现遮挡功能。

进一步的，控制装置6还响应于红外传感器7探测到车辆从停车位的驶离，输出收起指令给第一电动机2，驱动传动机构3，推动顶棚转轴4向下自转使顶棚5贴近车棚立柱1，不占空间。

结合图1、图3，控制装置6还响应于光线传感器8探测到外界光线强度超过设定最大光强阈值，输出翻转指令给第二电动机10，第二电动机10驱动百叶窗5b的叶片翻转至阻止光线射入停车位。设定最大光强阈值为50000流明。

顶棚5呈展开状态时，若此时外界光强超过50000流明，控制装置6输出翻转指令给第二电动机10，第二电动机10驱动百叶窗叶片翻转至阻止光线射入停车位，这是为了避免车辆长时间暴露在阳光下导致车内温度过高，百叶窗叶片翻转至阻止光线进入停车位。

可选的，顶棚5朝上的一侧设有一显示牌9，用于显示停车位信息，顶棚5处于收起状态时可见，便于驾驶员快速找到分配给自己的停车位。

可选的，车棚立柱1上设有紧急按钮13，用于直接控制第一电动机2。

可选的，钢化玻璃5a采用太阳能玻璃，车棚立柱1上设有蓄电池11，与太阳能玻璃连接，用作车棚的备用电源，与市电结合给车棚供电，节约能源。

从而，本实用新型可实现根据是否有车辆驶入展开或收起顶棚，实现遮挡功能的同时，不占空间。当顶棚展开时，根据室外光强的大小翻转百叶窗，控制射入停车场的光线，控制车内温度，节约能源。另外，显示牌还可以显示停车位信息，便于驾驶员快速找到分配给自己的停车位。

虽然本实用新型已以较佳实施例揭露如上，然其并非用以限定本实用新型。本实用新型所属技术领域中具有通常知识者，在不脱离本实用新型的精神和范围内，当可作各种的更动与润饰。因此，本实用新型的保护范围当视权利要求书所界定者为准。
