保温防火装饰板的制作方法

本实用新型涉及建材领域，特别涉及一种保温防火装饰板。

背景技术：

随着经济的发展，时代的进步，对建筑材料的要求也越来越高，原有的建材已不能满足时代发展的要求。建筑外墙外保温系统是一个系统，涉及到材性、材质、墙基层、环境、工艺、质量管理、设计、应用、施工等多个环节。保温装饰板也叫节能保温装饰一体板，是由粘结层、保温装饰成品板、锚固件、密封材料等组成。施工方案众多，不仅适用于新建筑的外墙保温与装饰，也适用于旧建筑的节能和装饰改造；既适用于各类公共建筑，也适用于住宅建筑的外墙外保温；既适用于北方寒冷地区的建筑，也适用于南方炎热地区建筑。

公告号为CN205134833U的中国专利公开了一种轻质隔热保温装饰板，包括框体及底板，框体内从上到下依次设置有底板、保温层、硬质泡沫层及饰板层；所述保温层包括蜂窝状结构及位于蜂窝状结构上下两侧的盖板，所述蜂窝状结构由多个正六边形柱体依次配合组成，所述正六边形柱体内设置有填充腔，所述填充腔的截面为正六边形，所述填充腔内填充有保温材料；所述框体与蜂窝状结构之间存在间隙，所述间隙内填充有发泡水泥；所述饰板层包括无机纤维层及装饰层。这种轻质隔热保温装饰板所用的保温材料耐火性较差，不具备良好的防火能力，发生火灾时会助长火势的蔓延，造成极大的损失。

技术实现要素：

本实用新型的目的是提供一种保温防火装饰板，其能够在发生火灾时对保温材料进行防火保护，延缓火势的蔓延。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种保温防火装饰板，包括保温防火层，所述保温防火层包括具有若干格室的防火框，所述格室内设置有用于保温的泡沫板，任意两个所述格室之间的框体内设置有连通槽，所述连通槽内设置有气囊，所述气囊内添加有灭火剂。

通过上述方案，在防火框的格室内设置泡沫板对墙体进行保温，而在防火框的框架内，即相邻格室之间的框体内开设连通槽，使得相邻的格室处于连通状态，在连通槽内放置气囊，气囊内填充灭火剂，当火灾发生时，高温下的气囊会因受热膨胀而爆裂，使得气囊内的灭火剂迸溅出来并覆盖在泡沫板周围，使泡沫板无法被快速的点燃，缓解了火势的蔓延。

进一步的，所述气囊内填充有惰性气体。

通过上述方案，在气囊内填充有惰性气体，不仅降低了气囊内的氧气浓度，在发生火灾时，气囊受热膨胀炸裂，惰性气体迅速向四周扩散，降低泡沫板周围的氧气浓度，加上灭火剂的共同作用，使得泡沫板无法被快速的点燃，进一步缓解了火情；而且填充了惰性气体的气囊在受热时因气囊内的压强过大，更容易爆裂，能够在火势较小的情况下阻止火势的蔓延，甚至将较小的火苗扑灭。

进一步的，所述灭火剂为干粉。

通过上述方案，采用干粉作为灭火剂，在气囊受热爆裂时，在惰性气体的喷射作用下，以雾状的形式迅速的扩散到空气中，最终附着在泡沫板表面，使得泡沫板无法被快速的点燃，缓解了火势的蔓延。

进一步的，所述保温防火层两侧分别设有上岩棉板和下岩棉板。

通过上述方案，在保温防火层外设置上岩棉层和下岩棉层，能够将泡沫板完全遮住，岩棉本身具有良好的防火作用，并且也具有一定的保温效果，能够对泡沫板进行保护避免火势快速蔓延到泡沫板上，同时也能够加强泡沫板外的强度。

进一步的，所述上岩棉板远离保温防火层的一侧设置有软瓷装饰层。

通过上述方案，在上岩棉层外侧设置一层软瓷，软瓷的主要原料为普通城建废弃泥土（包括黄土、红土、白土、黑土）、水泥弃块、瓷碴及石粉等无机物。软瓷具有良好的可塑性，能够仿制石材、皮纹和仿木等装饰材料，其装饰性能极强。软瓷是一种低碳环保材料，其具有良好的抗冻融、耐久耐酸碱、抗污和透气性能，并且是A级防火材料。

进一步的，所述下岩棉板远离保温防火层的一侧设置有基板。

通过上述方案，该基板作为岩棉层和墙体之间的垫层，保护岩棉层，避免墙体产生的潮气的侵蚀。

进一步的，所述基板为无机硅酸钙板。

通过上述方案，用无机硅酸钙板作为基板，具有优越防火性能及耐潮、使用寿命超长的优点，能够隔绝腔墙体产生的潮气，避免岩棉层受到潮气的侵蚀。

进一步的，所述基板远离下岩棉板的一侧设置有粘结层。

通过上述方案，粘结层用于基板和墙体之间的粘连，达到无钉安装的目的，操作方便。

综上所述，本实用新型具有以下有益效果：

1、在防火框的格室内设置泡沫板用于保温，在框体的连通槽内设置填充有干粉和惰性气体气囊，在发生火灾时炸裂用于灭火；

2、在该保温防火层外设置岩棉板和软瓷以进一步加强防火效果。

附图说明

图1为实施例一用于体现防火框内部结构的示意图；

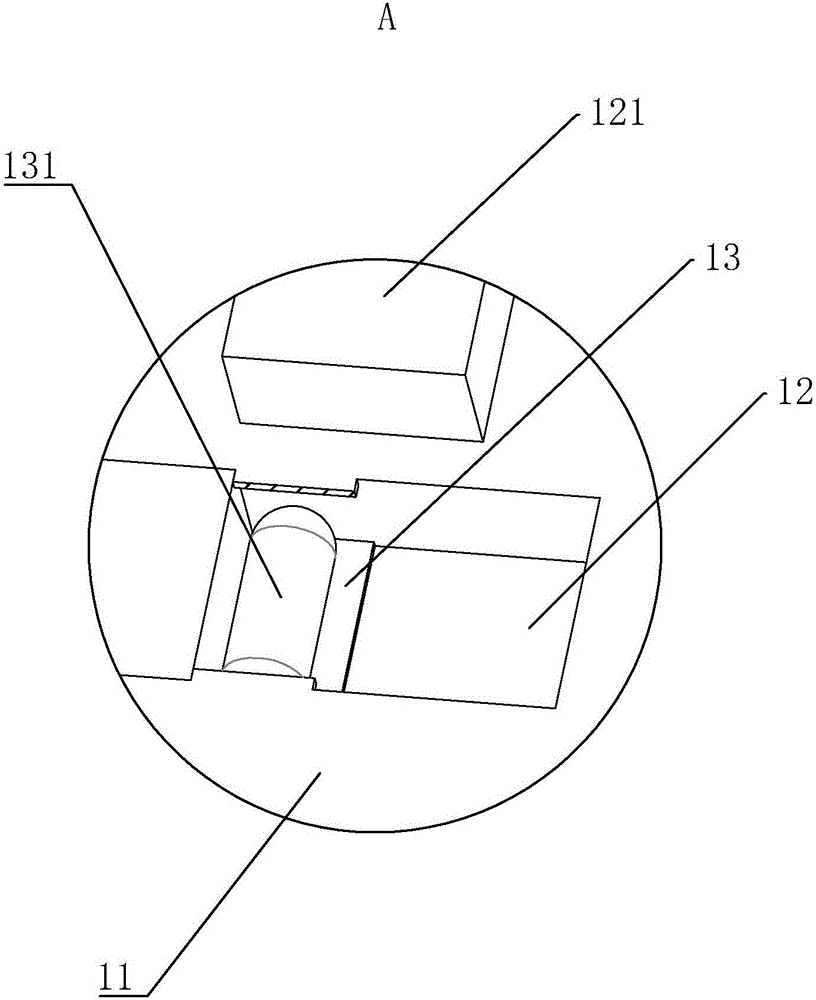

图2为图1中A的放大图；

图3为实施例二的层结构示意图。

图中，1、保温防火层；11、防火框；12、格室；121、泡沫板；13、连通槽；131、气囊；2、下岩棉板；3、基板；4、粘结层；5、上岩棉板；6、软瓷装饰层；7、墙体。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

实施例一，一种保温防火层，如图1和2所示，该保温防火层1包括防火框11，防火框11上设有若干格室12，每个格室12内都设置有用于保温的泡沫板121，在相邻格室12之间的防火框11的框体内设置有用于连通相邻格室12的连通槽13，连通槽13内设置有气囊131，气囊131内填充有干粉和惰性气体。

在发生火灾时，气囊131在高温下受热膨胀，并且其压强急剧升高，气囊131会因为承载布不了超负荷的压强和膨胀而爆裂，惰性气体便会向空气中快速的扩散，降低周围的空气浓度，而干粉受到惰性气体的推动作用也会迅速的向外扩散，漂浮在空气中或附着在泡沫板121和防火框11上，泡沫板121因为其表面附着干粉，且周围的空气充满惰性气体而变得不可燃，从而火势无法快速的在泡沫板121上蔓延开，起到了良好的防火效果。

实施例二，一种保温防火装饰板，如图3所示，在保温防火层1的靠近墙体7的一侧依次设置下岩棉板2、基板3和粘结层4，下岩棉层能够将泡沫板121完全遮住，岩棉本身具有良好的防火作用，并且也具有一定的保温效果，能够对泡沫板121进行保护避免火势快速蔓延到泡沫板121上，同时也能够加强泡沫板121外的强度；用无机硅酸钙板作为基板3，具有优越防火性能及耐潮、使用寿命超长的优点，能够隔绝腔墙体7产生的潮气，避免岩棉层受到潮气的侵蚀；粘结层4用于基板3和墙体7的连接。另一侧依次设置上岩棉板5和软瓷装饰层6，软瓷是一种低碳环保材料，其具有良好的抗冻融、耐久耐酸碱、抗污和透气性能，并且是A级防火材料。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
