集成式养护箱的制作方法

本实用新型涉及养护箱技术领域。

背景技术：

目前，在项目试验室均应建立标准养护箱，标准养护箱应安装控温、控湿装置,以保证温度、湿度在规定的范围内，试件应放在试件架上，彼此间距为 1 ～ 2 ㎝。加湿装置必须保证喷出的水是雾化状态，不能将凉水直接浇在试件上。标养室设备专用于混凝土试块、水泥 砂浆试块的标准养护及恒温恒湿试验，在公路交通、铁路、桥梁、公民建筑、水利、水电、科研 单位有着广泛的用途和较大的推广价值。然而目前的养护箱占地面积大，空间利用率低，并且更换试件时会对内部环境造成影响，需重新调整内部环境。

技术实现要素：

本实用新型所要解决的技术问题，是针对上述存在的技术不足，提供一种集成式养护箱。使用时，可对内部环境进行实时监控和调整，密封性好，取放样品时对内部环境造成的影响小，内部环境保持性好。

本实用新型采用的技术方案是：提供一种集成式养护箱，包括工作箱和调控箱；所述工作箱包括机械室和前端开口的养护箱；机械室设置在工作箱底部，机械室上方为养护箱，机械室与养护箱通过A隔板隔离； 养护箱内部设置有若干个上下层分布的B隔板，B隔板上均匀分布有透气孔，每个B隔板上均滑动配合有抽屉，养护箱前端四周设置有密封条；每个抽屉的左端板上设置有舱口，舱口内转动连接有舱门，每个抽屉的顶端均贴合有弹性密封膜，弹性密封膜一端固定在抽屉的前端板顶部，另一端固定在对应抽屉上方的B隔板前端；每个抽屉底板上均设置有半导体制冷片；每个抽屉部后侧固定有温度传感器和湿度传感器； 机械室内部左侧安装有水箱，中间安装有超声波雾化器，右侧安装有空调；超声波雾化器和水箱通过水管连接，水箱顶部与A隔板之间连接有导流管；超声波雾化器的输出端与每个抽屉后端板之间均连接有加湿管，每根加湿管与抽屉后端板连接一端均设置有电磁阀；工作箱内部后侧穿过A隔板和B隔板均匀分布有热管，热管与空调输出端连接； 所述调控箱包括箱体；箱体前侧设置有控制面板和显示面板；控制面板的输出端与空调、超声波雾化器、电磁阀和半导体制冷片的控制输入端连接；显示面板输入端与温度传感器和湿度传感器的输出端连接；调控箱设置在工作箱左端。

进一步优化本技术方案，集成式养护箱的水箱内部安装有加热棒，加热棒的控制输入端与控制面板的输出端连接。

进一步优化本技术方案，集成式养护箱的养护箱顶部安装有照明灯，照明灯的控制输入端与控制面板的输出端连接。

本实用新型与传统养护箱相比，其有益效果在于：

1、采用分层式结构，可同时进行多个样品的养护，增加工作效率；可对内部环境进行实时监控和调整，方便快捷；整体密封性好，取放样品时对内部环境造成的影响小，省去再次进行环境调整的工作，减少工作量；

2、增加湿度时可提前对水箱内部的水进行调温处理，再进行养护箱内的加湿，减小内部环境的波动，增加稳定性；

3、可增加内部的光照程度，使养护不受光线影响。

附图说明

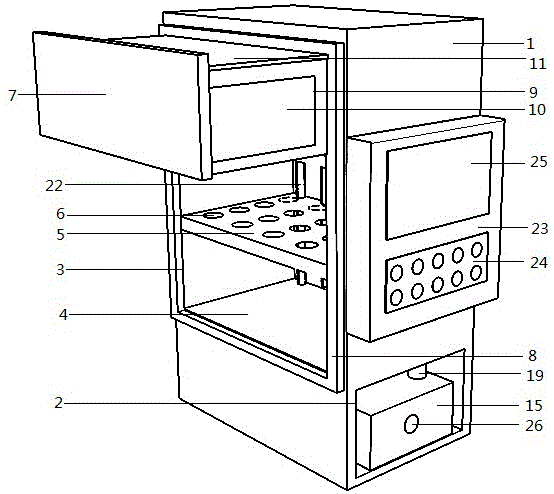

图1为本实用新型的结构示意图；

图2为本实用新型的展开结构示意图；

图3为本实用新型的右侧视图；

图4为本实用新型的抽屉的结构示意图；

图5为本实用新型的机械室的结构示意图；

图6为本实用新型的电路框图；

图7为本实用新型电路图；

图中，1、工作箱；2、机械室；3、养护箱；4、A隔板；5、B隔板；6、透气孔；7、抽屉；8、密封条；9、舱口；10、舱门；11、弹性密封膜；12、半导体制冷片；13、温度传感器；14、湿度传感器；15、水箱；16、超声波雾化器；17、空调；18、水管；19、导流管；20、加湿管；21、电磁阀；22、热管；23、箱体；24、控制面板；25、显示面板；26、加热棒；27、照明灯。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

如图1-7所示，集成式养护箱，包括工作箱1和调控箱；所述工作箱1包括机械室2和前端开口的养护箱3；机械室2设置在工作箱1底部，机械室2上方为养护箱3，机械室2与养护箱3通过A隔板4隔离；养护箱3内部设置有若干个上下层分布的B隔板5，B隔板5上均匀分布有透气孔6，每个B隔板5上均滑动配合有抽屉7，养护箱3前端四周设置有密封条8；每个抽屉7的左端板上设置有舱口9，舱口9内转动连接有舱门10，每个抽屉7的顶端均贴合有弹性密封膜11，弹性密封膜11一端固定在抽屉7的前端板顶部，另一端固定在对应抽屉7上方的B隔板5前端；每个抽屉7底板上均设置有半导体制冷片12；每个抽屉7内部后侧固定有温度传感器13和湿度传感器14；机械室2内部左侧安装有水箱15，中间安装有超声波雾化器16，右侧安装有空调17；超声波雾化器16和水箱15通过水管18连接，水箱15顶部与A隔板4之间连接有导流管19；超声波雾化器16的输出端与每个抽屉7后端板之间均连接有加湿管20，每根加湿管20与抽屉7后端板连接一端均设置有电磁阀21；工作箱1内部后侧穿过A隔板4和B隔板5均匀分布有热管22，热管22与空调17输出端连接； 所述调控箱包括箱体23；箱体23前侧设置有控制面板24和显示面板25；控制面板24的输出端与空调17、超声波雾化器16、电磁阀21和半导体制冷片12的控制输入端连接；显示面板25输入端与温度传感器13和湿度传感器14的输出端连接；水箱15内部安装有加热棒26，加热棒26的控制输入端与控制面板24的输出端连接；养护箱3顶部安装有照明灯27，照明灯27的控制输入端与控制面板24的输出端连接；调控箱设置在工作箱1左端。

本实用新型的空调17为冷热两用空调17，可对养护箱3内空气进行加热和降温，到达调节温度的目的。机械室2内的超声波雾化器16能够对养护箱3内空气进行加湿，当湿度不足时可以及时进行加湿，保持环境湿度稳定。进行加湿工作前可以通过水箱15内的加热棒26对水进行温度调节，保证水温与养护箱3内环境温度相同，以此减小加湿时对内部环境温度的影响，水通过超声波雾化器16进入养护箱3，冷凝下来的水会通过导流管19返回水箱15内部，形成循环体系，增加水的利用率，节省资源。

养护箱3内部的抽屉7在闭合状态时，抽屉7的后端板与养护箱3后侧有一定间距，同时底板也不会将B隔板5上的透气孔6全部堵住，保证空气在内部能够很好的流通，抽屉7上端与上方B隔板5之间也留有缝隙，保证抽屉7内部空间外部养护箱3内环境相同，密封则依靠养护箱3前端四轴的密封条8进行，抽屉7前端板与密封条8紧密贴合，密封条8与抽屉7顶端贴合，保证整个养护箱3的密封性。抽屉7抽出时，依靠密封条8对抽屉7的左侧面和右侧面进行初步密封，同时，抽屉7顶端的弹性密封膜11伸长并与抽屉7顶端紧密贴合，对抽屉7顶部进行密封，同时抽屉7的后端板与密封条8贴合，使抽屉7内部形成独立密封环境。

取放样品时，可以通过抽屉7侧面的舱门10进行，完成后需先进行环境调节再将抽屉7放回，进行温度调节时，通过调控箱控制半导体制冷片12工作，调节抽屉7内部温度，调节湿度可以通过调控箱控制超声波雾化器16工作，同时将与抽出的抽屉7对应的加湿管20内部的电磁阀21打开，其它电磁阀21关闭，对这一层进行湿度调节。调节完成后通过调控箱关闭半导体制冷片12和超声波雾化器16，然后将抽屉7放回，抽屉7闭合时的温度调节依靠空调17进行，半导体制冷片12不工作，湿度调节同样采用超声波雾化器16配合电磁阀21进行。

调空箱的显示面板25上能够显示养护箱3内当前温度、湿度、水温，机械室2内空调17和超声波雾化器16的工作状态，并分别显示每层电磁阀21的开关情况和半导体制冷片12的工作状态，以及加热棒26和照明灯27的工作状态等信息。控制面板24上设置有温度调节按钮、湿度调节按钮、电磁阀21控制开关、加热棒26控制开关、照明灯27控制开关以及总电源开关等。使用时可以根据显示面板25上的数据进行实时监控和调整。
