一种分体式混凝土浇筑用面板的制作方法

本实用新型涉及工程建筑技术领域，特别是涉及一种分体式混凝土浇筑用面板。

背景技术：

随着建筑行业的不断发展，使得浇筑混凝土结构的比重日益增大，人工费用也不断的增长。在混凝土浇筑中，传统的木制模板强度低，可周转次数少，需要消耗大量的木材和人力资源，使得成本增加而且不环保。而钢制的模板则钢材质量太重，安装灵活度低，脱模难，施工现场切割难，耐腐蚀性能差。铝合金建筑模板是市场上一种新型的建筑模板，他具有质量轻，周转次数多，多次周转成本底等优点，但铝模造价太高，通用率低，二次清理成本太高，易变形等问题。不同材质的模板虽然有各自的优缺点，但是都由于体积相对较大，使用起来不够方便。在施工现场进行搭建的时候往往需要很大的人力物力，而且由于施工场地的不一样需要对浇筑面板进行切割调整，因此导致二次利用率不高，且提高了成本。因此，如何提供一种强度高、质量轻、造价低且易于组合安装的混凝土浇筑用的模板是本领域技术人员需要解决的问题。

技术实现要素：

本实用新型的目的是克服现有技术中的不足之处，提供一种分体式混凝土浇筑用面板，使得安装使用更加方便。

本实用新型的目的是通过以下技术方案来实现的：

一种分体式混凝土浇筑用面板，包括：浇筑面板、面板夹紧块与面板固定块，两块所述面板夹紧块分别设于所述浇筑面板的两侧，所述面板固定块与所述面板夹紧块安装配合；

所述面板夹紧块包括夹紧块本体，所述夹紧块本体的侧面开设有多个安装连接通孔，所述夹紧块本体与所述浇筑面板配合的一侧设有面板支撑凸块，所述夹紧块本体的底部设有安装凸台，所述面板支撑凸块与所述安装凸台相互平行设置；

所述面板固定块包括固定块本体，所述固定块本体的一侧设有与所述面板支撑凸块接触配合的固定支撑块，所述固定块本体的另一侧设有与所述安装凸台接触配合的固定安装块，所述固定块本体的两端设有与所述夹紧块本体接触配合的固定块凸出端。

作为本实用新型一种优选的方案，所述固定块本体的侧面开设有多个固定块连接通孔。

作为本实用新型一种优选的方案，所述面板支撑凸块上开设有安装通孔。

作为本实用新型一种优选的方案，所述安装通孔设有两个，分别设于所述面板支撑凸块的两端。

作为本实用新型一种优选的方案，所述浇筑面板为纤维增强复合塑料板。

作为本实用新型一种优选的方案，所述面板夹紧块为铝夹紧块。

作为本实用新型一种优选的方案，所述面板固定块为铝固定块。

与现有技术相比，本实用新型具有以下优点：

本实用新型的分体式混凝土浇筑用面板可根据实际情况进行组合安装，浇筑面板为纤维增强复合塑料板，具有重量轻、易切割调整大小、易脱模、无需二次板面清理等优点，通过面板夹紧块与面板固定块不但可相互进行拆装，而且可增强浇筑面板的称重力，使得在实际施工现场使用更加灵活方便，从而有效的提高工作效率。

附图说明

图1为本实用新型一实施例的分体式混凝土浇筑用面板的结构图；

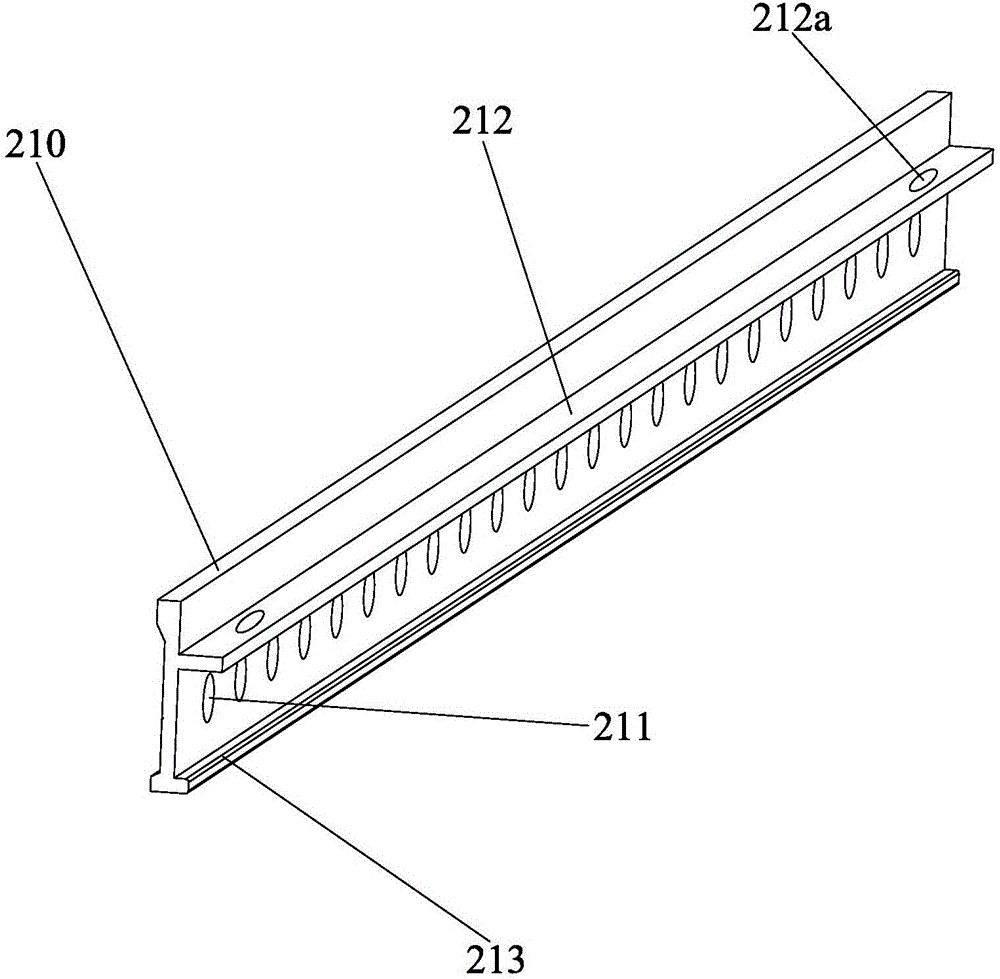

图2为图1中的分体式混凝土浇筑用面板的面板夹紧块的结构图；

图3为图1中的分体式混凝土浇筑用面板的面板固定块的结构图。

具体实施方式

为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。附图中给出了本实用新型的较佳实施方式。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施方式。相反地，提供这些实施方式的目的是使对本实用新型的公开内容理解的更加透彻全面。

需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的，并不表示是唯一的实施方式。

除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施方式的目的，不是旨在于限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

如图1所示，为本实用新型一实施例的分体式混凝土浇筑用面板10的结构图。一种分体式混凝土浇筑用面板10，包括：浇筑面板100、面板夹紧块200与面板固定块300，两块面板夹紧块200分别设于浇筑面板100的两侧，面板固定块300与面板夹紧块200安装配合。

要说明的是，浇筑面板100通过两块面板夹紧块200夹紧固定，然后在浇筑面板100的另外两端将面板固定块300安装在两块面板夹紧块200之间，从而对浇筑面板100进行进一步的固定。

在本实用新型一实施例中，浇筑面板100为纤维增强复合塑料板，从而使得浇筑面板100质量轻，易于切割与安装，面板夹紧块200为铝夹紧块，面板固定块300为铝固定块，从而能增加浇筑面板100的承载力，强度更高。

如图2所示，面板夹紧块200包括夹紧块本体210，夹紧块本体210的侧面开设有多个安装连接通孔211，夹紧块本体210与浇筑面板100配合的一侧设有面板支撑凸块212，夹紧块本体210的底部设有安装凸台213，面板支撑凸块212与安装凸台213相互平行设置。

进一步的，面板支撑凸块212上开设有两个安装通孔212a，两个安装通孔212a分别设于面板支撑凸块212的两端。

要说明的是，两块面板夹紧块200对浇筑面板100进行夹紧固定，通过面板支撑凸块212将可以将浇筑面板100进行平整的安放，完成夹紧后，通过安装通孔212a与连接件(如螺丝)相互配合将面板夹紧块200与浇筑面板100组合安装在一起。

当需要将多块分体式混凝土浇筑用面板10连接在一起时，只需要将两块面板夹紧块200上的安装连接通孔211用连接件(如螺丝)进行固定即可相互组合。

如图3所示，面板固定块300包括固定块本体310，固定块本体310的一侧设有与面板支撑凸块212接触配合的固定支撑块311，固定块本体310的另一侧设有与安装凸台213接触配合的固定安装块312，固定块本体310的两端设有与夹紧块本体210接触配合的固定块凸出端313。

进一步的，固定块本体310的侧面开设有多个固定块连接通孔314。

要说明的是，当两块面板夹紧块200对浇筑面板100进行夹紧固定的同时，分别将两块面板固定块300安装在浇筑面板100的另外两端。面板固定块300通过固定块凸出端313安装进面板支撑凸块212与安装凸台213之间，从而进行卡合，固定支撑块311与面板支撑凸块212接触配合，从而进一步对浇筑面板100进行支撑，固定安装块312与安装凸台213接触配合从而使固定块凸出端313能很好的卡合安装进面板支撑凸块212与安装凸台213之间，完整组合后，再通过连接件将面板夹紧块200与浇筑面板100组合安装在一起。

同理，固定块本体310上的固定块连接通孔314用于将不同的两块面板进行组合固定。

与现有技术相比，本实用新型具有以下优点：

本实用新型的分体式混凝土浇筑用面板10可根据实际情况进行组合安装，浇筑面板100为纤维增强复合塑料板，具有重量轻、易切割调整大小、易脱模、无需二次板面清理等优点，通过面板夹紧块200与面板固定块300不但可相互进行拆装，而且可增强浇筑面板100的称重力，使得在实际施工现场使用更加灵活方便，从而有效的提高工作效率。

以上所述实施方式仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
