本实用新型涉及房屋建筑装饰技术领域,具体是一种保温装饰一体化板的组合结构。
背景技术:
保温装饰一体化板也叫节能保温装饰一体板,是由粘结层、保温装饰成品板、锚固件、密封材料等组成。施工方案众多,不仅适用于新建筑的外墙保温与装饰,也适用于旧建筑的节能和装饰改造;既适用于各类公共建筑,也适用于住宅建筑的外墙外保温;既适用于北方寒冷地区的建筑,也适用于南方炎热地区建筑。
现有的保温装饰一体化板的安装结构多种多样,很多时候是通过粘性材料吸附在墙体上,这种方式在保温装饰一体化板需要更换的时候不易更换,而一些通过安装组件安装的结构,需要耗费大量的人力去对墙体改造,花费大,同时更换保温装饰一体化板也不方便。
技术实现要素:
本实用新型要解决的技术问题是克服现有技术的缺陷,提供一种保温装饰一体化板的组合结构。
为解决上述技术问题,本实用新型提供以下技术方案:一种保温装饰一体化板的组合结构,包括:固定柱、压板、固定螺栓、顶板、固定钉、保温装饰一体化板、黏胶层,所述的固定柱为条形柱体,固定柱上端均匀开有螺纹孔,所述的压板上均匀开有圆孔,且圆孔与固定柱的螺纹孔相对应,所述的固定螺栓穿过压板,通过螺纹连接在固定柱的螺纹孔内,且固定螺栓上端面与压板上端面在同一水平面,所述的顶板焊接在固定柱下端,所述的固定钉固接在顶板下方,固定钉与固定柱在同一直线上,所述的保温装饰一体化板侧面通过黏胶层连接在固定柱的侧面。
进一步的,所述的固定钉两侧设置有倒刺。
进一步的,所述的固定柱两侧表面为锯齿状。
进一步的,所述的黏胶层为弹性材料制成。
本实用新型与现有技术相比具有的有益效果是:
1.结构简单、造价低;
2.更换快捷、使用方便;
3.对墙体伤害小、安全性高。
本实用新型具有结构简单、使用方便、安全性高等优点。
附图说明
图1为本实用新型结构示意图;

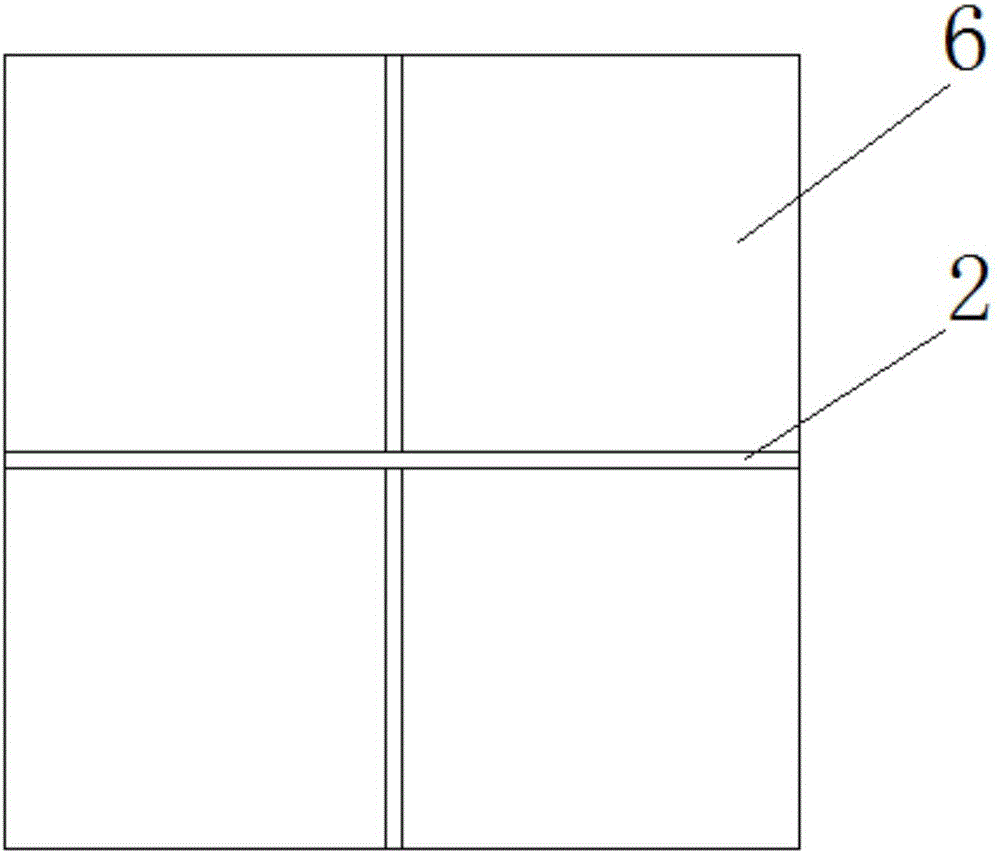

图2为本实用新型效果图;
图中标号为:1-固定柱;2-压板;3-固定螺栓;4-顶板;5-固定钉;6-保温装饰一体化板;7-黏胶层;8-倒刺。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白,以下结合附图及实施例,对本实用新型进行进一步详细说明。应当理解,此处所描述的具体实施例仅仅用以解释本实用新型,并不用于限定本实用新型。
如图1、2所示的一种保温装饰一体化板的组合结构,包括:固定柱1、压板2、固定螺栓3、顶板4、固定钉5、保温装饰一体化板6、黏胶层7,所述的固定柱1为条形柱体,固定柱1上端均匀开有螺纹孔,所述的压板2上均匀开有圆孔,且圆孔与固定柱1的螺纹孔相对应,所述的固定螺栓3穿过压板2,通过螺纹连接在固定柱1的螺纹孔内,且固定螺栓3上端面与压板2上端面在同一水平面,所述的顶板4焊接在固定柱1下端,所述的固定钉5固接在顶板4下方,固定钉5与固定柱1在同一直线上,所述的保温装饰一体化板6侧面通过黏胶层7连接在固定柱1的侧面。
所述的固定钉5两侧设置有倒刺8。提高固定效果;所述的固定柱1两侧表面为锯齿状。提高了保温装饰一体化板6在固定柱1上的稳固性;所述的黏胶层7为弹性材料制成。弹性材料给保温装饰一体化板6受热膨胀预留出足够的空间。
本实用新型的原理及优点:本实用新型公开了一种保温装饰一体化板的组合结构,在使用时,通过固定钉5将固定柱1打入墙体,这种方式对墙体损坏小,且固定效果好,再将保温装饰一体化板6通过黏胶层7黏贴到固定柱1上,最后通过压板2将保温装饰一体化板6压紧,结构简单,固定效果好,同时在保温装饰一体化板6需要更换时,只需要拆卸下压板2后,即可更换。
以上所述仅为本实用新型的较佳实施例而已,并不用以限制本实用新型,凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等,均应包含在本实用新型的保护范围之内。
