一种瓷砖分切机的制作方法

本发明涉及一种瓷砖分切机，特别是涉及一种瓷砖分切机。

背景技术：

瓷砖分切机是一种瓷砖加工厂常用的加工设备，用于将瓷砖切割成所需的尺寸大小。

已公开专利cn201010543587.2公开了一种瓷砖分切机，包括机架、设置在机架上的瓷砖输送皮带装置、设置在机架上的且位于瓷砖输送皮带装置的皮带上的固定有切割刀盘的转轴机构、设置在瓷砖输送皮带装置上的压砖机构、设置在转轴机构下面的升降机构，升降机构包括转动设置在瓷砖输送皮带装置两侧的机架上的摆臂、带动摆臂摆动的动力机构，转轴机构固定在机架两侧的摆臂上。但在实际使用过程中发现，切割刀盘在切割瓷砖时会与待切割的瓷砖产生切割振动，该振动进而引起整个机架的振动，从而影响分切效果。

综上所述，如何提升瓷砖的切割稳定性，是本领域技术人员急需解决的问题。

技术实现要素：

本发明的目的是提供一种瓷砖分切机，解决了切割刀盘振动引起整个机架振动，影响分切效果的问题。

为解决上述技术问题，本发明提供如下技术方案：一种瓷砖分切机，包括机架、摆臂和动力机构，所述摆臂通过轴转动设置在所述机架的侧面上，在所述轴或所述摆臂上设有摆杆，所述动力机构连接在所述机架和摆杆之间，所述动力机构为前后移动动力装置，所述动力机构的伸出杆和枢接杆之间设有缓冲机构，所述枢接杆枢接在所述轴上，所述缓冲机构包括t型杆、第一弹簧、第三弹簧、导套和锁定机构，所述t型杆的圆形台部滑动设置在所述导套的孔腔内、且所述t型杆的直杆部穿过所述导套的上端的环形盖部的中心孔向上延伸固定在所述枢接杆上，所述第一弹簧套设在所述直杆部上、且位于所述环形盖部的下端面和所述圆形台部的上端面之间，所述伸出杆从所述导套的下开口向上伸入所述导套、并滑动设置在所述导套的孔腔内，所述第三弹簧设置在所述圆形台部的下端面与所述伸出杆的上端面之间，所述锁定机构用于防止所述伸出杆从所述导套内脱离。

进一步地，所述锁定机构包括锁定套、锁定弹簧、卡珠和挡片，所述锁定套套设在所述导套的外周上，所述锁定弹簧套设在所述导套的下管部上，并且所述锁定弹簧的上端抵挡在所述导套的上管部的下端面上，所述锁定弹簧的下端抵挡在所述锁定套的下部的内环凸台的上端面上，所述卡珠设置在所述下管部的下部的插孔内，并且所述卡珠的一端卡合在所述伸出杆的卡槽内，所述卡珠的另一端抵挡在所述内环凸台的内壁上，所述挡片设置在所述锁定套的下端的环形卡槽内，并且所述挡片的上端面的外边缘抵挡在所述内环凸台的下端面上，所述挡片的下端面的内边缘抵挡在所述导套的下端的环形挡台的上端面上。

更进一步地，所述卡珠设有若干个，相应的插孔设有若干个，所述卡槽设有若干个。

更进一步地，所述挡片呈环形，由两个半圆环拼接而成。

进一步地，所述缓冲机构还包括挡块，所述挡块固定在所述直杆部上，并且所述挡块的下端面抵挡在所述环形盖部的上端面上。

更进一步地，若干个卡珠均匀设置在所述下管部的下部。

更进一步地，所述卡珠活动设置在所述插孔内。

更进一步地，若干个卡槽均匀设置在所述伸出杆上。

由上述技术方案可以看出，本发明具有以下有益效果：

本发明中，当切割刀盘切割瓷砖时，与瓷砖碰撞产生振动，振动经传递通过轴作用在枢接杆上，枢接杆再将振动传递到缓冲机构，缓冲机构能够进行有效缓冲，并且能够在切割过程中通过柔性缓冲稳定切割刀盘，使得整个机架的振动减少，进而使得切割刀盘的切割效果稳定，分切效果好，另外，缓冲机构的设置，使得切割刀盘与瓷砖之间产生一定的预紧力，使得切割刀盘将瓷砖紧压切割，一方面避免切割刀盘崩刃，另一方面使得瓷砖被压紧，降低瓷砖在被切割时的振动，进而使得整个瓷砖分切机的振动幅度减少，使得瓷砖分切机工作更加稳定。

下面结合附图和具体实施方式对本发明做进一步的详细说明。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图获得其他的附图。

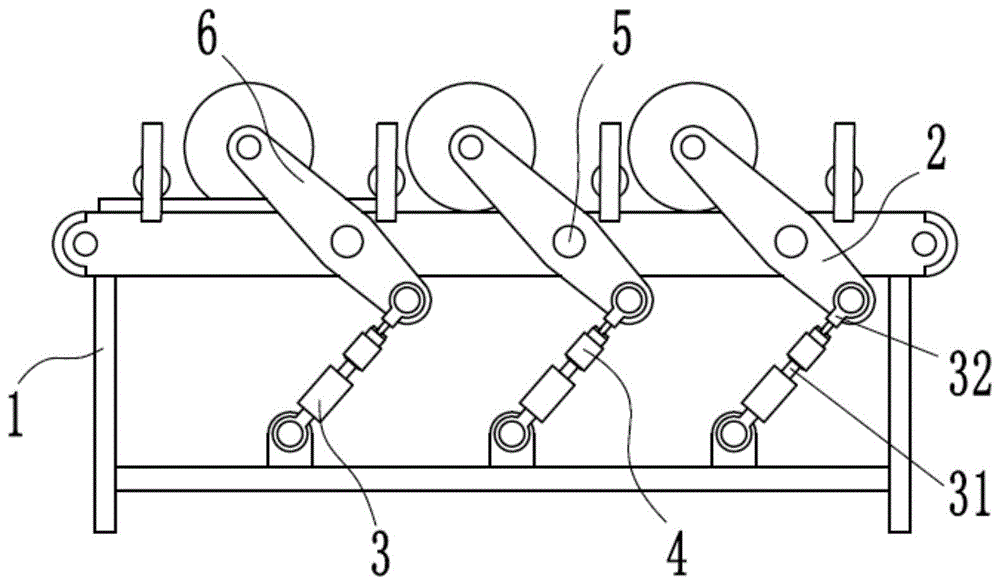

图1为本发明的结构示意图。

图2为本发明的缓冲机构的剖视结构示意图。

图3为图2中的a处的截面结构示意图。

图4为图2中的b出的截面结构示意图。

附图标记说明：机架1、摆杆2、动力机构3、伸出杆31、卡槽311、枢接杆32、缓冲机构4、t型杆41、圆形台部411、直杆部412、第一弹簧42、第三弹簧43、导套44、上管部441、下管部442、插孔4421、环形挡台443、环形盖部444、锁定套45、内环凸台451、环形卡槽452、锁定弹簧46、卡珠47、挡片48、挡块49、轴5、摆臂6。

具体实施方式

以下结合附图对本发明的实施例进行详细说明，但是本发明可以由权利要求限定和覆盖的多种不同方式实施。

下面参考图1至图4对本申请作进一步说明，如图1所示的一种瓷砖分切机，包括机架1、摆臂6和动力机构3，摆臂6通过轴5转动设置在机架1的侧面上，摆臂6上固定有转轴机构，转轴机构上固定有切割刀盘，在轴5或摆臂6上设有摆杆2，动力机构3连接在机架1和摆杆2之间，动力机构3为前后移动动力装置，动力机构3的伸出杆31和枢接杆32之间设有缓冲机构4，动力机构3的枢接杆32枢接在轴5上，缓冲机构4包括t型杆41、第一弹簧42、第三弹簧43、导套44和锁定机构，t型杆41的圆形台部411滑动设置在导套44的孔腔内、且t型杆41的直杆部412穿过导套44的上端的环形盖部444的中心孔向上延伸固定在枢接杆32上，直杆部412的中部设有挡块49，挡块49固定在直杆部412上，并且挡块49的下端面抵挡在环形盖部444的上端面上，第一弹簧42套设在直杆部412上、且位于环形盖部444的下端面和圆形台部411的上端面之间，伸出杆31从导套44的下开口向上伸入导套44、并滑动设置在导套44的孔腔内，第三弹簧43设置在圆形台部411的下端面与伸出杆31的上端面之间，锁定机构用于防止伸出杆31从导套44内脱离，当切割刀盘切割瓷砖时，与瓷砖碰撞产生振动，振动经传递通过轴5作用在枢接杆32上，枢接杆32再将振动传递到缓冲机构4，缓冲机构4能够进行有效缓冲，并且能够在切割过程中通过柔性缓冲稳定切割刀盘，使得整个机架1的振动减少，进而使得切割刀盘的切割效果稳定，分切效果好，另外，缓冲机构4的设置，使得切割刀盘与瓷砖之间产生一定的预紧力，使得切割刀盘将瓷砖紧压切割，一方面避免切割刀盘崩刃，另一方面使得瓷砖被压紧，降低瓷砖在被切割时的振动，进而使得整个瓷砖分切机的振动幅度减少，使得瓷砖分切机工作更加稳定。

本实施例中，如图2、图4所示，锁定机构包括锁定套45、锁定弹簧46、卡珠47和挡片48，锁定套45套设在导套44的外周上，锁定弹簧46套设在导套44的下管部442上，并且锁定弹簧46的上端抵挡在导套44的上管部441的下端面上，锁定弹簧46的下端抵挡在锁定套45的下部的内环凸台451的上端面上，卡珠47活动设置在下管部442的下部的插孔4421内，并且卡珠47的一端卡合在伸出杆31的卡槽311内，卡珠47的另一端抵挡在内环凸台451的内壁上，挡片48设置在锁定套45的下端的环形卡槽452内，并且挡片48的上端面的外边缘抵挡在内环凸台451的下端面上，挡片48的下端面的内边缘抵挡在导套44的下端的环形挡台443的上端面上，挡片48呈环形，由两个半圆环拼接而成，在安装时，先将锁定弹簧46套装在导套44的下管部442上，再将锁定套45套装在导套44上，按动锁定套45，锁定弹簧46被压缩，导套44上的插孔4421被露出，然后将伸出杆31插入导套44内，随后将卡珠47放入插孔4421内并卡合在伸出杆31的卡槽311内，同时将挡片48安装在环形卡槽452内，最后松开锁定套45，在锁定弹簧46的作用下，锁定套45的内环凸台451的下端被抵压在挡片48上，挡片48的下端被抵压在导套44的环形挡台443的上端面上，卡珠47被封挡在插孔4421内，进而将伸出杆31锁定在导套44上。

本实施例中，如图2、图3所示，卡珠47设有若干个，相应的插孔4421设有若干个，卡槽311设有若干个，若干个卡珠47均匀设置在下管部442的下部，相应的，若干个卡槽311均匀设置在伸出杆31上，若干个卡珠47均匀设置使得伸出杆31与导套44的连接更加可靠，受力均衡。

本实施例中，如图2所示，在安装时，第一弹簧42和第三弹簧43压缩装配，第三弹簧43抵推伸出杆31使得卡珠47卡合在卡槽311的上端，当动力机构3的枢接杆32受力压动t型杆41时，t型杆41的挡块49向下推动导套44，导套44带动卡珠47可在卡槽311内向下滑移。

本实施例中，如图1、图2所示，当动力机构3的枢接杆32受力拉动t型杆41时，伸出杆31通过卡珠47向下拉住导套44，t型杆41向上运动，第一弹簧42被压缩，当动力机构3的枢接杆32受力压动t型杆41时，t型杆41向下运动抵压第三弹簧43，第三弹簧43被压缩。

以上仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
