一种带有预埋膨胀密封条的卧式门框防火门的制作方法

本发明涉及卧式门框防火门技术领域，尤其涉及一种带有预埋膨胀密封条的卧式门框防火门。

背景技术：

防火门是消防设备中的重要组成部分，是社会防火中的重要一环，防火门应安装防火门闭门器或设置让常开防火门在火灾发生时能自动关闭门扇的闭门装置(特殊部位使用除外，如管道井门等)。也就是说除了一些特殊的部位，如管道井门这些不需要安装闭门器外，其他的部位都是需要安装防火门闭门器的。而现有的卧式门框防火门多数结构简单，隔音和防火性能较差，另外传统的防火门在家庭应用中安全性能低，不能全面的保证使用者财产和人身的安全问题，使用上存在一定的局限性。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种带有预埋膨胀密封条的卧式门框防火门。

为了实现上述目的，本发明采用了如下技术方案：

一种带有预埋膨胀密封条的卧式门框防火门，包括框体和铰接于框体一侧的门体，所述框体内部的侧壁上设有卡槽，所述卡槽内粘贴有膨胀密封条，其中框体的一侧内壁上设有与门体相对应的锁槽，且锁槽与卡槽连通，膨胀密封条位于锁槽的两侧，所述门体为空腔结构，门体内填充有消音棉，门体内设有主控板和锁体，锁体与锁槽相配合，消音棉的两侧均设有隔音板，隔音板远离消音棉的一侧均设有防火板，主控板上设有指纹图案处理电路、指纹特征提取电路、指纹对比及配对电路、计数器、数据存储电路和数据处理电路，指纹特征提取电路分别与指纹图案处理电路和指纹对比及配对电路连接，所述门体上靠近卡槽的一侧设有固定板，固定板上设有手柄和指纹图案采集装置，手柄位于指纹图案采集装置的上方，指纹图案采集装置的输出端与指纹对比及配对电路的输入端连接，门体上还设有烟雾传感器、显示屏和报警器，其中烟雾传感器与数据处理电路的输入端连接，数据处理电路的输出端分别与指纹对比及配对电路、计数器、锁体、显示屏、报警器连接。

优选的，所述固定板为空腔结构，固定板内设有电源装置，电源装置分别与指纹图案采集装置、计数器、烟雾传感器、显示屏、报警器和锁体连接，且电源装置为可置换的条形电池或纽扣电池。

优选的，所述防火板为含有钙离子和铝离子的溶液与含有磷酸根和硅酸根的溶液浸泡制成。

优选的，所述隔音板为蜂窝形结构。

优选的，所述数据处理电路分别与指纹对比及配对电路、数据存储电路和计数器双向连接。

优选的，所述手柄为L形结构，所述手柄上设有防滑膜。

优选的，所述膨胀密封条为橡胶材质，且膨胀密封条完全覆盖于卡槽上。

本发明的有益效果是：设计和布局合理，通过膨胀密封条在发生火灾时受热膨胀，有效封紧框体和门体之间的缝隙，避免烟雾进入室内危害人们的健康；利用指纹图案采集装置和计数器的设置，提高该防火门的安全性能；利用隔音板之间的消音棉和防火板的设置，不仅有效的隔离了噪音，同时提高了防火性能，实用性强。

附图说明

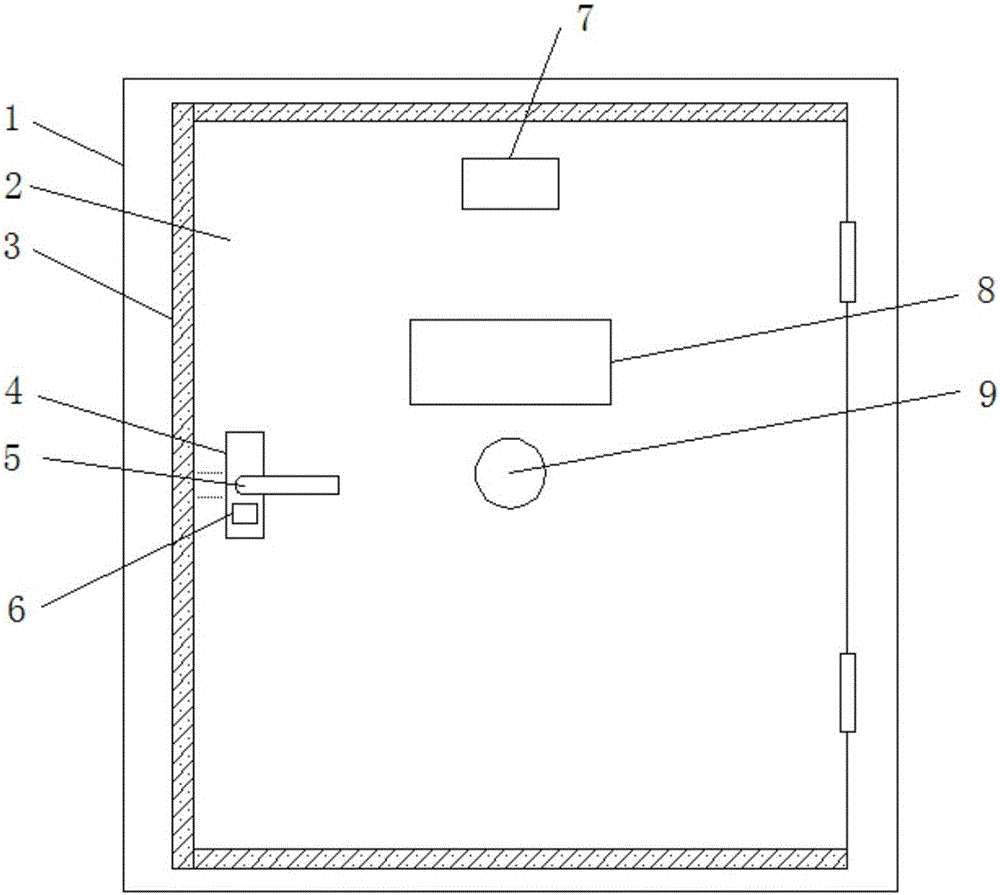

图1为本发明提出的一种带有预埋膨胀密封条的卧式门框防火门的结构示意图；

图2为本发明提出的一种带有预埋膨胀密封条的卧式门框防火门的原理框图；

图3为本发明提出的一种带有预埋膨胀密封条的卧式门框防火门门框的侧视结构示意图；

图4为本发明提出的一种带有预埋膨胀密封条的卧式门框防火门门体的侧视结构示意图；

图5为本发明提出的一种带有预埋膨胀密封条的卧式门框防火门的隔音板的结构图。

图中：1框体、2门体、3膨胀密封条、4固定板、5手柄、6指纹图案采集装、7烟雾传感器、8显示屏、9报警器、10卡槽、11锁槽、12主控板、13锁体、14防火板、15隔音板、16消音棉。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

实施例

参照图1-5，一种带有预埋膨胀密封条的卧式门框防火门，包括框体1和铰接于框体1一侧的门体2，框体1内部的侧壁上设有卡槽10，卡槽10内粘贴有膨胀密封条3，其中框体1的一侧内壁上设有与门体2相对应的锁槽11，且锁槽11与卡槽10连通，膨胀密封条3位于锁槽11的两侧，门体2为空腔结构，门体2内填充有消音棉16，门体2内设有主控板12和锁体13，锁体13与锁槽11相配合，消音棉16的两侧均设有隔音板15，隔音板15远离消音棉16的一侧均设有防火板14，主控板12上设有指纹图案处理电路、指纹特征提取电路、指纹对比及配对电路、计数器、数据存储电路和数据处理电路，指纹特征提取电路分别与指纹图案处理电路和指纹对比及配对电路连接，门体2上靠近卡槽10的一侧设有固定板4，固定板4上设有手柄5和指纹图案采集装置6，手柄5位于指纹图案采集装置6的上方，指纹图案采集装置6的输出端与指纹对比及配对电路的输入端连接，门体2上还设有烟雾传感器7、显示屏8和报警器9，其中烟雾传感器7与数据处理电路的输入端连接，数据处理电路的输出端分别与指纹对比及配对电路、计数器、锁体13、显示屏8、报警器9连接。本发明的有益效果是：设计和布局合理，通过膨胀密封条3在发生火灾时受热膨胀，有效封紧框体1和门体2之间的缝隙，避免烟雾进入室内危害人们的健康；利用指纹图案采集装置6和计数器的设置，提高该防火门的安全性能；利用隔音板15之间的消音棉16和防火板14的设置，不仅有效的隔离了噪音，同时提高了防火性能，实用性强。

固定板4为空腔结构，固定板4内设有电源装置，电源装置分别与指纹图案采集装置6、计数器、烟雾传感器7、显示屏8、报警器9和锁体13连接，且电源装置为可置换的条形电池或纽扣电池，防火板14为含有钙离子和铝离子的溶液与含有磷酸根和硅酸根的溶液浸泡制成，隔音板15为蜂窝形结构，数据处理电路分别与指纹对比及配对电路、数据存储电路和计数器双向连接，手柄5为L形结构，手柄5上设有防滑膜，膨胀密封条3为橡胶材质，且膨胀密封条3完全覆盖于卡槽10上。本发明的有益效果是：设计和布局合理，通过膨胀密封条3在发生火灾时受热膨胀，有效封紧框体1和门体2之间的缝隙，避免烟雾进入室内危害人们的健康；利用指纹图案采集装置6和计数器的设置，提高该防火门的安全性能；利用隔音板15之间的消音棉16和防火板14的设置，不仅有效的隔离了噪音，同时提高了防火性能，实用性强。

工作原理：使用时，烟雾传感器7实时监测周边的环境，一旦检测出超标的烟雾含量，数据处理电路控制报警器9发出警报；通过膨胀密封条3在发生火灾时受热膨胀，有效封紧框体1和门体2之间的缝隙，避免烟雾进入室内危害人们的健康；利用指纹图案采集装置6和计数器的设置，在纹图案采集装置6处输入指纹信息，并传输至指纹图案处理电路，指纹图案处理电路对使用者的指纹进行处理，指纹特征提取电路提取使用者的指纹特征，并通过数据处理电路存储于数据存储电路，赋予使用者打开门体2的权限，提高该防火门的安全性能；利用隔音板15之间的消音棉16和防火板14的设置，不仅有效的隔离了噪音，同时提高了防火性能。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
