多功能转向座椅的制作方法

本发明涉及座椅技术领域，特别是一种多功能转向座椅。

背景技术：

随着经济的发展，社会的进步，空气的质量越来越受到关注，造成空气质量下降的原因很多。人长时间处于这种环境，则极易产生头晕目眩、情绪不安、精神不振等症状，影响身体健康。

技术实现要素：

本发明的目的在于解决上述技术问题，提供一种多功能转向座椅，能够改善空气环境质量且具有为移动设备充电的功能。

为解决上述技术问题，本发明采用了一种多功能转向座椅，包括座椅，其中，所述座椅上设有控制单元和电源，所述座椅的座板上设有重力感应器，所述座椅的椅背上设有负离子发生装置和负离子工作信号灯，所述负离子发生装置包括壳体，所述壳体上设有进气口和出气口，所述负离子发生装置连接有启动开关，所述控制单元的控制信号输出端与所述启动开关连接，所述控制单元的信号输入端与所述重力感应器连接；所述座椅包括扶手，所述扶手上设有充电接口，所述充电接口连接有充电线自动收缩式结构，靠近所述充电线自动收缩式结构的位置设有便于放置移动设备的凹槽，所述充电线自动收缩式结构包括腔体、发条、发条座和充电线，所述发条座设于所述腔体内，所述发条的内端与所述发条座连接，所述充电线经所述发条缠绕后，一端伸出所述腔体与所述充电接口连接，另一端伸出所述腔体内壁所设的开口，该开口与所述凹槽贯通，所述开口的尺寸小于所述充电线充电端的尺寸，所述充电端位于所述凹槽内，所述电源与所述负离子发生装置、所述重力感应器、所述控制单元和所述充电接口电连接。

进一步地，上述技术方案中，所述充电接口为USB接口。

进一步地，上述技术方案中，所述座椅的椅腿设有万向轮。

进一步地，上述技术方案中，所述负离子发生装置设于所述座椅椅背背面的上方。

进一步地，上述技术方案中，所述进气口处设有过滤网，且该进气口位于所述壳体的下端，所述出气口位于所述壳体的上端。

本发明所具有的有益效果：负离子发生装置能够产生负离子，可以在座椅周围形成负离子氧吧环境，呼吸起来更加舒适；当座椅上有人就座时，重力感应器检测的重力信号转换为电信号并传输至控制单元，控制单元输出控制信号至启动开关使负离子发生装置接通电源、开启工作，这样就控制了负离子发生装置的工作状态，负氧离子发生装置能够实现自动开启与关闭的效果；由于在座椅上设有充电接口和充电线自动收缩式结构，方便对移动设备电能的补充，且避免了充电线到处缠绕的麻烦，具有实用性强的特点。

附图说明

图1是本发明的结构示意图；

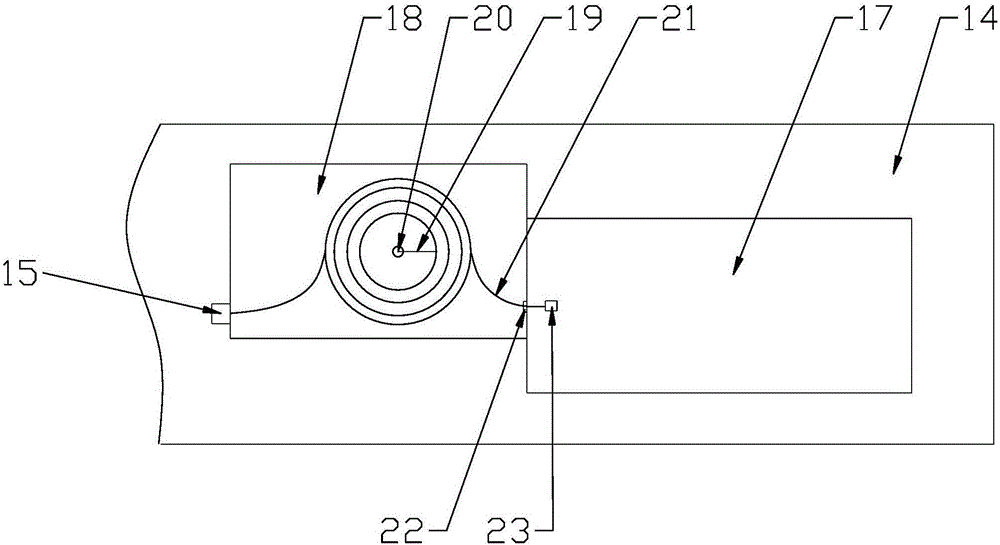

图2是本发明扶手的俯视结构示意图；

图3是本发明的结构框图。

其中：座椅1；椅腿2；万向轮3；控制单元4；电源5；座板6；重力感应器7；负离子发生装置8；负离子工作信号灯9；椅背10；进气口11；出气口12；过滤网13；扶手14；充电接口15；充电线自动收缩式结构16；凹槽17；腔体18；发条19；发条座20；充电线21；开口22；充电端23。

具体实施方式

下面结合附图对本发明作进一步的说明。

如图1至图3所示，本发明提供一种多功能转向座椅，包括座椅1，座椅1的椅腿2设有万向轮3，其中，座椅1上设有控制单元4和电源5，座椅1的座板6上设有重力感应器7，座椅1的椅背10上设有负离子发生装置8和负离子工作信号灯9，负离子发生装置8设于座椅1椅背10背面的上方，负离子发生装置8包括壳体，壳体上设有进气口11和出气口12，进气口11处设有过滤网13，且该进气口11位于壳体的下端，出气口12位于壳体的上端，负离子发生装置8连接有启动开关，控制单元4的控制信号输出端与启动开关连接，控制单元4的信号输入端与重力感应器7连接；座椅1包括扶手14，扶手14上设有充电接口15，充电接口15为USB接口，充电接口15连接有充电线自动收缩式结构16，靠近充电线自动收缩式结构16的位置设有便于放置移动设备的凹槽17，充电线自动收缩式结构16包括腔体18、发条19、发条座20和充电线21，发条座20设于腔体18内，发条19的内端与发条座20连接，充电线21经发条19缠绕后，一端伸出腔体18与充电接口15连接，另一端伸出腔体18内壁所设的开口22，该开口22与凹槽17贯通，开口22的尺寸小于充电线21充电端23的尺寸，充电端23位于凹槽17内，电源5与负离子发生装置8、重力感应器7、控制单元4和充电接口15电连接。

负离子发生装置8能够产生负离子，可以在座椅1周围形成负离子氧吧环境，呼吸起来更加舒适；当座椅1上有人就座时，重力感应器7检测的重力信号转换为电信号并传输至控制单元4，控制单元4输出控制信号至启动开关使负离子发生装置8接通电源5、开启工作，这样就控制了负离子发生装置8的工作状态，负氧离子发生装置能够实现自动开启与关闭的效果；由于在座椅1上设有充电接口15和充电线自动收缩式结构16，方便对移动设备电能的补充，充电线自动收缩式结构16，任意调节充电线21的长度的同时，可实现充电完毕后，充电线21的自动收回，避免了充电线21到处乱放，收纳不方便的问题，同时也避免了临时找不到充电线21的麻烦，具有实用性强的特点。

本发明的说明书和附图被认为是说明性的而非限制性的，在本发明基础上，本领域技术人员根据所公开的技术内容，不需要创造性的劳动就可以对其中一些技术特征做出一些替换和变形，均在本发明的保护范围内。
